Беспилотная авиация: терминология, классификация, современное состояние
Шрифт:
а
б
в

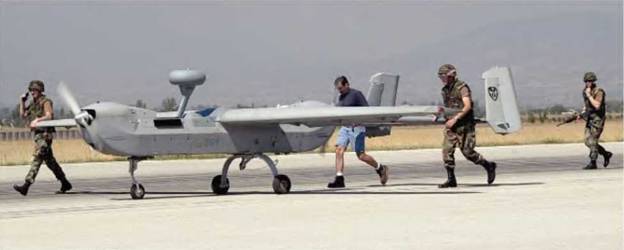

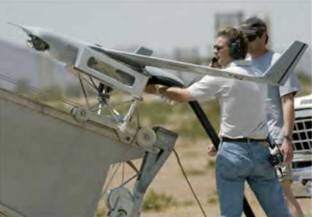

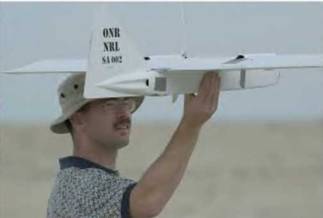

Рис. 1.7. Различные типы старта БПЛА самолетного типа: а – запуск с ВПП; б – запуск с катапульты; в – запуск "с руки"

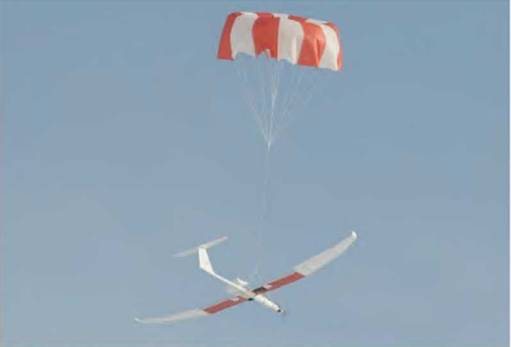

Рис. 1.8.

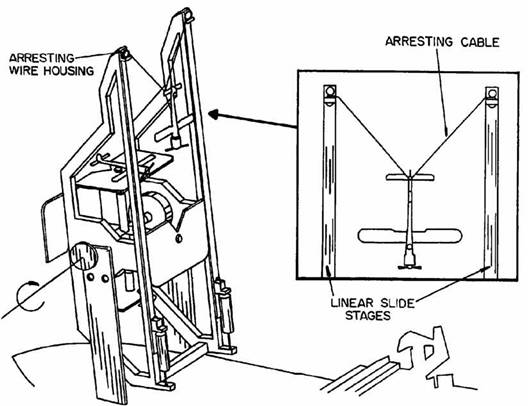

Рис. 1.9. Посадка БПЛА с помощью тормозного троса (иллюстрация к патенту США № 7335067)
Взлеты и посадки традиционных БПЛА самолетного типа – процесс достаточно трудоемкий и затратный, требующий наличия специальных вспомогательных средств (ВПП, устройств запуска и посадки), поэтому разработчики новой техники все чаще обращаются к нетрадиционным схемам самолетных БПЛА, позволяющим создать безаэродромные БАС. Речь идет прежде всего о самолетах вертикального взлета и посадки (СВВП). На сегодняшний день существует много разновидностей аппаратов ВВП [14, 15]. Многие из них являются гибридами самолетов и вертолетов, поэтому рассмотрены в следующих подразделах (см. далее – "Винтокрылы", "Конвертопланы"). Те же СВВП, которым в большей степени присущи свойства самолета, чем вертолета, обычно имеют в качестве движителя реактивный двигатель, импеллер или небольшие по размеру пропеллеры. Их условно можно разделить по положению фюзеляжа при взлете и посадке [16] на аппараты с вертикальным положением фюзеляжа (тэйлситтеры, от англ. – tailsitter) и аппараты с горизонтальным положением фюзеляжа.

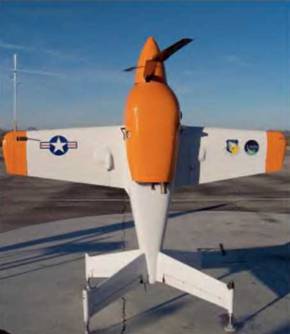

Рис. 1.10. Тэйлситтер SkyTote – разработка компании AeroVironment (США, 2006). Основное назначение – быстрая доставка небольших грузов.
Тэйлситтер ы в стартовом положении обычно опираются хвостовой частью на грунт. Если в качестве движителя используются тянущие винты, то они располагаются в носовой части (как в примере, показанном на рис. 1.10). Посадка, как и взлет, у таких аппаратов обычно производится вертикально. Самое сложное для СВВП – это переход с вертикальной фазы полета на горизонтальную и обратно. У показанного на рис. 1.10 БПЛА SkyTote, например, для управления полетом в этих фазах используется даже специальный нейросетевой контроллер [17].
В последнее время в тэйлситтерах все чаще в качестве движителей используют импеллеры, особенно если движитель является толкающим и находится в хвостовой части аппарата, – это энергетически выгоднее обычного пропеллера [18]. Примером может служить разработка группы исследователей южнокорейского института KAIST (Korea Advanced Institute of Science and Technology) (рис. 1.11). У представленного беспилотного тэйлситтера предусмотрена возможность взлета и посадки как вертикально, так и горизонтально (т.е. по-самолетному – на ВПП) [19].

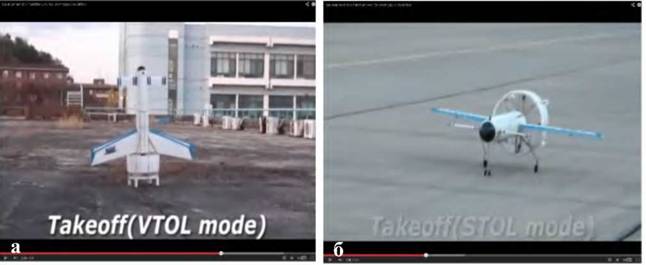

Рис. 1.11. Тэйлситтер разработки KAIST (Южная Корея, 2012): а – взлет из вертикального положения; б – взлет с ВПП

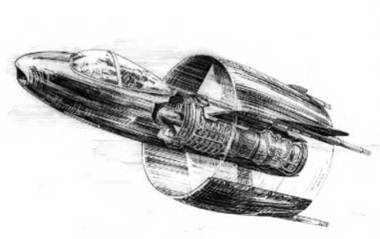

Особой разновидностью тэйлситтеров можно считать т.н. колъцепланы (или колеоптеры) – летательные аппараты с крылом, имеющим при виде спереди правильную кольцевую форму. Внутренняя полость кольцевого крыла обдувается воздушной струёй, отбрасываемой двумя соосными винтами противоположного вращения, расположенными на входе в крыло. Хвостовое оперение в конце короткого фюзеляжа и управляющие элероны, установленные на двух профилированных пилонах, крепящих кольцевое крыло к фюзеляжу, находятся в зоне интенсивного обдува струёй от винтов, что повышает их эффективность. В 1959 во Франции фирмой SNECMA был построен экспериментальный пилотируемый кольцеплан с турбореактивным двигателем и проведены его испытания в вертикально подвешенном состоянии (рис. 1.12). При попытке перейти к горизонтальному полету произошло крушение и после этого проект был закрыт [20].
а
б
Рис. 1.12.
Однако в наши дни кольцепланы получили новое развитие, но уже в виде беспилотных аппаратов. На рис. 1.13 показаны примеры многофункциональных БПЛА, выполненных по схеме кольцеплана. Кольцевое замкнутое крыло имеет свои преимущества (нет срыва потока по краям, допускаются очень большие углы атаки, большая маневренность, большая прочность и меньшая масса крыла, хорошее соотношение массы полезной нагрузки к общей массе аппарата).
а
б

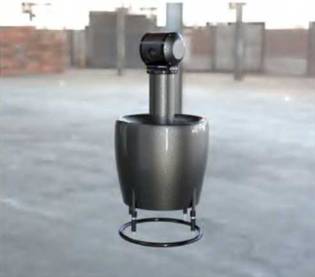

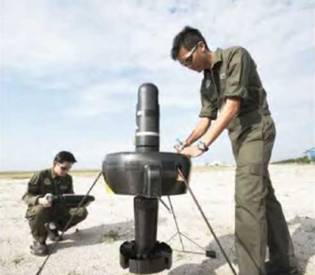

Рис. 1.13. Беспилотные кольцепланы: а – FanTail фирмы ST Aerospace (Сингапур, 2006); б – Air 250 – разработка ООО "Группа Эйр" (Россия, 2010)
Приведенные в качестве примеров на рис. 1.13 БПЛА предназначены, в первую очередь для видеонаблюдения, причем они могут работать в сложных условиях – внутри строений, лесных массивов, горных ущелий и пещер: защищенность вентилятора корпусом-крылом делает эксплуатацию безопасной и устойчивой к контакту с препятствиями. Вертикальный взлет/посадка делают возможным применение БПЛА с ограниченных площадок и транспортных средств. Оба аппарата работают от двигателей внутреннего сгорания (в российском предусмотрен также вариант с электромотором и аккумулятором) и могут развивать горизонтальную скорость порядка 150 км/ч.
В последние годы появляются сообщения о возобновившихся и небезнадежных попытках создать самолет обычного (не вертикального) способа взлета/посадки с замкнутым крылом. Группа энтузиастов в Белоруссии в 2007 г. испытала самолет с таким крылом. Выяснено, что в поперечном сечении он должен иметь не кольцевую форму, а форму эллипса. Прототип оказался в воздухе очень стабильным, маневренным и экономичным, а длина его пробега по ВПП при взлете/посадке заметно короче, чем, например у биплана такого же размера. Можно ожидать, что вскоре появятся и беспилотные самолеты, реализующие описанную концепцию [21].
СВВП с горизонтальным положением фюзеляжа на взлете/ посадке исторически раньше были реализованы в военной пилотируемой авиации. Наиболее известные СВВП этого класса – это серийно производимые штурмовики: советский Як-38 разработки ОКБ им. Яковлева и американский AV-8B Harrier разработки фирмы McDonnell Douglas (рис. 1.14). Силовая установка Як-38 состоит из одного реактивного подъемно-маршевого двигателя и двух подъемных двигателей, а у AV-8B она состоит из одного мощного подъемно-маршевого двигателя. Управление вектором тяги при смене режима полета осуществляется с помощью поворотных реактивных сопел [22]. Главное достоинство таких СВВП очевидно – возможность базирования на ограниченных по площади полосах, в частности, на палубах авианосцев. Кроме того, СВВП обладают дополнительными преимуществами, а именно возможностью зависания, разворота в этом положении и полёта в боковом направлении. По отношению к другим вертикально взлетающим летательным аппаратам, например, вертолётам, СВВП обладают несравненно большими скоростями и в целом преимуществами, свойственными летательным аппаратам с неподвижным крылом. Недостатками таких самолетов являются сложность управления и энергетическая неэффективность.
а
б

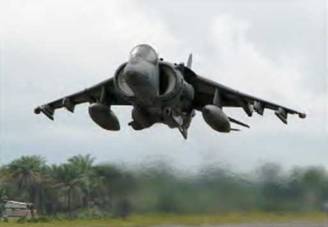

Рис. 1.14. Серийные пилотируемые самолеты с вертикальным взлетом и посадкой: а – советские штурмовики Як-38 на борту тяжёлого авианесущего крейсера "Новороссийск" (Тихоокеанский флот, 1984); б – штурмовик AV-8B Harrier Корпуса морской пехоты США на взлете в аэропорту г. Фритаун (Сьерра-Леоне, 2003)
Беспилотные СВВП с горизонтальным положением фюзеляжа на взлете/посадке стали появляться только в последние 10 лет. Один из примеров – разработка американской компанией American Dynamics военного беспилотного СВВП BattleHog 100х (рис. 1.15).
