На базе идеи электрического ракетного двигателя Валентин Глушко предложил проект космического корабля «Гелиоракетоплан». Этот корабль должен был представлять собой полую сферу с кольцевым поясом ЭРД, снабжение которых электроэнергией осуществлялось посредством плоской батареи из «солнечных» термоэлементов.
Помимо столь экзотических проектов, отдел Глушко занимался разработкой жидкостных реактивных двигателей и создал целую серию их — от «ОРМ-1» по «ОРМ-52» (сокращение от «Опытный Ракетный Мотор»).
Мы не будем перебирать здесь все эти двигатели, отметим только некоторые из них, имевшие особое значение для истории космонавтики.
«ОРМ-1» стал первым советским экспериментальным
«ОРМ-1» показал себя довольно капризным двигателем, работал нестабильно, часто взрывался. В конце концов работы по двигателям с монотопливом были в ГДЛ прекращены.
В 1931–1932 годах на двигателе «ОРМ-16» группа Глушко провела более 100 огневых стендовых испытаний. В качестве окислителя использовались жидкий кислород, азотная кислота и растворы четырехокиси азота, а в качестве горючего — керосин.
Двигатель «ОРМ-48» на двухкомпонентном топливе (окислитель — азотная кислота, горючее — керосин) был разработан и испытан в 1933 году. «ОРМ-48» отличался от предыдущих моделей двигателей конструкцией сопла, которое состояло из внутренней стальной стенки с несколькими поясами спиральных ребер и внешней медной рубашки; стенка и рубашка соединялись в одно целое при помощи пайки по вершинам ребер. В полученные таким путем каналы подавалась вода с целью охлаждения конструкции. «ОРМ-48» явился прототипом современных камер сгорания со связанными оболочками.
«ОРМ-52» был наиболее мощным ЖРД, разработанным в ГДЛ и прошедшим официальные испытания в 1933 году. Он развивал тягу 250–300 килограммов и скорость истечения — 2060 м/с Топливо — азотная кислота и керосин. Масса — 14,5 килограмма.
Разумеется, двигатели создавались группой Глушко не только для экспериментальной отработки элементов конструкции и подбора оптимальных топливных смесей — всегда подразумевались какие-то проекты ракет, на которые эти двигатели будут установлены.
Одним из первых проектов, предложенных группой Глушко, стала ракета «РЛА-100» («Реактивный летательный аппарат с высотой подъема 100 километров»). Согласно проекту, стартовый вес этой ракеты должен был составлять 400 килограммов, вес азотнокислотного топлива — 250 килограммов, вес двигателя — 20 килограммов, вес полезного груза — 20 килограммов, тяга двигателя — 3000 килограммов, время работы — 20 секунд.

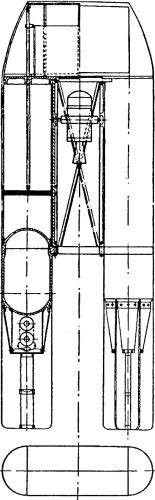

Ракета состояла из двух корпусов с общей головкой. Для стабилизации полета «РЛА-100» предусматривалась установка двигателя выше центра тяжести ракеты на карданном подвесе при стабилизации двигателя непосредственно гироскопом. В головной части ракеты предусматривалось размещение метеорологических приборов с парашютом и автоматом для выбрасывания их в атмосферу, а в нижней части корпуса — аккумуляторов давления со сжатым воздухом для подачи компонентов топлива в двигатель; верхние баки предназначались для окислителя, средние — для горючего. Материал баков и аккумуляторов давления — высокопрочная сталь. Нижние части корпусов несли дюралюминиевое оперение. Для определения траектории полета было предусмотрено использование разработанного для этой цели киносъемочного аппарата с секундомером, установленного в одном из хвостовых обтекателей.
В 1932 году за изготовление трех ракет «РЛА-100» взялся Мотовилихинский машиностроительный завод в городе Перми. Об огневых испытаниях одной из этих ракет рассказывает бывший сотрудник лаборатории Владислав Соколов в своей книге «Огнепоклонники»:
«С этим аппаратом связано забавное приключение. На полевые пусковые испытания прибыло из Москвы одно весьма высокопоставленное лицо. И надо же было такому случиться, что при пуске аппарата произошло искривление его стабилизатора, превратившее ракету в бумеранг. Ракета, описав дугу, помчалась в сторону пусковой позиции. Все бросились к укрытию. Первым добежало до него высокопоставленное лицо, чем убедило нас в пользе физической подготовки…»
Для ускорения летных испытаний двигателей с тягой до 300 килограммов и проверки способов старта и управления ракет в 1933 году в ГДЛ были разработаны конструкции экспериментальных ракет «РЛА-1», «РЛА-2», «РЛА-3», способные осуществить вертикальный взлет на высоту порядка 2–4 километров.
В этих ракетах предусматривалось жесткое крепление двигателей в хвостовой части ракеты; подача топлива — с помощью сжатого газа из аккумулятора давления; бак горючего размещался концентрично внутри бака окислителя.
«РЛА-1» по конструкции была наиболее простой: ее головка и хвостовое оперение — деревянные, длина — 1,88 метра, диаметр корпуса — 195 миллиметров, подача топлива в двигатель — сжатым воздухом без редуктора давления.
«РЛА-2» отличалась от первой модели использованием дюралюминиевой головки, несущей контейнер метеоприборов с парашютом, раскрытие которого предусматривалось вышибным автоматом; введением в средней части корпуса ракеты арматурного отсека с редуктором давления воздуха; применением дюралюминиевого хвостового оперения.
В 1933 году на стенде была отработана укладка парашюта в головку «РЛА-2», а также испытаны автомат для выбрасывания парашюта и арматурный отсек с редуктором давления. В связи с этим «РЛА-1» был перебран по схеме «РЛА-2» путем введения арматурного отсека и в таком виде прошел стендовые испытания в конце 1933 года
«РЛА-3» отличалась от «РЛА-2» наличием приборного отсека с двумя гироскопами с воздушным дутьем, управлявшими с помощью пневматических сервоприводов и механических тяг двумя парами воздушных рулей, размещенных в хвостовом оперении. Однако изготовление опытного образца «РЛА-3» так и не было завершено.
На все три ракеты конструкторы планировали установить двигатель «ОРМ-52».
Ракетоплан «РП-1» («Имени XIV годовщины Октября»)
Параллельно с Газодинамической лабораторией над проблемой создания ракет и двигателей для них трудились в общественных группах изучения реактивного движения, известных под названиями МосГИРД и ЛенГИРД. Они были организованы осенью 1931 года по инициативе неутомимого Фридриха Цандера. В то время он, осуществляя свою «космическую» программу, всерьез работал над проектом ракетоплана «РП-1». В качестве основы Цандер собирался использовать бесхвостый планер «БИЧ-11», на который планировалось установить новый двигатель «ОР-2».
