Кабина экипажа находилась в носовой части. Впереди снизу располагался прямоугольный дестабилизатор, в каждой консоли которого содержалось пять ВРД. В хвостовой части фюзеляжа размещалось 12 ЖРД главной двигательной установки.
В крыле и дестабилизаторе — баки с горючим для ВРД.
Разгонная ступень была выполнена по схеме «утка». Фюзеляж ступени в основном занимают топливные баки. Разделение ступеней происходит на высоте 64 километров при скорости 3,3 км/с.
Вначале
Сразу отказаться от этих двигателей руководство НАСА не решилось ввиду недостаточного объема информации по этой проблеме.
В 1971–1972 годах в НАСА приступили к более тщательному изучению проектов транспортного космического корабля многоразового использования.
После одобрения президентом планов создания транспортного корабля и определения примерных ассигнований (5,5–6,5 миллиарда долларов) на шестилетний период разработки, в январе 1972 года были опубликованы снимки и описания конструктивных схем, рекомендуемых в качестве вариантов, на базе которых должно продолжаться проектирование транспортного корабля.
Общим для всех схем было применение орбитальной ступени многократного использования с одним внешним топливным баком, сбрасываемым перед возвращением в атмосферу.
Предлагались два основных варианта, различающихся по составу разгонной ступени: с ракетными двигателями на твердом топливе однократного применения и с жидкостными ракетными двигателями с вытеснительной системой подачи компонентов топлива. Предусматривалось спасение разгонных ступеней с ЖРД после приводнения их в океане и повторное использование после восстановления.
В проектах как с РДТТ, так и с ЖРД на разгонной ступени были применены схемы с параллельным (со старта) и последовательным включением главных двигательных установок.
В марте 1972 года НАСА вновь изменило свою точку зрения на принципиальную схему транспортного космического корабля и рекомендовало принять к разработке новую схему.
По этой схеме орбитальная ступень с треугольным крылом и кислородно-водородными ЖРД монтируется на внешнем топливном баке диаметром 9 метров и длиной 44 метра.
К баку крепятся два разгонных РДТТ, предусматривалось их спасение после приводнения на парашютах, восстановление и использование до 20 раз.
РДТТ отделяется на высоте около 40 километров. Запуск ЖРД главной двигательной установки орбитальной ступени производится со старта вместе с разгонными РДТТ. Предполагалось увеличение ресурса орбитальной ступени со 100 до 500 полетов.
Выдав нескольким фирмам задание на проектирование транспортного корабля, НАСА остановило свое внимание на проекте компании «Норт Америкен» и заключило с ней контракт на шесть лет, субсидировав 2,6 миллиарда долларов.
Тут надо отметить, что фирмы, участвующие в конкурсе по разработке лучшего проекта транспортного космического корабля, представили предложения, не имеющие

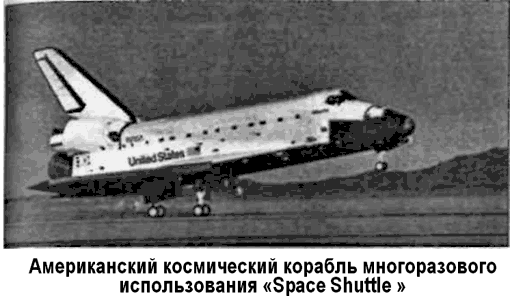

Согласно проекту, космический корабль состоял из орбитальной ступени, внешнего сбрасываемого топливного бака и двух разгонных РДТТ. Орбитальная ступень имела самолетную схему с треугольным крылом. Длина ступени — 33,5 метра, высота 16,7 метра, размах — 24 метра.
Центральная часть корпуса занята отсеком полезного груза размером 18,3 на 4,5 метра. В отсеке можно разместить груз массой до 29,5 тонны или 12 пассажиров.
В хвостовой части корпуса находятся двигатели различного назначения, а в носовой — кабина экипажа, рассчитанная на четыре человека. Кабина состоит из двух секций: верхней — для командира экипажа и второго пилота и нижней — для двух операторов, обслуживающих приборы управления механизмами грузового отсека и системы проверок полезного груза. Приборы и органы управления для командира и его помощника полностью дублированы.
Стыковочное устройство орбитальной ступени размещено в верхней носовой части фюзеляжа для обеспечения визуального наблюдения за стыковкой с космическими аппаратами и работой космонавтов за бортом. Кабина экипажа связана со стыковочным устройством шлюзовой камеры, которая идентична камере, в свое время разработанной для стыковки космических кораблей «Союз» и «Аполлон».
Топливный бак длиной около 57 метров, диаметром 7,9 метра и массой около 31,7 тонны содержит жидкие кислород и водород для питания основной двигательной установки орбитальной ступени. Бак изготавливается из алюминиевого сплава и имеет теплозащитное покрытие на основе полиуретана.
Разгонные двигатели на твердом топливе крепятся к топливному баку. Длина РДТТ — около 46 метров, диаметр — 3,96 метра, стартовая масса — 100 тонн, тяга — 1600 тонн.
РДТТ включаются на старте одновременно с двигателями главной двигательной установки орбитальной ступени. Предполагалось, что обнуление тяги РДТТ и их сбрасывание будут осуществляться на высоте около 40 километров. Корпуса РДТТ в процессе падения наберут скорость до 15001600 км/ч, после чего сработает система спасения, состоящая из 3-10 парашютов.
Главная двигательная установка орбитальной ступени включает три двигателя, работающие на жидких водороде и кислороде. В хвостовой части фюзеляжа, рядом с ЖРД главной двигательной установки, размещаются два ракетных двигателя системы орбитального маневрирования тягой.
Кроме того, с обеих сторон хвостовой части фюзеляжа над крылом пристыковывается по одному РДТТ системы аварийного спасения. Они сбрасываются на заданной высоте.
По условиям контракта фирма должна была к 1978 году разработать, испытать и поставить НАСА два летных образца орбитальной ступени, запасные части и некоторое вспомогательное оборудование.
