Экипаж, чел. (в том числе офицеров) 210 (35)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Уран» количество ПУ х направляющих (тип ПУ) 4x4 (ТПК) боекомплект. 16 ПКР

Зенитный ракетный комплекс:

тип комплекса. «Кинжал» количество ПУ х направляющих для ЗУР (тип ПУ)4x8 (ВПУ) боекомплект. 32 ЗУР 9М330

Зенитный ракетно-артиллерийский комплекс:

количество боевых модулей х тип комплекса 2 х «Кортик» (ЗР87Э) количество ПУ х направляющих для ЗУР 2x8 боекомплект.64 ЗУР 9М311 количество АУ х стволов (тип АУ).2x2 - 30-мм (АК-630М)

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1 x 1 - 100/60 (АК-100) СУ.«Лев»

Противолодочное:

тип ПАРК«Водопад» КСУС «Онега» количество РТПУ х труб 6х 1 - 533-мм боекомплект 24 ПЛУР «Водопад-НК», 83РН и 84РН или торпеды 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ) 1 х 12-213-мм (РБУ-6 000)

боекомплект96 РГБ-60 или «Запад»

Авиационное:

количество х тип вертолетов. 1 х Ка-27 ПЛ

оборудование ВПП светотехническое

тип ангарапалубный

Радиоэлектронное:

БИУС «Трон» и «Дипломат»

РЛС управления огнем «Лев» (МР-214)

РЛС обнаружения ВЦ «Фрегат МА» (МР-750)

комплекс РЭБ«Вымпел-Р2»

пассивные системы РЭП (количество ПУ х направляющих) ПК-2 (2x2- 140-мм), ПК-10 (4 х Ю - 122-мм), «Смелый» ГАС с подкильной и буксируемой антеннами «Звезда-1»

Работы над проектом универсального сторожевого корабля (СКР) водоизмещением от 3 000 до 4 000 т начались в 1981 г. В соответствии с ТТЗ он должен был явиться развитием пр. 1135 и по своим боевым возможностям превосходить все фрегаты иностранной постройки того периода. В частности, речь шла о таких кораблях, как американский Oliver Н. Perry, немецкий Bremen, итальянский Maestrale и голландский Kortenaer. СКР предназначен для ПЛ и ПВО корабельных соединений, а также конвоев в открытом океане или закрытых морях (Черном и Балтийском). Кроме того, он может вести борьбу с надводными кораблями противника. Технический проект разработан Зеленодольским ПКБ. Изначально предполагалось, что данные СКР будут строиться на семи судостроительных заводах и вся серия составит от 79 до 100 единиц. Однако в силу политических и финансовых проблем эту программу свернули и заложили лишь три корабля, из которых в строй ввели только один. Второй, СКР Ярослав Мудрый, находится в постройке (по состоянию на начало 2000 г. его готовность составляла 45%). Третий СКР Туман (зав. № 403) заложили в 1993 г. на стапеле ССЗ «Янтарь», но вскоре заказ аннулировали и корабль разобрали на металл. Корпус СКР стальной, с удлиненным полубаком и характерным сломом верхней палубы в носовой оконечности, улучшающим условия боевого использования 100-мм АУ. На всем протяжении он имеет двойное дно и разделен водонепроницаемыми переборками на 12 отсеков, при этом создана возможность сквозного закрытого прохода от носа до кормы. Трехъярусная сплошная надстройка также полностью выполнена из стали. Система стабилизации включает бортовые рули и выдвижные рули успокоения качки. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Корабль оборудован для действий в условиях применения средств массового поражения. Корпус и надстройки разделены на четыре цитадели, снабженные автономными системами очистки и кондиционирования воздуха. В состав главных механизмов входят всере-жимные ГТД: два маршевых типа М70 с двух-скоростными редукторами и два форсажных М90 с односкоростными редукторами. Из соображений боевой живучести они разделены на две независимые энергетические группы левого и правого бортов, каждая из которых размещена в двух автономных МО. Специальная редукторная приставка обеспечивает работу любого маршевого агрегата на два вало-провода. ЭЭУ напряжением 380 В переменного тока состоит из двух автоматизированных ДГ по 600 кВт, одного ГТГ (1250 кВт) и одного ГТК (600 кВт). Проект предусматривает возможное перевооружение на одноствольную 130-мм АУ и ПКРК «Оникс». Недостатками СКР данного типа специалисты считают наличие лишь одного вертолета и сравнительно небольшую дальность плавания.

Проект 11351 («Нерей») - 6 единиц

ПОГРАНИЧНЫЙ СТОРОЖЕВОЙ КОРАБЛЬ БОРОВСКИЙ

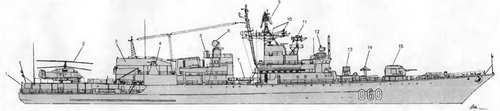

СКР ПР. 11351 "ДЗЕРЖИНСКИЙ"

1. Выгородка антенны ГАС Бронза"

2. Вертолет Ка 27'

3 Ангар для вертолета

4 30-мм АУ АК-630

5. Визирная колонка АУ АК-630

6. АП РЛС "Вымпел" (МР-123)

7. 333-мм

ТА

8. АП РЛС "Ангара-А"

9. АП РЛС "Фрегат MA" (МР-750)

10. АП Навигационных РЛС "Вайтач"

11. АП РЛС "Лев" (МР-214)

12 АП СУ ЗРК 'Оса' -МА 2"

13 РБУ-6000

14. ПУ ЗРК "Оса-МА 2"

14. 100-мм АУ АК 100

16. Обтекатель антенны ГАС "Платина-С"

СКР ПР. 11351 "АНАДЫРЬ"

ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т: стандартное.3 180, 3 070 '* полное.3 670, 3 545 '*

Главные размерения, м: длина наибольшая (по КВЛ) 123 (113) ширина наибольшая (по КВЛ) 14,2 (13,2) осадка при полном водоизмещении 5,0, 4,72 '*

Главная энергетическая установка: типгазотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД - - суммарная мощность, л. с 2 х М8К -36 000

количество х тип маршевых ГТД - - суммарная мощность, л. с. 2 х М62- 12 000

количество гребных винтов.2 ВФШ

Скорость хода наибольшая, уз 32

Дальность плавания, мили: ходом 14 уз.3 900 ходом 10 уз 1146

Экипаж, чел. (в том числе офицеров). 192 (31)

Вооружение:

Зенитный ракетный комплекс: тип комплекса «Оса-МА2» СУ 4Р-33 количество ПУ х направляющих (тип ПУ) 1 х.2 (ЗИФ-122) боекомплект.20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 100/60 (АК-100) СУ «Лев» боекомплект 200 выстрелов

количество АУ х стволов (тип АУ) 2 х 1 - 30-мм (АК-630) СУ.2 х «Вымпел» боекомплект 12000 выстрелов

Противолодочное:

количество ТАх труб (тип ТА). 2 х 4 -533-мм (палубный поворотный) боекомплект 8 торпед 53-65К и СЭТ-65

количество РБУ х стволов |тип РБУ) 2 х 12-213-мм (РБУ-6 000) боекомплект. 96 РГБ-60 или «Запад»

Минное:

количество мин заграждения.до 20

Авиационное:

количество х тип вертолетов. 1 х Ка-27ПЛ или Ка-29

оборудование ВПП светотехническое

тип ангара.палубный

Радиоэлектронное:

БИУС. «Сапфир У»

РЛС управления огнем 100-мм АУ «Лев» (МР-214)

РЛС управления огнем 30-мм АУ «Вымпел» (MP-123)

РЛС обнаружения ВЦ«Фрегат МА» (МР-750), Ангара Ал "

РЛС навигационная «Вайгач», «Дон-2»

комплекс РЭБ. «Старт-2»

пассивные средства РЭП

(количество ПУ х направляющих).ПК-10 (4 х 10 - 122-мм),

ПК-16 (2 х 16-82-мм), «Смелый»

ГАС с подкильнои антенной. «Платина-С»

ГАС с буксируемой антенной. «Бронза»

" Для СКР Менжинский и Дзержинский

Является развитием пр. 1135 и 1135М. Проект разработан в начале 70-х годов Северным ПКБ. Корабли строились по заказу КГБ СССР для морских частей пограничных войск и предназначались для несения дозорной службы, охраны экономической зоны на Тихом океане, борьбы с контрабандой. Кроме того, могут решать задачи ПЛО. Однако корабли чрезмерно насыщены оружием, не требующимся для несения пограничной службы. Вместе с тем они являются одной из самых удачных модификаций пр. 1135. Однако руководство советского, а затем и российского ВМФ не стало заказывать эти корабли, в первую очередь из-за невозможности усилить вооружение и провести модернизацию радиоэлектронного вооружения. Вся серия должна была насчитывать 12 единиц. Шесть кораблей успели ввести в строй до развала СССР, и в настоящее время они входят в состав ВМФ России. Еще три недостроенных корабля отошли к Украине. Из них достроили лишь один Киров (зав. № 208), который 02.04.93 под названием Гетьман Сагайдачний (U 130) ввели в состав ВМС Украины. Недостатками данного типа кораблей специалисты считают наличие лишь одного вертолета, отсутствие ПКР и невысокие показатели остойчивости. На базе пр. 11351 был разработан пр. 11356 фрегата для ВМС Индии.
