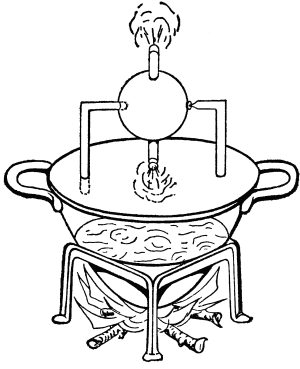

Мы знаем также, что самая древняя паровая машина, изобретенная Героном Александрийским еще во II веке до нашей эры, была устроена по тому же принципу (рис. 1): пар из котла поступал по трубке в шар, укрепленный на горизонтальной оси; вытекая затем из коленчато-изогнутых трубок, пар толкал эти трубки в обратном направлении, и шар начинал вращаться. К сожалению, геронова паровая турбина в древности оставалась только любопытной игрушкой, так как дешевизна труда рабов никого не побуждала к практическому использованию машин. Но самый принпип не заброшен техникой: в наше время он применяется при устройстве реактивных турбин.
Рис. 1.
Ньютону – автору закона действия и противодействия – приписывают один из самых ранних проектов парового автомобиля, основанный на том же начале: пар из котла, поставленного на колеса, вырывается в одну сторону, а самый котел в силу отдачи катится в противоположную (рис. 2).
Ракетные автомобили, об опытах с которыми в 1928 г. много писали в газетах и журналах, представляют собой современное видоизменение ньютоновой повозки.
Для любителей мастерить приведен здесь рисунок бумажного пароходика, также очень похожего на ньютонову повозку: в паровом котле из опорожненного яйца, нагреваемом намоченной в спирте ваткой в наперстке, образуется пар; вырываясь струёй в одну сторону, он заставляет весь пароходик двигаться в противоположную сторону. Для сооружения этой поучительной игрушки нужны, однако, очень искусные руки.

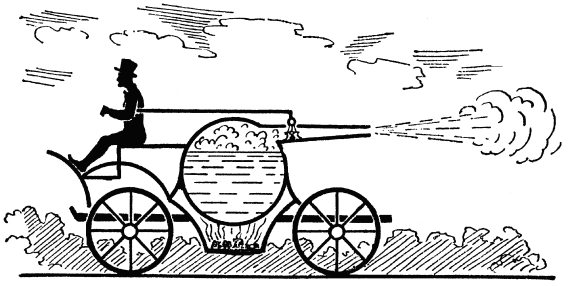

Рис. 2. Паровой автомобиль, приписываемый Ньютону

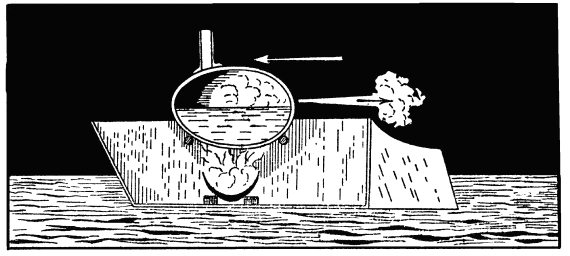

Рис. 3. Игрушечный пароходик из бумаги и яичной скорлупы. Топливом служит налитый в наперсток спирт. Пар, выбивающийся из отверстия «парового котла» (выдутое яйцо), заставляет пароходик плыть в противоположном направлении
Как движется каракатица?
Вам странно будет услышать, что есть немало живых существ, для которых мнимое «поднятие самого себя за волосы» является обычным способом их перемещения в воде.

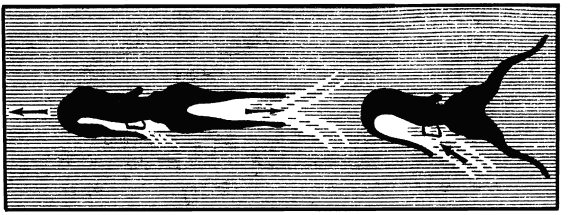

Рис. 4. Плавательное движение каракатицы
Каракатица и вообще большинство головоногих моллюсков движутся в воде таким образом: забирают воду в жаберную полость через боковую щель и особую воронку впереди тела, а затем энергично выбрасывают струю воды через упомянутую воронку; при этом они – по закону противодействия – получают обратный толчок, достаточный для того, чтобы довольно быстро плавать задней стороной тела вперед. Каракатица может, впрочем, направить трубку воронки вбок или назад и, стремительно выдавливая из нее воду, двигаться в любом направлении. На том же основано и движение медузы: сокращением мускулов она выталкивает из-под своего колоколообразного тела воду, получая толчок в обратном направлении. Сходным приемом пользуются при движении сальпы, личинки стрекоз и другие водные животные. А мы еще сомневались, можно ли так двигаться!
Задача о лебеде, раке и щуке
История о том, как «лебедь, рак да щука
Перед нами механическая задача на сложение нескольких сил, действующих под углом одна к другой. Направление сил определено в басне так:
…Лебедь рвется в облака,
Рак пятится назад, а щука тянет в воду.

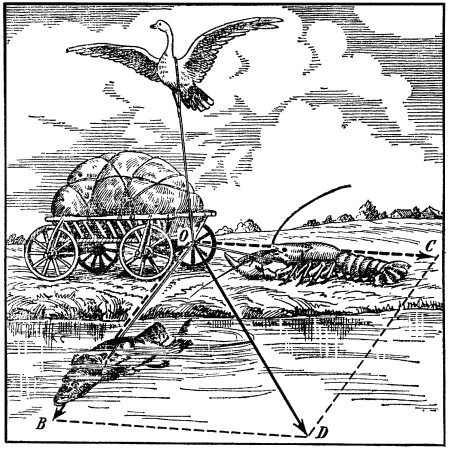

Рис. 5. Задача о крыловских лебеде, раке и щуке, решенная по правилам механики. Равнодействующая ( OD) должна увлекать воз в реку
Это значит (рис. 5), что одна сила, тяга лебедя, направлена вверх; другая, тяга щуки (ОБ), – вбок; третья, тяга рака (ОС), – назад. Не забудем, что существует еще четвертая сила – вес воза, которая направлена отвесно вниз. Басня утверждает, что «воз и ныне там», другими словами, что равнодействующая всех приложенных к возу сил равна нулю.
Так ли это? Посмотрим. Лебедь, рвущийся к облакам, не мешает работе рака и щуки, даже помогает им: тяга лебедя, направленная против силы тяжести, уменьшает трение колес о землю и об оси, облегчая тем вес воза, а может быть, даже вполне уравновешивая его, – ведь груз невелик («поклажа бы для них казалась и легка»). Допустив для простоты последний случай, мы видим, что остаются только две силы: тяга рака и тяга щуки. О направлении этих сил говорится, что «рак пятится назад, а щука тянет в воду». Само собой разумеется, что вода находилась не впереди воза, а где-нибудь сбоку (не потопить же воз собрались крыловские труженики!). Значит, силы рака и щуки направлены под углом одна к другой. Если приложенные силы не лежат на одной прямой, то равнодействующая их никак не может равняться нулю.
Поступая по правилам механики, строим на обеих силах ОБ и ОС параллелограмм, диагональ его OD дает направление и величину равнодействующей. Ясно, что эта равнодействующая сила должна сдвинуть воз с места, тем более, что вес его полностью или частично уравновешивается тягой лебедя. Другой вопрос – в какую сторону сдвинется воз: вперед, назад или вбок? Это зависит уже от соотношения сил и от величины угла между ними.
Читатели, имеющие некоторую практику в сложении и разложении сил, легко разберутся и в том случае, когда сила лебедя не уравновешивает веса воза; они убедятся, что воз и тогда не может оставаться неподвижным. При одном только условии воз может не сдвинуться под действием этих трех сил: если трение у его осей и
о полотно дороги больше, чем приложенные усилия. Но это не согласуется с утверждением, что «поклажа бы для них казалась и легка».
Во всяком случае, Крылов не мог с уверенностью утверждать, что «возу все нет ходу», что «воз и ныне там». Это, впрочем, не меняет смысла басни.
Вопреки Крылову
Мы только что видели, что житейское правило Крылова: «когда в товарищах согласья нет, на лад их дело не пойдет» – не всегда применимо в механике. Силы могут быть направлены не в одну сторону и, несмотря на это, давать известный результат.
