Автоматическая подстройка частоты
Автомати'ческая подстро'йка частоты', радиотехническое устройство для автоматического удержания заданной частоты электрических колебаний генератора. А. п. ч. применяют в передатчике для поддержания определенной частоты задающего генератора, в супергетеродинном радиоприёмнике для точной настройки на принимаемую станцию, в синтезаторе частот для умножения или деления частоты и др. В распространённой схеме А. п. ч. отклонение частоты от заданной (расстройка частоты) преобразуется дискриминаторомв постоянное напряжение соответствующего знака (полярности), пропорциональное амплитуде расстройки (при отсутствии расстройки напряжение на выходе дискриминатора равно нулю). Это выходное напряжение затем
Автоматическая регулировка усиления
Автомати'ческая регулиро'вка усиле'ния (АРУ), система, автоматически изменяющая усиление приёмника электрических колебаний при изменении напряжения сигнала на его входе. В радиовещательных приёмниках АРУ иногда называют устарелым термином автоматическая регулировка громкости (АРГ), в приёмниках проводной связи — автоматической регулировкой уровня. В радиолокационных и других импульсных приёмниках применяют АРУ, учитывающие особенности работы в импульсном режиме.
В большинстве случаев напряжение сигналов, поступающих на вход приёмника, значительно меняется: из-за различия мощностей передатчиков и расстояний их от места приёма, замираний сигналов при распространении, резкого изменения расстояний и условий приёма между передатчиком и приёмником, установленными на движущихся объектах (самолётах, автомобилях и т.д.), и других причин. Эти изменения приводят к недопустимым колебаниям или искажениям сигналов в приёмнике. Действие АРУ направлено на значительное уменьшение изменений напряжения выходных сигналов приёмника по сравнению с входными. Это осуществляется посредством цепей, которые передают выпрямленное детектором регулирующее напряжение на базы транзисторов или на управляющие сетки электронных ламп переменной крутизны, усилителей высокой, промежуточной частоты и преобразователя частоты, уменьшая их усиление с увеличением напряжения сигнала на входе и наоборот (рис. 1). Таким образом происходит компенсация в приёмнике изменений напряжения входных сигналов.
В устройствах радиосвязи распространены три типа АРУ: простая, задержанная и усиленно-задержанная. Наглядно действие АРУ можно отобразить на амплитудной характеристике приёмника (рис. 2). При отсутствии АРУ амплитудная характеристика выражается прямой линией (А — на рис. 2): напряжение сигнала на выходе прямо пропорционально входному. В результате действия простой АРУ (В — на рис. 2) происходит только частичная компенсация изменения напряжения входных сигналов. Недостаток простой АРУ — снижение усиления слабых сигналов — устраняется «задержкой» начала действия АРУ. Задержанная АРУ (Б — на рис. 2) действует так же, как и простая, когда напряжение сигнала на входе превысит некоторый уровень, определяемый напряжением задержки. Усиленно-задержанную АРУ с усилителем постоянного тока в цепи обратной связи применяют для получения большего постоянства напряжения сигнала на выходе приёмника (Г — на рис. 2). Наибольшее применение в приёмниках нашла задержанная АРУ.
Лит.: Сифоров В. И., Радиоприемные устройства, 5 изд., М., 1954; Тартаковский Г. П., Динамика систем автоматической регулировки усиления, М. — Л., 1957.

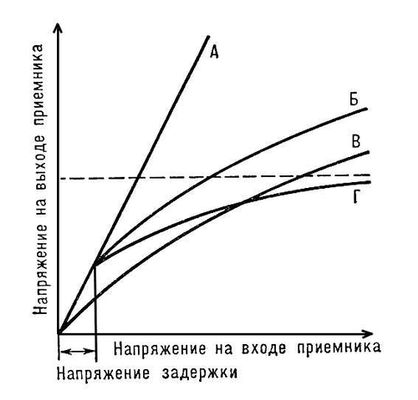

Рис. 2. Амплитудные характеристики радиоприёмников с различными типами автоматической регулировки усиления. Пунктиром показан уровень напряжения сигнала на выходе, при котором появляются искажения принятых сигналов.

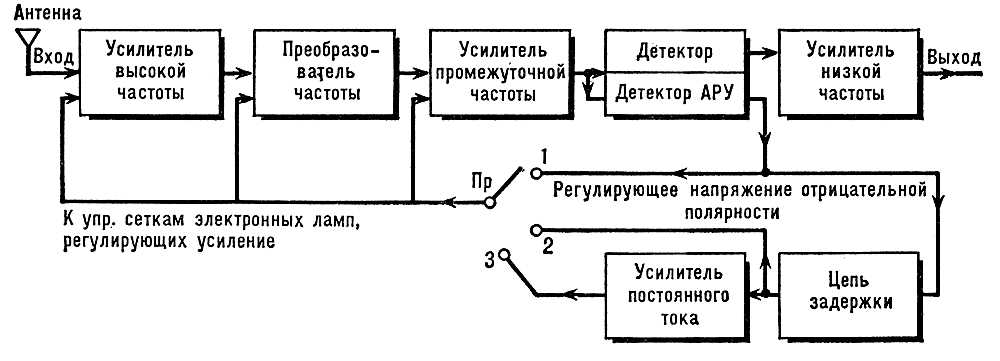

Рис. 1. Обобщённая блок-схема супергетеродинного радиоприёмника с различными типами автоматической регулировки усиления: в 1-м положении переключателя Пр — простая; во 2-м — задержанная; в 3-м — усиленно-задержанная.
Автоматическая роторная линия
Автомати'ческая
А. р. л. состоит из рабочих роторов и транспортных роторов, передающих заготовки с одного рабочего ротора на другой (рис. 1). Рабочий ротор представляет собой жёсткую систему, на которой монтируется группа орудий, равномерно расположенных вокруг общего вращающего систему вала. Необходимые рабочие движения сообщаются этим орудиям исполнительными органами; для малых усилий применяются механические исполнительные органы (рис. 2), для больших — гидравлические (например, штоки гидравлических силовых цилиндров). Инструмент, как правило, монтируется комплектно в предварительно налаживаемых (вне рабочих машин) блоках, сопрягаемых с исполнительными органами ротора преимущественно только осевой связью, что обеспечивает возможность быстрой замены блоков. Транспортные роторы принимают, транспортируют и передают изделия. Они представляют собой барабаны или диски, оснащенные несущими органами. Чаще применяются простые транспортные роторы, имеющие одинаковую транспортную скорость, общую плоскость транспортирования и одинаковую ориентацию предметов обработки. Для передачи изделий между рабочими роторами с различными шаговыми расстояниями или различным положением предметов обработки предназначены транспортные роторы, которые могут изменять угловую скорость и положение в пространстве транспортируемых предметов. Рабочие и транспортные роторы соединяются в линии общим синхронным приводом, перемещающим каждый ротор на один шаг за время, соответствующее темпу линии.
На А. р. л. можно выполнять операции, значительно различающиеся по продолжительности, например прессовые, контрольные, термические и химические. А. р. л. может одновременно обрабатывать несколько различных изделий. Такие многономенклатурные А. р. л. (рис. 3) могут применяться в немассовых производствах.
А. р. л. могут работать по т. н. рефлекторным циклограммам, обеспечивающим срабатывание каждого органа в соответствии с командой контроля по одному из нескольких предусмотренных законов (например, совершить рабочий ход или отказаться от него). Рефлекторные циклограммы позволяют машине реагировать без остановки на различные отклонения от нормального хода работы, например на поступление некондиционного предмета, прекращение подачи детали при сборке и т. п.
А. р. л. созданы в СССР в конце 30-х гг., зарубежные А. р. л. — в начале 50-х гг. В СССР А. р. л. получили применение в холодноштамповочном производстве, в пищевой промышленности (расфасовка и упаковка жидких продуктов), в производстве штучных изделий из пластических масс. Особенно перспективно дальнейшее распространение А. р. л. для выпуска массовых изделий (радиодеталей, штампованных деталей и др.). Их применение наиболее рационально в производстве с непродолжительными технологическими процессами и при изготовлении относительно простых предметов, имеющих форму тел вращения. Производительность А. р. л. определяется транспортной скоростью ротора и шаговым расстоянием между изделиями в роторе. Применение А. р. л. по сравнению с отдельными автоматами не роторного типа сокращает производственный цикл в 10—15 раз; значительно уменьшаются межоперационные запасы заготовок (в 20—25 раз); высвобождаются производственные площади; в несколько раз снижается трудоёмкость изготовления и себестоимость продукции; капитальные затраты окупаются за 1—3 года. См. также Автоматическая линия.
Лит.: Кошкин Л. Н., Густов А. А., Роторные машины для механической обработки, К., 1964; Кошкин Л. Н., Комплексная автоматизация на базе роторных линий, М., 1965.
Л. Н. Кошкин.

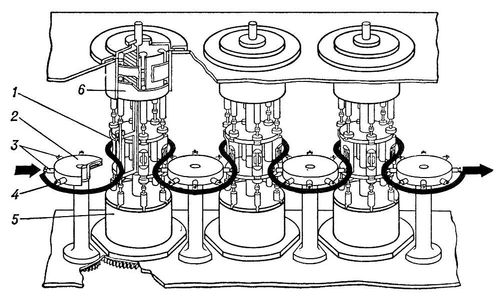

Рис. 1. Принципиальная схема автоматической роторной линии: 1 — блок инструмента; 2 — ротор транспортный; 3 — клещи; 4 — линия перемещения изделия при обработке; 5 — ротор рабочий; 6 — копир.
