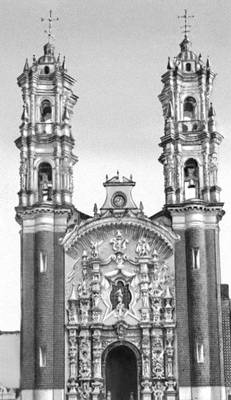

Барокко. Церковь Санта-Мария де Окотлан близ Тласкалы. Мексика. Ок. 1745—60.

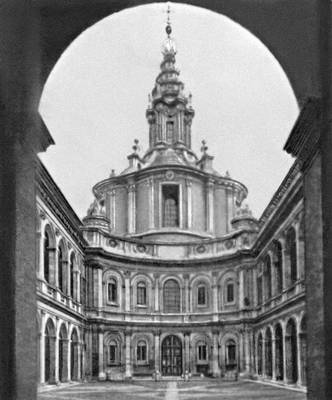

Барокко. Ф. Борромини. Церковь Сант-Иво алла Сапиенца в Риме. 1642—60.
Барокко. Б. Нёйман. Епископская резиденция в Вюрцбурге. ФРГ. 1719—53. Центральный павильон.

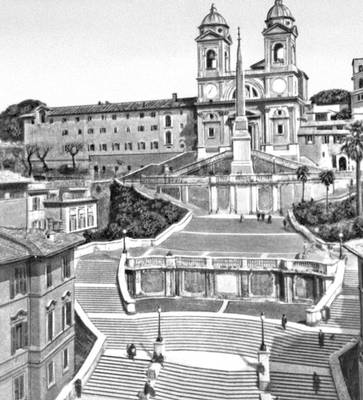

Барокко.
Барокко. П. П. Рубенс. «Поклонение волхвов». 1624. Королевский музей изящных искусств. Антверпен.

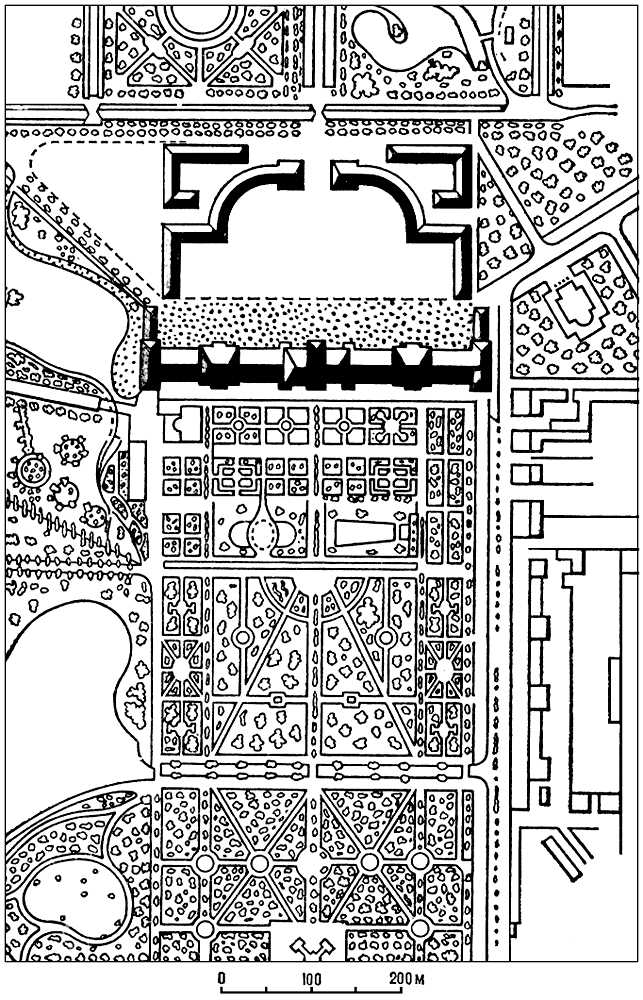

Дворцово-парковый комплекс в Царском Селе (ныне г. Пушкин). Дворец перестроен в 1752—57. Архитектор В. В. Растрелли. План.
Барокко. К. И. Динценхофер. Портал костёла св. Ядвиги в Легницке-Поле. Польша. 1727—32.

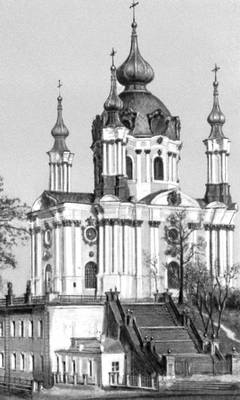

Барокко. В. В. Растрелли, И. Ф. Мичурин. Андреевский собор в Киеве. 1748—67.
Барокко. Б. К. Растрелли. Бюст неизвестного. Бронза. 1732.Третьяковская галерея. Москва.
Барокко. Н. Томе. Алтарная композиция Транспаренте в соборе в Толедо. Испания. 1732.

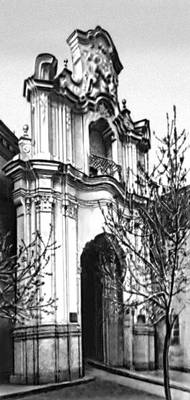

Барокко. И. К. Глаубиц. Ворота базилианского монастыря в Вильнюсе. 1761.
Барокко. Пьетро да Кортона. Плафон в Палаццо Барберини в Риме. 1633—39.
Барокко. Л. Бернини. "Аполлон и Дафна». Мрамор. 1622—25. Музей и галерея Боргезе. Рим.
Барометр
Баро'метр (от греч. baros — тяжесть, вес и metreo — измеряю), прибор для измерения атмосферного давления. Наиболее распространены: жидкостные Б., основанные на уравновешивании атмосферного давления весом столба жидкости; деформационные Б., принцип действия которых основан на упругих деформациях мембранной коробки (см. Анероид ); гипсотермометры , основанные на использовании зависимости точки кипения некоторых жидкостей, например воды, от внешнего давления.
Наиболее точными стандартными приборами являются ртутные Б.: ртуть благодаря большой плотности позволяет получить в Б. сравнительно небольшой столб жидкости, удобный для измерения. Ртутные Б. представляют собой два сообщающихся сосуда, наполненных ртутью; одним из них служит запаянная сверху стеклянная трубка длиной около 90 см, не содержащая воздуха. За меру атмосферного давления принимается давление столба ртути, выраженное в мм рт. ст. или в мбар (см. Бар ).
В зависимости от формы сообщающихся сосудов ртутные Б. подразделяют на 3 основных типа: чашечные, сифонные и сифонно-чашечные (рис. 1 ). Практически применяют чашечные и сифонно-чашечные Б. На метеорологических станциях пользуются станционным чашечным Б. (рис. 2 ).
Он состоит из барометрической стеклянной трубки, опущенной свободным концом в чашу С. Вся барометрическая трубка заключена в латунную оправу, в верхней части которой сделана вертикальная прорезь; на краю прорези нанесена шкала для отсчёта положения мениска ртутного столба. Для точной наводки на вершину мениска и отсчёта десятых долей применяется особый визир n, снабженный нониусом и перемещаемый винтом b. Отсчёт высоты ртутного столба производят по положению ртути в стеклянной трубке, а изменение положения уровня ртути в чашке учитывается применением компенсированной шкалы так, что отсчёт по шкале получается непосредственно в миллибарах. При каждом Б. имеется небольшой ртутный термометр T для введения температурной поправки. Чашечные Б. выпускаются с пределами измерения 810—1070 мбар и 680—1070 мбар; точность отсчёта 0,1 мбар.
В качестве контрольного применяется сифонно-чашечный Б. Он состоит из двух трубок, опущенных в барометрическую чашу. Одна из трубок закрыта, а другая сообщается с атмосферой. При измерении давления винтом поднимают дно чашки, подводя мениск в открытом колене к нулю шкалы, а затем отсчитывают положение мениска в закрытом колене. Давление определяют по разности уровней ртути в обоих коленах. Предел измерения этого Б. 880—1090 мбар, точность отсчёта 0,05 мбар.
Все ртутные Б. — абсолютные приборы, т.к. по их показаниям непосредственно измеряют атмосферное давление.
Лит.: Кедроливанский В. Н. и Стернзат М. С., Метеорологические приборы, Л., 1953.
С. И. Непомнящий.
Рис. 1. Типы ртутных барометров: а — чашечный, б — сифонный, в — сифонно-чашечный.
Рис. 2. Станционный чашечный барометр; К — кольцо, на котором подвешивается барометр.
Барометрическая ступень
Барометри'ческая ступе'нь, то же, что барическая ступень .
Барометрическая формула
Барометри'ческая фо'рмула определяет зависимость давления или плотности газа от высоты в поле тяжести.
Для идеального газа, имеющего постоянную температуру Т и находящегося в однородном поле тяжести (во всех точках его объёма ускорение свободного падения g одинаково), Б. ф. имеет следующий вид:
