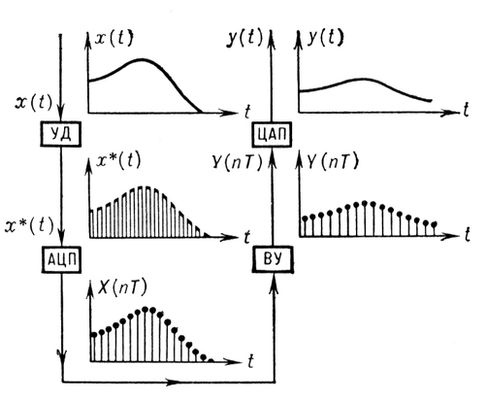

Рис. 2. Структурная схема и временные диаграммы цифрового фильтра: УД — устройство дискретизации, преобразующее аналоговый сигнал x(t) в последовательность импульсов (решётчатую функцию) x*(t) ; АЦП — аналогово-цифровой преобразователь, с помощью которого мгновенные значения аналогового сигнала заменяются ближайшими дискретными уровнями Х(n x Т) , где n = 0, 1, 2..., T — период следования импульсов; ВУ — вычислительное устройство, преобразующее последовательность чисел (уровней) Х(nТ)

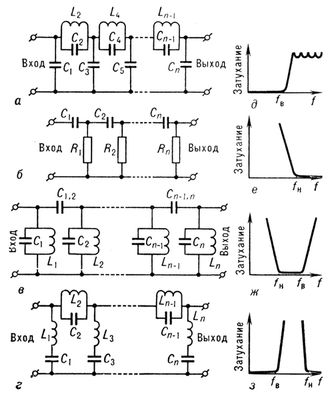

Рис. 1. Принципиальные схемы некоторых электрических фильтров на катушках индуктивности, конденсаторах и резисторах — нижних частот (а), верхних частот (б), полосно-пропускающего (в), полосно-задерживающего (г) и их частотные характеристики (соответственно д, е, ж, з): L1, L2,..., Ln — катушки индуктивности; C1, С2 ,...,Сп — конденсаторы; R1, R2, Rn — резисторы; f — частота; fн, fв — граничные частоты.
Электрических сигналов усилитель
Электрических сигналов усили'тель, устройство, предназначенное для повышения мощности электрических сигналов . Поскольку усиливаемые электрические сигналы представляют собой изменения (колебания) напряжения или тока во времени, то Э. с. у. по существу является усилителем электрических колебаний . Э. с. у. подразделяются на усилители низкой или высокой частоты, видеоусилители , постоянного тока усилители и т. д. К Э. с. у. относятся также измерительные усилители (ИУ), которые входят в состав различной измерительной аппаратуры — электронных вольтметров , осциллографов , потенциометров , приборов, выполненных на основе мостов измерительных , и др. ИУ позволяют повысить чувствительность и точность при измерениях электрических и неэлектрических величин. Основное требование, предъявляемое к ИУ, — постоянство коэффициента усиления, достигаемое посредством глубокой отрицательной обратной связи . Кроме того, в ряде приборов (например, вольтметрах, осциллографах) ИУ должен обеспечивать их нормальную работу в широком диапазоне частот, иногда от 0 до нескольких Ггц.
Лит. см. при ст. Усилитель электрических колебаний .
Г. В. Войшвилло.
Электрическое взрывание
Электри'ческое взрыва'ние, осуществляется посредством электродетонаторов , включенных в электровзрывную сеть. Предложено в России П. Л. Шиллингом (1812) для взрывания пороховых зарядов при помощи разработанных им угольных запалов, которые в 1839 были заменены электровоспламенителями с металлическим мостиком накаливания. В 1840 для Э. в. были созданы гальванические батареи, в 1843 — первая взрывная машинка (магнитоэлектрическая).
При Э. в. электродетонаторы соединяются между собой и с источником тока посредством проводов. В зависимости от условий взрывных работ применяют схемы последовательного, параллельного или смешанного соединения.
Э. в. широко применяется в горном деле, строительстве и военно-инженерных работах. Современные средства и приборы для Э. в. обеспечивают безопасность Э. в. в условиях блуждающих токов, статического электричества, вблизи электролиний высокого напряжения, радиопередатчиков и радаров. Конденсаторные взрывные машинки позволяют инициировать электровзрывные сети с числом электродетонаторов до 1500.
Лит.: Лурье А. И., Электрическое взрывание зарядов, 2 изд.,
Электрическое напряжение
Электри'ческое напряже'ние (U ) между двумя точками электрической цепи или электрического поля, равно работе электрического поля по перемещению единичного положит, заряда из одной точки в другую. В потенциальном электрическом поле эта работа не зависит от пути, по которому перемещается заряд; в этом случае Э. н. между двумя точками совпадает с разностью потенциалов между ними.
Если поле непотенциально, то напряжение зависит от того пути, по которому перемещается заряд между точками. Непотенциальные силы, называются сторонними, действуют внутри любого источника постоянного тока (генератора, аккумулятора, гальванического элемента и др.). Под напряжением на зажимах источника тока всегда понимают работу электрического поля по перемещению единичного положительного заряда вдоль пути, лежащего вне источника; в этом случае Э. н. равно разности потенциалов на зажимах источника и определяется Ома законом: U = IR—E, где I — сила тока, R — внутреннее сопротивление источника, а E — его электродвижущая сила (эдс). При разомкнутой цепи (I= 0) напряжение по модулю равно эдс источника. Поэтому эдс источника часто определяют как Э. н. на его зажимах при разомкнутой цепи.
В случае переменного тока Э. н. обычно характеризуется действующим (эффективным) значением, которое представляет собой среднеквадратичное за период значение напряжения. Напряжение на зажимах источника переменного тока или катушки индуктивности измеряется работой электрического поля по перемещению единичного положительного заряда вдоль пути, лежащего вне источника или катушки. Вихревое (непотенциальное) электрическое поле на этом пути практически отсутствует, и напряжение равно разности потенциалов. Э. н. обычно измеряют вольтметром . Единица Э. н. в Международной системе единиц — вольт .
Лит.: Тамм И. Е., Основы теории электричества, 9 изд., М., 1976, гл. 3 и 6; Калашников С. Г., Электричество, 4 изд., М., 1977 (Общий курс физики), гл. 3, 7, 21.
Г. Я. Мякишев.
Электрическое отопление
Электри'ческое отопле'ние, вид отопления , при котором обогрев помещений и поддержание в них заданной температуры обеспечиваются электрическими отопительными приборами, преобразующими электрическую энергию в тепловую. Наиболее распространены отопительные приборы, нагревательным элементом которых служит проводник с большим электрическим сопротивлением: открытый, непосредственно соприкасающийся с нагреваемым воздухом (например, в электрокаминах и рефлекторах), или закрытый, помещенный внутри электронагревателя обычно трубчатого типа и передающий тепло на поверхность отопительного прибора (радиатора) через циркулирующий в нём теплоноситель (например, жидкое масло). Приборы с закрытым нагревательным элементом исключают возможность ожогов и пригорания пыли.
В современном строительстве находят применение отопительные приборы, в которых электрический ток нагревает теплоаккумулирующий материал; последний, в свою очередь, отдаёт тепло отапливаемому помещению. Такие приборы обычно потребляют электроэнергию в те часы суток, когда уменьшается её расход на другие нужды. В качестве теплоаккумуляционных отопительных приборов используют также строительные конструкции (например, железобетонные панели перекрытий), прокладывая в них электронагревательные кабели. В некоторых случаях для Э. о. применяют изделия из токопроводящей резины, токопроводящие обои и т. п.
