Схемы систем Э. строят, исходя из принципа максимально возможного приближения источника электроэнергии высшего напряжения к электроустановкам потребителей с минимальным количеством ступеней промежуточной коммутации и трансформации. Для этих целей применяют т. н. глубокие вводы (35—220 кв ) кабельных и воздушных линий электропередачи. Понижающие подстанции размещаются в центрах расположения основных потребителей электроэнергии, т. е. в центрах электрических нагрузок. В результате такого размещения снижается потеря электроэнергии, сокращается расход материалов, уменьшается число промежуточных сетевых звеньев, улучшается режим работы электроприёмников. Элементы системы Э. несут постоянную нагрузку, рассчитываются на взаимное резервирование с учётом допустимых перегрузок и разумного ограничения потребления электроэнергии и в послеаварийном режиме, когда производятся восстановительные работы на поврежденном элементе или участке сети. В большинстве случаев предусматривается раздельная работа элементов
Глубокие вводы выполняют магистральными и радиальными линиями (рис. 1 ) в зависимости от условий окружающей среды, застройки территории и др. факторов. Схема ввода кабельных радиальных линий непосредственно в трансформатор подстанции является простейшей наиболее компактной и надёжной. При использовании глубоких вводов возможно применение компактных, полностью закрытых ячеек КРУЭ (комплектных распределит, устройств с элегазовым наполнением) на напряжение 110 кв.
Схемы распределит, сетей 6—20 кв выполняют магистральными, радиальными или смешанными (рис. 2 ) с модификациями по степени надёжности. Первые ступени Э. крупных предприятий обычно выполняют по магистральным схемам с мощными токопроводами 6—10 кв, от которых через распределительные пункты питаются цеховые трансформаторные пункты. В городских сетях при напряжениях 6 и 10 кв применяют петлевые, двухлучевые и многолучевые схемы, являющиеся разновидностями магистральных.
На крупных узловых подстанциях 110—220 кв (на больших заводах, в городах с развитой электрической сетью, большим числом присоединений и т. п.) электрические схемы обычно имеют двойную систему шин. При напряжениях 6 и 10 кв в крупных распределительных устройствах в случае необходимости разделения питания или выделения потребителей (например, на крупных преобразовательных подстанциях) двойная система шин позволяет переводить некоторые агрегаты на пониженное напряжение, сохраняя для прочих потребителей нормальное напряжение. В потребительских электроустановках наиболее часто используют схемы подстанций с одной системой секционированных шин с применением (при необходимости) автоматики на секционных выключателях или вводах. При частых оперативных переключениях и ревизиях (осмотрах и проверках) выключателей целесообразными являются схемы с обходной (дополнительной) системой шин, которая позволяет произвести ревизию или ремонт любой рабочей системы шин и любого выключателя без перерыва питания. Эти схемы применяют, например, на крупных электропечных подстанциях промышленных предприятий. Распространены простейшие схемы подстанций без шин первичного напряжения на подстанциях глубоких вводов 210 и 220 кв и на трансформаторных подстанциях 10 и 6 кв, питаемых по блочным схемам линия — трансформатор (см. рис. 1 и 2 ). На трансформаторных подстанциях на стороне 10 и 6 кв ставят выключатели нагрузки, а при радиальном питании применяют глухое присоединение трансформаторов.
На крупных объектах рационально строительство электрических сетей с мощными токопроводами 10 и 6 кв (взамен большого числа кабелей), кабельных эстакад и галерей (вместо дорогих и громоздких туннелей), прокладка кабелей 110 и 220 кв (взамен воздушных линий).
Надёжность Э. зависит от требований бесперебойности работы электроприёмников. Необходимая степень надёжности определяется тем возможным ущербом, который может быть нанесён производству при прекращении их питания. Существуют 3 категории надёжности электроприёмников. К 1-й категории относят те, питание которых обеспечивают не менее чем 2 независимых автоматически резервируемых источника. Такие электроприёмники необходимы на объектах с повышенными требованиями к бесперебойности работы (например, непрерывное химическое производство). Наилучшие в этом случае схемы Э. с территориально разобщёнными независимыми источниками. Допустимый перерыв в Э. для некоторых производств не должен превышать 0,15—0,25 сек , поэтому важным условием является необходимое быстродействие восстановления питания. Для особо ответственных электроприёмников в схеме Э. предусматривают дополнительный третий источник. Ко 2-й категории относятся электроприёмники, допускающие перерыв питания на время, необходимое для включения ручного резерва. Для приёмников 3-й категории допускается перерыв питания на время до 1 сут, необходимое на замену или ремонт поврежденного элемента системы.
Качество электроэнергии. В системы Э. часто входят электроприёмники, работа которых сопровождается ударными нагрузками и неблагоприятно отражается на работе других («спокойных») электроприёмников, общем режиме работы системы, на качестве электроэнергии (см. Электроэнергии качество ). К таким электроприёмникам относятся вентильные преобразователи,
Вопросы улучшения качества электроэнергии решаются комплексно при проектировании систем Э. и электропривода. Хорошие результаты даёт разделение питания электроприёмников с ударными и т. н. спокойными нагрузками путём присоединения их к разным трансформаторам и различным ветвям расщепленных трансформаторов или плечам сдвоенных реакторов. Улучшению качества электроэнергии способствует внедрение в схемы Э. электроприводов с пониженным потреблением реактивной мощности, применение многофазных схем выпрямления и др. При недостаточности этих мероприятий применяют специальные устройства: синхронные компенсаторы с быстродействующим возбуждением, большой кратностью перегрузки по реактивной мощности (в 3—4 раза), работающие в т. н. режиме слежения за реактивной мощностью электроприёмников; синхронные электродвигатели со спокойной нагрузкой, присоединяемые к общим с вентильными преобразователями шинам и имеющие необходимую располагаемую мощность и быстродействующее возбуждение с высоким уровнем форсировки; статические источники реактивной мощности с высоким быстродействием, безынерционностью и плавным изменением реактивной мощности; продольную ёмкостную компенсацию, дающую возможность мгновенного безынерционного и непрерывного автоматического регулирования напряжения; силовые резонансные электрические фильтры для гашения высших гармоник.
Лит.: Князевский Б. Л., Липкин Б. Ю., Электроснабжение промышленных предприятий, М., 1969; Крупович В. И., Ермилов А. А., Трунковский Л. Е., Проектирование и монтаж промышленных электрических сетей, М., 1971; Козлов В. А., Билик Н. И., Файбисович Д. Л., Справочник по проектированию систем электроснабжения городов, Л., 1974; Ермилов А. А., Основы электроснабжения промышленных предприятий, 3 изд., М., 1976.
А. А. Ермилов.

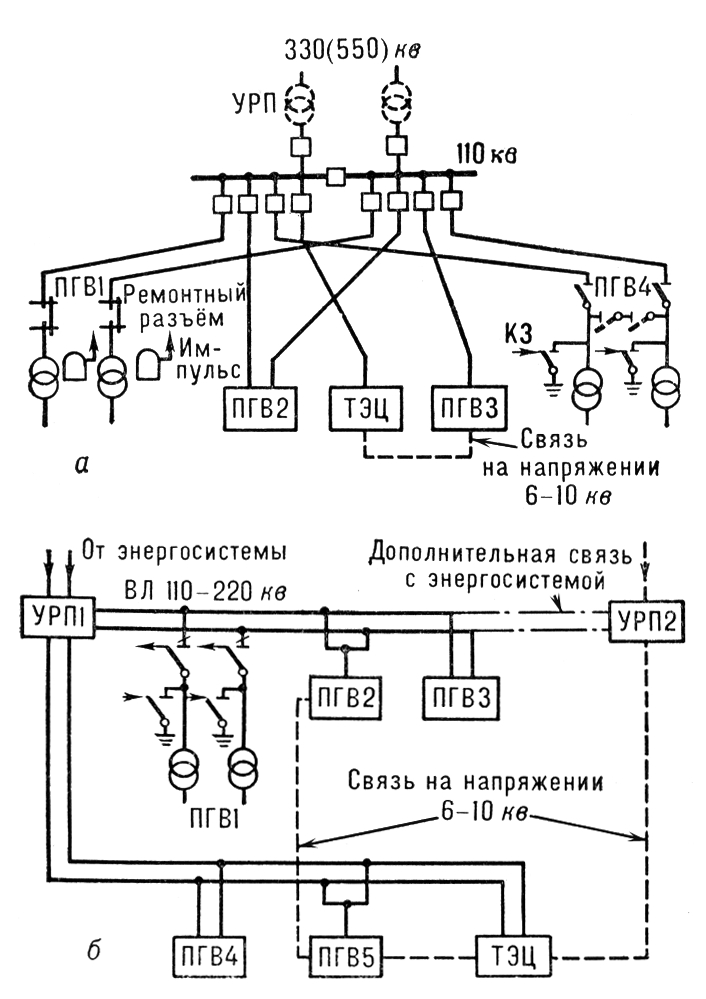

Рис. 1. Схема глубоких вводов 110 и 220 кв: а - радиальная; б - магистральная; ПГВ - подстанции глубокого ввода; УРП - узловая распределительная подстанция.
Рис. 2. Схемы сетей 6 и 10 кв: а — двухступенчатая радиальная с промежуточными распределительными пунктами (РП); б — магистральная с токопроводами; в — двухлучевая с автоматическим включением резерва (АВР) на напряжение 0,4 кв; ГПП — главная понизительная подстанция; ТП — трансформаторная подстанция.
