А. Ф. Кудряшов.

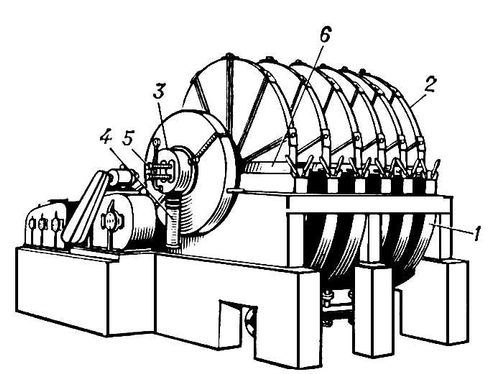

Рис. 2. Дисковый фильтр: 1 — секции; 2 — фильтрующие элементы — диски; 3 — распределительное устройство; 4 — трубопровод для соединения с источником вакуума и удаления фильтрата; 5 — трубопроводы для подачи сжатого воздуха; 6 — ножи для съёма осадка.

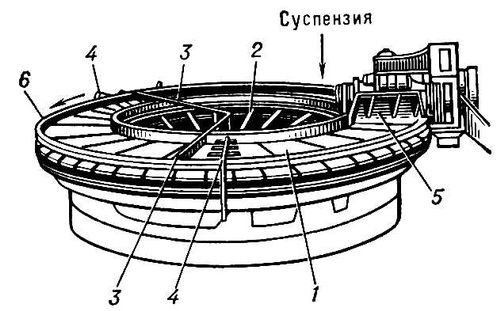

Рис. 4. Тарельчатый фильтр: 1 — фильтровальная ячейка; 2 — соединительная трубка; 3 — устройство для устранения трещин в осадке; 4 — устройство для распределения промывной жидкости; 5 — устройство для удаления осадка; 6 — борт.

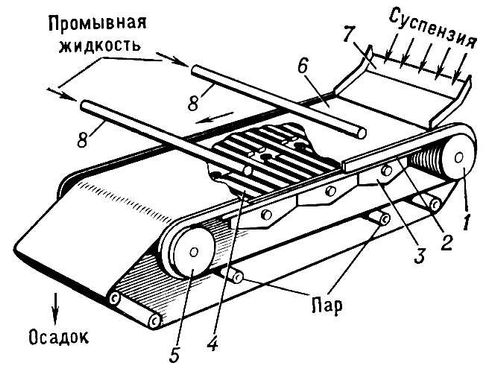

Рис. 3.

Ленточный фильтр: 1 — натяжной барабан; 2 — стол; 3 — вакуум-камеры; 4 — бесконечная резиновая лента; 5 — приводной барабан; 6 — бесконечное полотно (фильтровальная перегородка); 7 — лоток для подачи суспензии; 8 — оросительные трубки.

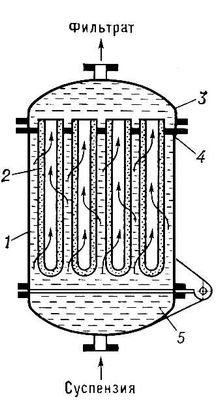

Рис. 1. Схема патронного фильтра: 1 — корпус; 2 — фильтровальная перегородка; 3 — крышка; 4 — решётка; 5 — откидное днище.

Фильтр акустический

Фильтр акусти'ческий, устройство для выделения определённой полосы частот из сложного звука; является акустическим аналогом электрического фильтра . Простейший Ф. а. – резонатор Гельмгольца (см. Резонатор акустический ). Теория Ф. а. разработана методом электромеханических аналогий на основе теории электрических фильтров с использованием уже установленных для последних классификации и терминологии. Ф. а., пропускающие все частоты от нулевой до некоторой заданной, называются низкочастотными; высокочастотные Ф. а. пропускают все частоты выше заданной и не пропускают низких частот. Ф. а., пропускающие более или менее узкий диапазон частот между двумя заданными частотами, называются полосовыми.

Низкочастотный Ф. а. (рис. 1 , а) представляет собой совокупность одинаковых полостей, соединённых узкими трубками (электрический аналог, рис. 1 , б). В первом приближении можно считать, что вся кинетическая энергия системы сосредоточена в воздухе, движущемся в трубках, а потенциальная – связана с упругой деформацией воздуха в полостях. Верхняя граница полосы пропускания этого Ф. а.:

, где S и l площадь поперечного сечения и длина трубки, V – объём полости, с – скорость звука в воздухе.

Высокочастотный Ф. а. (рис. 2 , а) состоит из узкой трубы с просверленными в ней на одинаковом расстоянии отверстиями (электрический аналог, рис. 2 , б). В этой системе кинетическая энергия сосредоточена в воздухе, движущемся вблизи отверстий, а потенциальная связана с воздухом в трубе. Под действием низкочастотных составляющих поля воздух в отверстиях интенсивно колеблется, поэтому для этих составляющих в системе происходит «короткое замыкание». На высоких частотах воздух в отверстиях не успевает колебаться, поэтому высокочастотные составляющие свободно проходят по трубе. Комбинацией низкочастотного и высокочастотного Ф. а. можно получить полосовой Ф, а., полоса пропускания которого определяется размерами отверстий и резонаторов.

Ф. а. широко применяется в технике для снижения шума, создаваемого потоком отработанных газов в реактивных двигателях и в двигателях внутреннего сгорания (автомобильный глушитель – пример Ф. а.). В архитектурной акустике они используются для уменьшения передачи шума по вентиляционным каналам и трубам. В этом случае Ф. а. часто применяется в сочетании с облицовкой воздушных каналов и труб звукопоглощающими материалами. Основным свойством Ф. а. – способностью выделять полосу частот из сложного звука – обладают плоскопараллельные пластинки; они называются интерференционными Ф. а. и применяются для выделения звуковых волн, распространяющихся по определённому направлению. Например, пластинка,

толщина которой равна целому числу полуволн на заданной частоте, выделит составляющую звукового поля этой частоты, распространяющуюся в нормальном к ней направлении.

Лит.: Ржевкин С. Н., Курс лекций по теории звука, М., 1960; Тартаковский Б. Д., Ультразвуковые интерференционные фильтры с изменяемыми частотами пропускания, «Акустический журнал», 1957, т. 3, № 2, с. 183–91.

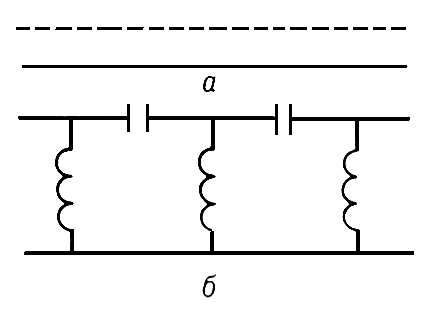

Рис. 2. Схемы высокочастотного акустического фильтра а и его электрического аналога б.

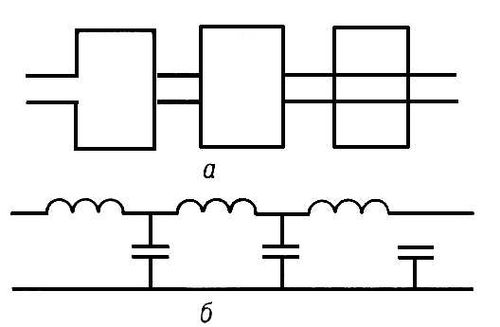

Рис. 1. Схема низкочастотного акустического фильтра а и его электрического аналога б.

Фильтр водопроводный

Фильтр водопрово'дный, сооружение в составе водопроводной очистной станции для удаления из воды взвешенных веществ пропусканием её через зернистые материалы (кварцевый песок, дроблёные антрацит, мрамор и т.п.). Ф. в. представляет собой открытый (самотёчный), обычно железобетонный, или закрытый (напорный) стальной резервуар, в котором на дренажной системе (дренаже ) и поддерживающем гравийном слое уложен слой фильтрующего материала. Движение воды через фильтрующий слой происходит под действием разности давлений на входе в фильтр и на выходе из него. Для обеспечения требуемой степени осветления воды и восстановления пропускной способности Ф. в. периодически осуществляется очистка фильтрующего материала промывкой или др. способами. Важнейшая характеристика работы Ф. в. – скорость фильтрования (количество воды в м³, пропускаемой через 1 м² площади фильтра в течение 1 ч ).

В зависимости от количества и качества поступающей (исходной) воды, требований к степени очистки и др. факторов применяются Ф. в. следующих основных типов: медленные, скорые (см. рис. ), сверхскоростные (со скоростью фильтрования соответственно 0,1–0,2; 5,5–12 и 25–100 м³/ч ); предварительные; крупнозернистые. Медленные фильтры применяют в основном для очистки маломутных вод, обычно без предварительной коагуляции загрязнений; скорые, как правило, – с предварительной коагуляцией и осветлением в отстойниках или осветлителях со взвешенным слоем. Разновидность скорого Ф. в. – двухпоточный фильтр АКХ (Академии коммунального хозяйства), в котором фильтруемая вода подаётся одновременно снизу и сверху, а осветлённая – отводится через дренажную систему, расположенную в толще фильтрующего слоя. Сверхскоростные, предварительные и крупнозернистые фильтры используют главным образом для частичного осветления воды.

Дальнейшее совершенствование Ф. в. связано с изысканием новых эффективных фильтрующих материалов, созданием рациональных дренажных и распределительных систем, оптимизацией технологических режимов водоочистки и ее автоматизацией.

Лит.: Минц Д. М., Теоретические основы технологии очистки воды, М., 1964; Клячко В. А., Апельцин И. Э., Очистка природных вод, М., 1971; Абрамов Н. Н., Водоснабжение, 2 изд., М., 1974.

П. П. Пальгунов.

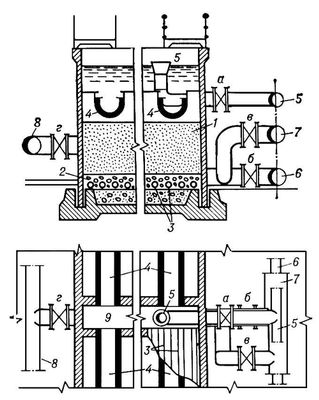

Скорый однослойный фильтр с центральным каналом (в разрезе и в плане): 1 — песок; 2 — гравий; 3 — дренажная система из дырчатых труб; 4 — сборные желоба для отвода промывной воды; 5 — подача осветляемой воды на фильтр; 6 — отвод профильтрованной воды; 7 — подача воды для промывки фильтра; 8 — отвод промывной воды; 9 — центральный канал. Работа фильтра: при фильтровании задвижки а, б открыты, в, г — закрыты; при промывке задвижки а,б закрыты, в, г — открыты.
