Точность Ф. для измерений отношения потоков излучения (пропускания коэффициента и отражения коэффициента ) более высока. Они строятся по одноканальной и двухканальной оптическим схемам. В одноканальном Ф. измеряется относительное уменьшение потока излучения при установке образца на пути пучка лучей. В двухканальном Ф. ослабление потока излучения образцом осуществляют, сравнивая потоки в измерительном и т. н. опорном каналах. Для уравнивания потоков излучения в каналах применяются регулируемые диафрагмы, клин фотометрический и др. подобные устройства. Коэффициенты пропускания и отражения светорассеивающих образцов измеряют также в интегрирующих Ф. О спектрофотометрах см. в ст. Спектральные приборы .
А. С. Дойников.

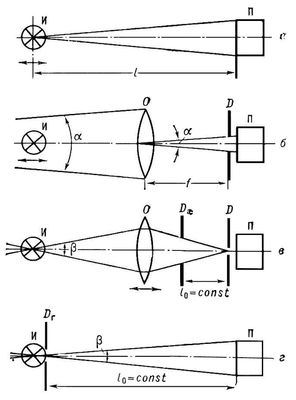

Принципиальные оптические схемы фотометров для измерения: а — освещенности и экспозиции, а также (с привлечением закона квадратов расстояний) силы света и освечивания; б — силы света и освечивания (т. н. телецентрическим методом); в — яркости и интеграла импульса яркости (с применением фокусирующей оптической системы); г — яркости (с применением габаритной диафрагмы). И — источник света; П — приемник излучения с исправляющими его спектральную чувствительность светофильтрами и ослабителями; О — объектив с фокусным расстоянием f; D — диафрагма, устанавливаемая в фокальной плоскости (б) или в плоскости изображения источника (в); Da — апертурная диафрагма; Dr — габаритная диафрагма; a и b — угловые размеры фотометрируемых пучков лучей.
Фотометр интегрирующий
Фото'метр интегри'рующий , шаровой фотометр, прибор, позволяющий определять световой поток по одному измерению. Основной частью Ф. и. является фотометрический шар (шар Ульбрихта), который представляет собой полый шар (или полое тело иной формы) с внутренней поверхностью, окрашенной неселективной белой матовой краской. Диаметр шара должен значительно превышать размеры фотометрируемых источников света, вследствие чего для измерения световых потоков, например люминесцентных светильников, строят Ф. и. диаметром до 5 м. Освещённость любой точки шара, защищенной небольшим экраном от прямых лучей горящего в шаре источника, пропорциональна световому потоку этого источника (в общем случае – потоку излучения ). Освещённость экранированного участка измеряется тем или иным способом, например с помощью встроенного в шар фотоэлемента. Ф. и. широко применяется при световых и цветовых измерениях, в частности для измерения световых потоков ламп и светильников, отражения коэффициентов и пропускания коэффициентов .
Лит.: Тиходеев П. М., Световые измерения в светотехнике. (Фотометрия), 2 изд., М. – Л., 1962.
Фотометр шаровой
Фото'метр шаро'вой, то же, что фотометр интегрирующий .
Фотометрическая лампа
Фотометри'ческая ла'мпа, электрический источник света, служащий для воспроизведения определённого числа единиц той или иной световой величины . Применяется при фотометрических и спектральных измерениях в ультрафиолетовой (УФ), видимой и ближней инфракрасной (ИК) областях спектра (см. Фотометрия , Спектрометрия ).
Для воспроизведения световых единиц и при световых измерениях используют светоизмерительные (СИ) фотометрические лампы накаливания – Ф. л. силы света (СИС) и Ф. л. светового потока (СИП). СИС выпускают с номинальными значениями силы света от 5 кд до 1500 кд, СИП – со значениями светового потока от 10 лм до 3500 лм. Конструктивно СИ лампы бывают пустотные, с телом накала в виде прямой нити, работающие при цветовой температуреТцв = 2360 К, и более мощные, газонаполненные (газополные), с телом накала в виде спирали, Тцв = 2800–2854
В зависимости от точности воспроизведения световых единиц СИ лампы подразделяются на рабочие, с квадратичным отклонением результата измерения относительно его среднего значения не свыше 3%, и образцовые 1-го, 2-го и 3-го разрядов с отклонением соответственно 0,4%, 0,6% и 1%. Некоторые СИ лампы накаливания используются в качестве вторичных световых эталонов .
Воспроизведение мгновенных (пиковых) значений силы света в импульсе и освечивания осуществляется при помощи импульсных газоразрядных источников света . Номинальные значения пиков силы света у выпускаемых в СССР шаровых (типа ИШО-1) и трубчатых (ИПО-75) Ф. л. составляют соответственно 3x105 и 106кд, а освечивания – 0,9 и 300 кд xсек. Относительное квадратичное отклонение пиковой силы света в импульсах у этих Ф. л. не превышает 1,7%.
Значения яркостной и цветовой температур в диапазоне от 800 до 3000 К в УФ, видимой и ближней ИК областях спектра воспроизводятся образцовыми и рабочими температурными Ф. л. накаливания с телом накала в виде нити, ленты или светящейся полости.
Для воспроизведения значений длин волн при градуировке спектральных приборов служат спектральные газоразрядные лампы с линейчатым спектром, резонансное излучение которых сосредоточено в очень узких спектральных интервалах. Воспроизведение распределения мощности УФ излучения в абсолютных единицах осуществляется с помощью газоразрядной ртутной лампы – т. н. ультрафиолетовой нормали.
Лит. см. при ст. Фотометрия .
В. А. Гаванин.
Фотометрическая скамья
Фотометри'ческая скамья', лабораторное устройство для определения фотометрических величин . На Ф. с. можно устанавливать и перемещать на точно измеряемое расстояние источники света, фотометрические головки (см. Фотометр ) и различные применяемые в фотометрии приспособления. Основная часть Ф. с. – прямолинейные направляющие со шкалой (обычно длина 3–5 м и ценой делений 1 мм ); на направляющих легко перемещаются и закрепляются каретки с установленными на них приборами и приспособлениями. Рассеянный и посторонний свет устраняется поперечными светопоглощающими экранами – промежуточными с отверстиями для фотометрируемого пучка лучей и концевыми. Вспомогательное оборудование Ф. с. включает отвес, измеритель расстояний, вращающийся поглотитель, держатель с поворотным лимбом и пр.
Фотометрические величины
Фотометри'ческие величи'ны, величины, характеризующие оптическое излучение . Различают энергетические фотометрические величины и редуцированные фотометрические величины . Первые из них характеризуют излучение безотносительно к его действию на какой-либо приёмник излучения ; они выражаются в единицах, образованных на основе единиц энергии: джоуля (система СИ), эрга или калории .
Редуцированные, или эффективные, Ф. в. оценивают излучение по его действию на те или иные селективные приёмники излучения. Если в качестве такого приёмника служит человеческий глаз, соответствующие Ф. в. называются световыми величинами . Для характеристики излучения по его действию на др. селективные приёмники (бактерии, растения и т.д.) предложены и применяются др. системы редуцированных Ф. в.: бактерицидные Ф. в., фитовеличины и др.
Фотометрические двойные звёзды
Фотометри'ческие двойны'е звёзды, звёзды, о двойственности которых судят на основании результатов точных многоцветных электрофотометрических измерений. В случае, если компоненты двойной звезды имеют различную температуру поверхностей, результаты таких измерений имеют особенности, не наблюдаемые у одиночных звёзд. См. Двойные звёзды .
