Лит.: Телефония, под ред. В. А. Новикова, 2 изд., М., 1967.

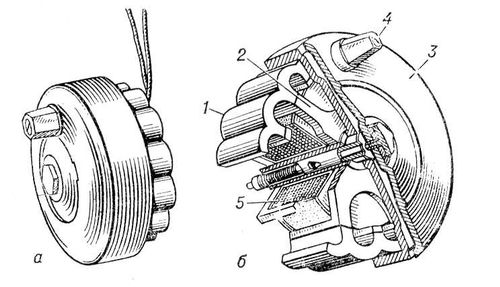

Рис. 2. Индуктор с неподвижной обмоткой: а — общий вид; б — разрез; 1 — многополюсный вращающийся постоянный магнит (ротор); 2 — статор из мягкой стали; 3 — вращающийся диск; 4 — рукоятка; 5 — обмотка статора.

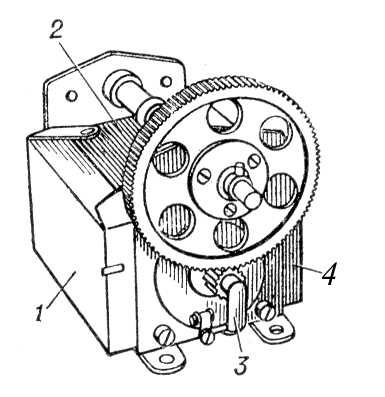

Рис. 1. Индуктор с вращающимся якорем: 1 — постоянные магниты; 2 — полюсные надставки; 3 — токосъёмные пружины с контактом.
Индукторный генератор
Инду'кторный генера'тор, электрическая машина переменного тока, у которой изменение магнитного потока, пронизывающего обмотки статора, вызывается перемещением ферромагнитного зубчатого ротора. Поток возбуждения создаётся
Лит.: Шаров В. С., Электромашинные индукторные генераторы, М.—Л., 1961; Алексеева М. М., Машинные генераторы повышенной частоты, Л., 1967.
Индукторы
Инду'кторы в эмбриологии, зачатки органов и тканей развивающегося зародыша, воздействие которых на другие, контактирующие с ними, части зародыша необходимо для развития последних в определённом направлении (см. Индукция ). Например, у зародышей хордовых животных И. центральной нервной системы служит зачаток хорды и мышц (хордомезодерма ), И. линзы — зачаток глаза и т. д. Действие И. не имеет видовой специфичности: И., взятый от зародышей одного вида животных, может вызвать индукцию соответствующего зачатка органа у зародышей другого вида. И. часто не теряют индуцирующих свойств после их умерщвления (фиксацией спиртом, кипячением и т. п.). В эксперименте действие собственных И. зародыша может быть заменено действием ряда органов и тканей (в живом или убитом состоянии) взрослых животных (чуждые или гетерогенные И.). Чуждые И. могут различаться по характеру индуцирующего действия; так, печень морской свинки вызывает у земноводных образование в эктодерме гаструлы структур переднего мозга, а костный мозг — образование хорды, мышц и др. производных мезодермы . Действие как собственных, так и чуждых И. может осуществляться не только при непосредственном контакте их с клетками реагирующей системы, но и через фильтр с микроскопическими порами. Переход веществ из И. в клетки реагирующей системы показан цито- и биохимическим, иммунологическим и др. методами. Переходящие из И. в клетки реагирующей системы вещества локализуются в цитоплазме этих клеток. В ряде случаев из И. выделены вещества, обладающие разными индуцирующими свойствами: рибонуклеопротеид, вызывающий образование головного мозга; белок с молекулярной массой 25—30 тыс., вызывающий образование хорды, мышц и др. производных мезодермы. Индуцирующее влияние сложных химических веществ, источником которых служат И., может быть имитировано обработкой клеток реагирующей системы более простыми химическими соединениями, например сахарозой, хлористым литием, а также некоторыми повреждающими агентами или изменением pH среды.
Термином «И.» обозначают также факторы, необходимые для морфогенеза животных и растений в постэмбриональном периоде развития (например, гормоны и фитогормоны).
Г. М. Игнатьева.
Индуктотермия
Индуктотерми'я (от лат. inductio — наведение, введение и греч. th'erme — тепло), метод электролечения, при котором определённые участки тела больного нагреваются под воздействием переменного, преимущественно высокочастотного (от 10 до 40 Мгц ) электромагнитного поля. Это поле индуцирует в тканях организма вихревые электрические токи. Сила вихревых токов пропорциональна электропроводимости среды, поэтому токи наиболее интенсивны в жидких средах организмов, обладающих значительной электропроводимостью (кровь, лимфа и др.). В подвергаемых воздействию вихревых токов областях тела образуется большее или меньшее количество теплоты, повышается обмен веществ, усиливается кровообращение, а следовательно — и поступление питательных веществ и удаление продуктов жизнедеятельности тканей, понижаются тонус мышечных волокон и возбудимость нервов — уменьшаются боли. Всё это создаёт условия для быстрого рассасывания воспалительного очага, даже глубоко расположенного, и для лечения заболеваний периферических нервов. Для проведения И. используют генераторы высокочастотных электрических колебаний. В СССР для И. выпускают аппараты ДКВ-2. Подведение генерируемой аппаратом энергии электромагнитного поля к пациенту осуществляется посредством гибкого кабеля (кабельный электрод), изогнутого в виде цилиндрической или плоской спирали, или дисковым аппликатором — плоской спиралью из медной трубки. Больной во время процедуры испытывает ощущение приятного тепла.
Лит.:
В. Г. Ясногородский.
Индукционная нагревательная установка
Индукцио'нная нагрева'тельная устано'вка, электротермическая установка для нагрева металлических заготовок или деталей с применением индукционного нагрева . Наиболее широко распространены И. н. у. для сквозного нагрева металлических заготовок перед горячей обработкой давлением и для поверхностной закалки стальных деталей. Обычно И. н. у. состоят из генератора, индуктора, конденсаторной батареи, механизмов для перемещения нагреваемых заготовок, системы водоохлаждения и системы защиты и контроля.
Нагрев заготовок в И. н. у. для сквозного нагрева осуществляется в многовитковом водоохлаждаемом футерованном индукторе (см. Индуктор нагревательный ). Холодные заготовки подаются в индуктор с одной стороны и выходят нагретыми с другой. Механизмы подачи имеют электромеханический, пневматический или гидравлический привод. Нагрев ведётся на низкой или средней частоте. И. н. у. применяют главным образом для нагрева заготовок из стали, меди, алюминия, молибдена, вольфрама, титана, циркония и различных сплавов на их основе. Для И. н. у. характерны высокая степень автоматизации процесса и малый угар нагреваемого в них металла (для стали менее 0,5% ).
Индукторы И. н. у. для поверхностной закалки стальных деталей выполняют без теплоизоляции. Зазор между индуктором и нагреваемой деталью составляет 3—5 мм , что обеспечивает высокий электрический кпд процесса. Индукторы установок чаще всего состоят из одного витка; питание подводится от генератора средней или высокой частоты через согласующий трансформатор. В качестве охлаждающих жидкостей при закалке используют воду, масло и различные эмульсии, которые подают на поверхность детали через отверстия в индукторе или с помощью специальных устройств.
Лит.: Демичев А. Д., Головин Г. Ф., Шашкин С. В., Высокочастотная закалка, М.—Л., 1965; Простяков А. А., Индукционные нагревательные установки. М., 1970.
А. Б. Кувалдин.
Индукционная печь
Индукцио'нная печь, индукционная плавильная печь, электротермическая установка для плавки материалов с использованием индукционного нагрева . В промышленности применяют в основном индукционные тигельные печи и индукционные канальные печи (рис.).
Тигельная И. п. состоит из индуктора, представляющего собой соленоид , выполненный из медной водоохлаждаемой трубки, и тигля, который в зависимости от свойств расплава изготовляется из керамических материалов, а в специальных случаях — из графита, стали и др. В тигельных И. п. выплавляют сталь, чугун, драгоценные металлы, медь, алюминий, магний. Печи изготовляют с ёмкостью тигля от нескольких кг до нескольких сотен т . Они выполняются: открытыми, вакуумными, газонаполненными и компрессионными; питание печей осуществляется токами низкой, средней и высокой частоты. Основные узлы канальной И. п.: плавильная ванна и так называемая индукционная единица, в которую входят подовый камень, магнитный сердечник и индуктор. Отличие канальных печей от тигельных состоит в том, что преобразование электромагнитной энергии в тепловую происходит в канале тепловыделения, который должен быть постоянно заполнен электропроводящим телом. Для первичного пуска канальных И. п. в канал заливают расплавленный металл или вставляют шаблон из материала, который будет плавиться в печи. При завершении плавки металл из печи сливают не полностью, оставляя так называемое «болото», которое обеспечивает заполнение канала тепловыделения для последующего пуска. Для облегчения замены подового камня индукционные единицы современных печей изготовляют отъёмными. В канальных И. п. выплавляют цветные металлы и их сплавы, чугун. Ёмкость плавильных ванн печей может быть от нескольких сотен кг до сотен т ; питание печей осуществляется током промышленной частоты. Для плавки в И. п. характерны: относительно холодный шлак, так как тепло выделяется в расплавленном металле; большая производительность процесса; интенсивное перемешивание и высокое качество переплавляемого металла. И. п. применяют для переплава и рафинирования металлов, а также в качестве миксеров (копильников) для хранения и перегрева жидкого металла перед разливкой.
Лит.: Вайнберг А. М., Индукционные плавильные печи, 2 изд., М., 1967; Фарбман С. А., Колобнев И. Ф., Индукционные печи для плавки металлов и сплавов, 4 изд., М., 1968.
А. Б. Кувалдин.
Схемы индукционных плавильных печей: а — тигельная, б — канальная; 1 — индуктор; 2 — расплавленный металл; 3 — тигель; 4 — магнитный сердечник; 5 — подовый камень с каналом тепловыделения.
Индукционная сварка
Индукцио'нная сва'рка, см. в ст. Высокочастотная сварка .
