Большая Советская Энциклопедия (ИО)
Шрифт:
Q — Qi = j — V; Q — Qi = S — j. (2)
Из (1) и (2) следует, что степень ионизации a тем выше, чем больше величина j при И. э. положительных ионов и чем меньше j при И. э. отрицательных ионов. При j < V и j > S величина a, а следовательно, и ионный ток растут с ростом Т (рис. 1). Плотность ионного тока j при термоионной эмиссии зависит не только от величины a, но и от скорости испарения частиц с поверхности.
Термоионная эмиссия используется для получения пучков ионов
Если эмиттер находится в электрическом поле, ускоряющем испаряющиеся ионы, то теплота испарения ионов Qi уменьшается с ростом напряжённости поля Е у поверхности эмиттера (Шотки эффект для ионов); при T = Const это сопровождается, согласно (1), ростом величины a.
В сильных полях (E ~ 108в/см) И. э. с большой вероятностью (a » 1 ) происходит при комнатной и более низких температурах. В этом случае И. э. называется полевой эмиссией (автоионной эмиссией, испарением полем). Поля ~108в/см создаются, например, у поверхности тонких острий с радиусом закругления 100—1000
Полевая И. э. используется для подготовки образца в ионном проекторе и в электронном проекторе. Для получения резкого изображения с помощью ионного проектора необходимо создать атомно-гладкую поверхность образца. Полевая И. э. сглаживает поверхность острия, так как у краев и резких выступов электрическое поле сильнее, что приводит к предпочтительному испарению ионов с этих мест.
Ионно-ионная (вторичная ионная) эмиссия происходит при облучении поверхности пучком ионов (первичных). При этом наблюдается эмиссия (выбивание) вторичных ионов и нейтральных частиц (см. также Катодное распыление). В пучке вылетающих ионов присутствуют отражённые от поверхности первичные ионы (иногда изменившие знак заряда), ионы материала мишени и примесей. Ионно-ионная эмиссия характеризуется коэффициент эмиссии К, равным отношению потока вторичных ионов nвт данного типа к потоку nп первичных ионов, бомбардирующих поверхность. Обычно К составляет доли % для однозарядных ионов. Величина К зависит от материала мишени, её температуры, типа первичных ионов, их кинетической энергии, угла падения на поверхность, состава и давления газа, окружающего мишень, и др. (рис. 2). Пространственное распределение вторичных ионов определяется энергией и углом падения первичных ионов. Средняя энергия вторичных ионов обычно не превышает 10 эв. Однако при наклонном падении быстрых ионов на мишень она может быть значительно выше. Ионно-ионная эмиссия применяется для изучения адсорбции, катализа, при исследовании свойств поверхности (см. Ионный микроскоп) и др.
Электронно-ионная эмиссия. Электрон при ударе о поверхность затрачивает часть кинетической энергии на разрыв связи частицы эмиттера с поверхностью. При этом частица может покинуть поверхность в виде иона. Электронно-ионная эмиссия находит применение для изучения состояния адсорбированных частиц.
Фотодесорбция ионов. Поглощение
Если эмиттер облучить интенсивным световым потоком (луч лазера мощностью в импульсе ~ 108—109вт/см2), то наблюдается выход ионов вещества мишени с зарядами различной кратности и даже полностью лишённых электронов (например, Co27+). Источником ионов в этом случае является высокоионизованная плазма, образующаяся вблизи эмиттера при испарении вещества.
Лит.: Добрецов Л. Н., Гомоюнова М. В., Эмиссионная электроника, М., 1966; Фогель Я. М., Вторичная ионная эмиссия, «Успехи физических наук», 1967, т. 91, в. 1, с. 75; Зандберг Э. Я., Ионов Н. И., Поверхностная ионизация, М., 1969; Каминский М., Атомные и ионные столкновения на поверхности металла, пер. с англ., М., 1967.
Н. И. Ионов, В. Е. Юрасова.

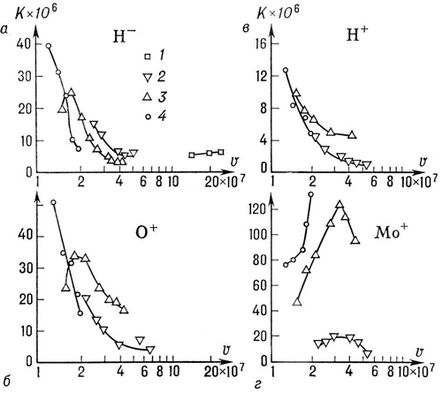

Рис. 2. Зависимость коэффициента К ионно-ионной эмиссии для различных вторичных ионов (H– , H+, O+, Mo+) от скорости v в см/сек первичных ионов [H+(1), Ne+(2), Ar+(3), Kr+(4)] при бомбардировке ими мишени из Mo.

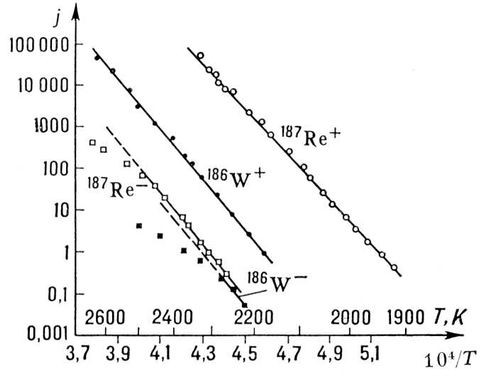

Рис. 1. Зависимость логарифма плотности ионного тока от температуры эмиттера Т при испарении W и Re в виде положительных и отрицательных ионов.
Ионное внедрение
Ио'нное внедре'ние, ионное легирование, введение посторонних атомов внутрь твёрдого тела путём бомбардировки его поверхности ионами. Средняя глубина проникновения ионов в мишень тем больше, чем больше энергия ионов (ионы с энергиями ~ 10—100 кэв проникают на глубину 0,01—1 мкм). При бомбардировке монокристаллов глубина проникновения частиц вдоль определённых кристаллографических направлений резко возрастает (см. Каналирование заряженных частиц).
При интенсивной бомбардировке на И. в. влияет катодное распыление мишени, а также диффузия внедрённых ионов и их выделение с поверхности. Существует максимально возможная концентрация внедрённых ионов, которая зависит от вида иона и мишени, а также от температуры мишени.
И. в. наиболее широко используется при введении примесей в полупроводниковые монокристаллы для создания требуемой примесной электропроводности полупроводника. Следующий за этим отжиг проводится для уничтожения образовавшихся дефектов в кристалле, а также для того, чтобы внедрённые ионы заняли определённые места в узлах кристаллической решётки. И. в. позволяет вводить в разные полупроводниковые материалы точно дозированные количества почти любых химических элементов. При этом можно управлять распределением внедрённых ионов по глубине путём изменения энергии ионов, интенсивности и направления ионного пучка относительно кристаллографических осей. И. в. позволяет создать в полупроводниковом кристалле электронно-дырочный переход на малой глубине, что увеличивает, например, предельную частоту транзисторов.
Лит.: Мейер Дж., Эриксон А., Девис Дж., Ионное легирование полупроводников (кремний, германий), пер. с англ., М., [в печати]; Легирование полупроводников ионным внедрением, пер. с англ., М., 1971.
Ю. В. Мартыненко.
Ионное произведение воды
Ио'нное произведе'ние воды', произведение концентраций (точнее активностей) ионов водорода Н+ и ионов гидроксила OH— в воде или в водных растворах: KB = [Н+] [ОН—]. См. Водородный показатель.
