Котёл паровой

Котёл парово'й, см. Паровой котёл .

Котёл-аккумулятор

Котёл-аккумуля'тор,паровой котёл , обладающий повышенной способностью к аккумулированию и отдаче тепла, что определяется в основном увеличенным водяным объёмом К.-а. и имеет значение для промышленных котлов, работающих главным образом при переменном потреблении пара. С повышением давления или уровня воды в котле (или того и другого) образуется избыток тепла, который может реализоваться при уменьшении давления (когда вода в котле окажется перегретой) на добавочное испарение части воды из водяного объёма.

Котёл-парообразователь

Котёл-парообразова'тель, теплообменный аппарат, применяемый на животноводческих фермах для получения горячей воды и пара, необходимых для мытья молочной посуды, пастеризации молока, запаривания кормов, отопления помещений

и др. производственных целей. Различают К.-п. с вертикальным и горизонтальным расположением котла.

Основные узлы выпускаемых в СССР К.-п. (рис. ) — жаровая и водяная камеры, кипятильные трубы, водоподогреватель, паросборник, паропроводы, контрольные и предохранительные приборы, арматура. К.-п. с горизонтальным расположением котла (типа КВ) работают на различных видах твёрдого топлива, но могут быть переоборудованы для работы на жидком топливе; К.-п. с вертикальным расположением котла (типа КМ) — на твёрдом и жидком топливе.

Характеристика некоторых котлов-парообразователей, выпускаемых в СССР

	КМ-1600	КВ-200	КВ-300	Д-721
Паропроизводительность, кг/ч	300	200	300	800
Избыточное давление пара, кгс/см2	0,7	0,7	0,7	0,7
Объём водяного пространства, л	710	592	1060	900
Поверхность нагрева, м2	11,5	9,0	14,0	16,75
Высота без дымовой трубы, мм	3400	1300	1500	1860

Примечание. 1 кгс/см² = 0,1 Мн/м² .

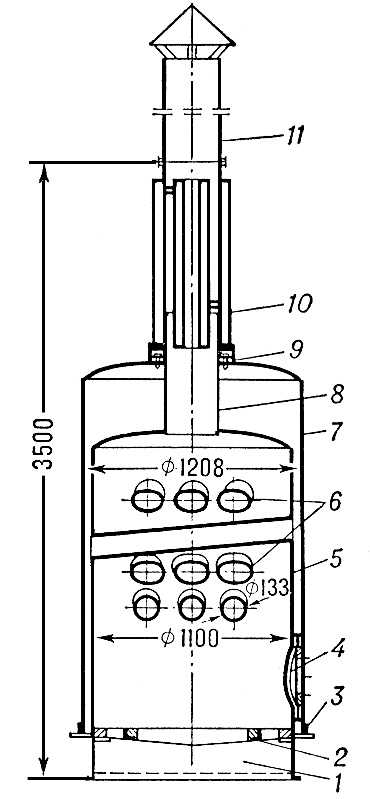

Котёл-парообразователь КМ-1600: 1 — зольник; 2 — колосниковая решётка; 3 — нижнее болтовое соединение; 4 — топочная дверца; 5 — жаровая камера; 6 — кипятильные трубы; 7 — корпус; 8 — труба жаровой камеры; 9 — верхнее болтовое соединение; 10 — водоподогреватель; 11 — дымовая труба.

Котёл-турбина блок

Котёл — турби'на блок, паросиловая установка, состоящая из парового котла, турбины и вспомогательного оборудования; при нормальной работе не имеет связей по пару и воде с др. установками. Поскольку турбина К.—т. б. обычно служит на электростанции для привода генератора, не имеющего связей с др. генераторами, такой блок иногда называют блоком котёл — турбина — генератор (см Блочная тепловая электростанция ).

Пар из котла поступает в цилиндр высокого давления конденсационной турбины, пройдя который, возвращается в котёл в промежуточный пароперегреватель (рис. ). Вторично перегретый пар направляется в цилиндр среднего давления турбины, затем в цилиндр низкого давления и далее в конденсатор . Из конденсатора вода откачивается насосом. Далее она проходит через подогреватели низкого и высокого давления, деаэратор и поступает в котёл. Обычно котёл по ряду причин (например, по условию охлаждения труб поверхностей нагрева) не может работать при нагрузках, меньших определённого значения, и поэтому иногда (например, при пусках блока) пара вырабатывается больше, чем требуется для турбины. В таких случаях избыток пара сбрасывается через редукционное устройство в конденсатор.

В К.— т. б. может быть один котёл на турбину (моноблок) или два котла (дубль-блок). Моноблоки проще и выгоднее экономически. Преимущество дубль-блока в том, что при аварийном выходе из строя одного котла блок может работать с половиной нагрузки.

В К.— т. б. ряд технологических процессов существенно отличается от аналогичных процессов на неблочной электростанции. Например, в К.—т. б. пуск котла и турбины производится одновременно. Это позволяет вести пуск при плавно нарастающих давлении и температуре пара, что улучшает условия прогрева турбины, паропроводов и др. элементов оборудования. В К.—т. б. регулирование нагрузки можно осуществлять путём изменения давления свежего пара (при соответствующей конструкции котла). Ремонт котлов, турбин и всего вспомогательного оборудования на электростанции производится одновременно.

Наращивание мощностей в теплоэнергетике осуществляется в основном путём сооружения крупных блоков с конденсационными

турбинами . В СССР работают К.—т. б. мощностью 150 и 200 Мвт с давлением пара 13 Мн/м² (130 кгс/см² ) и 300, 500 и 800 Мвт с давлением пара 24 Мн/м² (240 кгс/см² ), проектируется блок мощностью 1200 Мвт. Большинство сооружаемых блоков, в том числе и блок мощностью 1200 Мвт, — моноблоки. Неблочные установки строятся главным образом на ТЭЦ, где промежуточный перегрев пара применяется реже. Однако на ТЭЦ уже введены в действие крупные теплофикационные блоки мощностью 250 Мвт с промежуточным перегревом пара.

Н. С. Чернецкий,

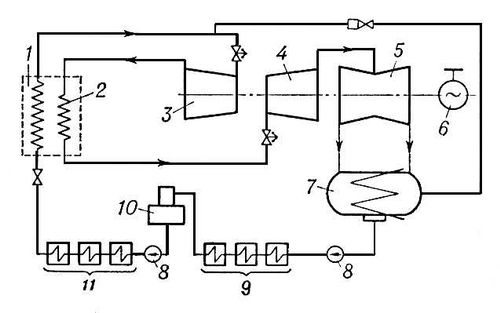

Схема блока котёл — турбина: 1 — котёл; 2 — промежуточный пароперегреватель; 3 — цилиндр высокого давления турбины; 4 — цилиндр среднего давления турбины; 5 — цилиндр низкого давления турбины; 6 — генератор; 7 — конденсатор; 8 — насос; 9 — подогреватель низкого давления; 10 — деаэратор; 11 — подогреватель высокого давления.

Котёл-утилизатор

Котёл-утилиза'тор,паровой котёл , не имеющий собственной топки и использующий тепло отходящих газов каких-либо промышленной или энергетической установки. Температура газов, поступающих в К.-у., колеблется от 350—400°С (при установке К.-у. за двигателями внутреннего сгорания) до 900—1500^о С (за отражательными, рафинировочными и цементными печами). Крупные К.-у. имеют все элементы котлоагрегата , за исключением топочных и др. устройств, связанных с сжиганием топлива. Для малых производительностей и низких давлений применяются К.-у. газотрубные либо с многократной принудительной циркуляцией (рис. ), реже — прямоточные сепараторные и барабанные К.-у. с естественной циркуляцией. Водогрейные К.-у. обычно называются утилизационными экономайзерами , или подогревателями. В некоторых случаях К.-у. настолько сращиваются с элементами технологического оборудования, что не могут быть выделены как самостоятельные агрегаты (устройства для испарительного охлаждения мартеновских печей, химических установок и т. д.). К.-у. широко применяются в химической, нефтяной, пищевой, текстильной и др. отраслях промышленности.

Лит.: Котлы-утилизаторы мартеновских печей, М., 1957; Котлы-утилизаторы и энерготехнологические агрегаты. Каталог-справочник, [М.], 1969.

И. Н. Розенгауз.

Схема котла-утилизатора с принудительной циркуляцией: 1 — барабан; 2 — испарительная часть; 3 — пароперегреватель; 4 — водяной экономайзер.

Котельная установка

Коте'льная устано'вка, комплекс устройств для получения водяного пара под давлением (или горячей воды). К. у. состоит из котлоагрегата и вспомогательного оборудования: газо- и воздухопроводов, трубопроводов пара и воды с арматурой, тягодутьевых устройств и др. К. у. малой мощности обычно не имеют перечисленных вспомогательных устройств, но в их состав входят питательный насос с арматурой и сооружения для водоподготовки . Такие К. у., а также водогрейные котлы и мощные установки теплоэлектроцентралей и промышленных предприятий обычно комплектуются по несколько штук в котельной (котельном цехе) с общей питательной магистралью и сборным паропроводом. В котельной обычно имеется возможность взаимного резервирования К. у. и ремонта одной из них без уменьшения общего количества отдаваемого пара или горячей воды. К. у. большой мощности, работающие с промежуточным перегревом пара, являются составной частью установки, называемой котёл—турбина блок . В этом случае ремонт К. у., турбины и генератора такого блока производится одновременно. Мощные К. у. занимают помещения объёмом в сотни тыс. м³ , сжигают до 600 т/ч топлива, вырабатывая до 4 тыс. т/ч пара. См. также Паровой котел , Парогенератор .

И. Н. Розенгауз.
