При массовом производстве предварительная (черновая) зачистка отливок (обдирка) осуществляется в литейных цехах. Во время этой операции также подготавливаются базы для механической обработки отливок на автоматических линиях в механических цехах. Заключительные операции могут производиться и на автоматических линиях. На рис. 5 показана автоматическая линия японской фирмы «Норитакэ» для зачистки блоков цилиндров автомобиля. Такая линия позволяет обработать 120 блоков за 1 ч.
Возможности механизации и автоматизации Л. п. особенно возросли после разработки принципиально новых технологических
Лит.: Нехендзи Ю. А., Стальное литье, М., 1948; Гиршович Н. Г., Чугунное литье, Л. — М., 1949; Фанталов Л. И., Основы проектирования литейных цехов, М., 1953; Рубцов Н. Н., Специальные виды литья, М., 1955; его же, История литейного производства в СССР, 2 изд., ч. 1, М., 1962; Аксенов П. Н., Технология литейного производства, М., 1957; его же, Оборудование литейных цехов, М., 1968.
Д. П. Иванов, В. Н. Иванов.

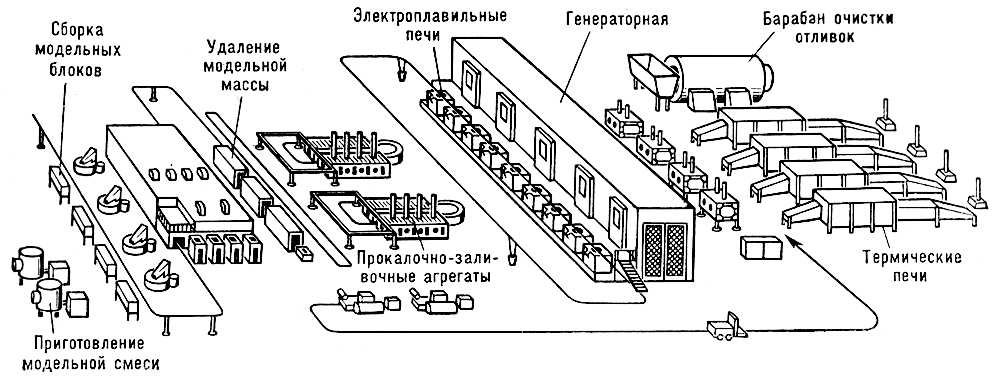

Рис. 6. Комплексно-автоматизированный цех литья по выплавляемым моделям с годовым выпуском 2500 т отливок в год.

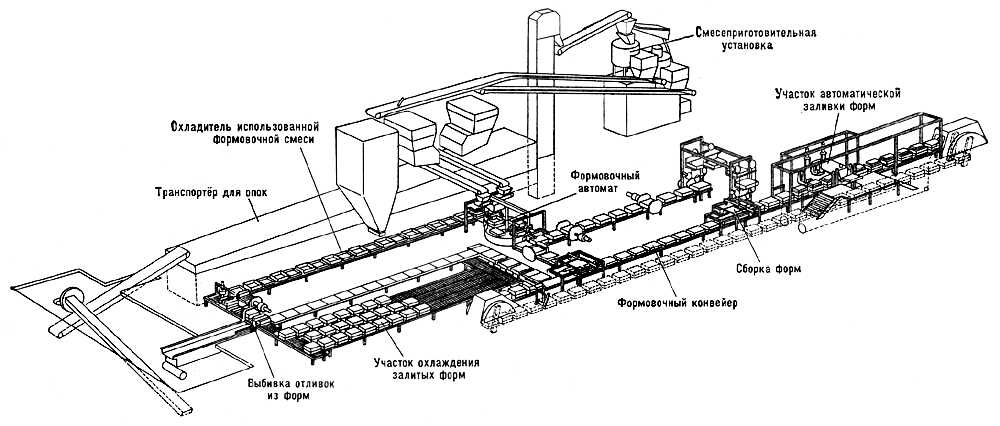

Рис. 3. Автоматическая линия системы Бюрер — Фишер (Швейцария) для изготовления форм, заливки их сплавом и выбивки готовых отливок.

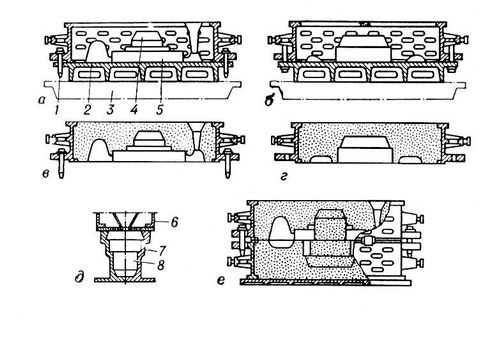

Рис. 1. Основные элементы литейной оснастки при получении отливки в разовой форме: а и б — модельный комплект верхней и нижней полуформы с опокой; в и г — верхняя и нижняя заформованные опоки; д — формовка стержневого ящика; е — литейная форма, подготовленная к заливке; 1 — направляющий штырь; 2 — подмодельная плита; 3 — стол формовочной машины; 4 — стержневой знак; 5 — модель; 6 — головка пескострельной машины; 7 — стержневой ящик; 8 — стержень.

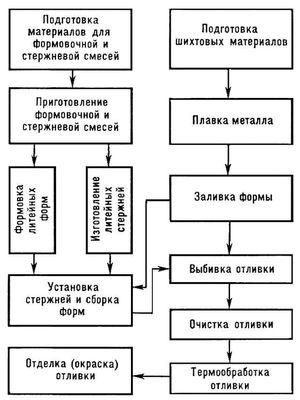

Рис. 2. Основы операции технологического процесса получения отливки в песчаной форме.

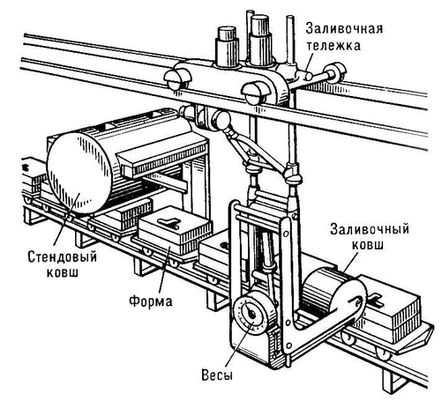

Рис. 4. Установка для автоматической заливки форм на конвейере завода Г. Фишер (Швейцария).

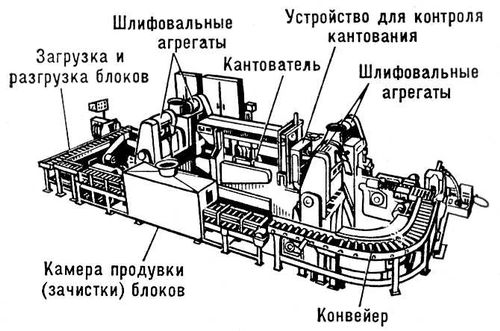

Рис. 5. Автоматическая линия зачистки блока цилиндров со шлифовальными агрегатами (фирма «Норитакэ», Япония).
«Литейное производство»
«Лите'йное произво'дство», ежемесячный научно-технический и производственный журнал, орган министерства станкостроительной и инструментальной промышленности
Литейный автомат
Лите'йный автома'т, предназначен для выполнения определённой технологической операции или комплекса операций в литейном производстве по заданной программе. Л. а. позволяют повысить производительность труда и обеспечивают высокий уровень стабильности качества продукции. Созданы Л. а. для приготовления и регенерации формовочных и стержневых смесей, изготовления форм и стержней, заливки форм и их выбивки, очистки отливок и т. д. Л. а. широко используются при получении отливок из цветных сплавов методом литья под давлением. Наибольшее распространение получили Л. а. в крупных литейных цехах массового производства.
Литейный двор
Лите'йный двор, часть доменного цеха, расположенная непосредственно у печи и предназначенная для проведения работ по выпуску чугуна и шлака (см. Доменное производство). В современных цехах Л. д. находятся под крышей. К ним примыкают рельсовые пути для чугуновозных и шлаковозных ковшей. До изобретения и внедрения разливочных машинна Л. д. велась и разливка чугуна в изложницы или песочные формы для получения чушек.
Литейный стержень
Лите'йный сте'ржень, применяемая в литейном производстве отъёмная часть литейной формы, оформляющая преимущественно внутренние полости отливки. В тех случаях, когда конфигурация литейной модели затрудняет её извлечение из литейной формы, Л. с. используют и для формирования наружных частей отливки. Л. с. имеют знаки, которые устанавливают на опорные поверхности — знаки литейной формы. Л. с. изготовляют на стержневых машинах, из специальных стержневых смесей с последующей их сушкой или отверждением, в том числе непосредственно в стержневых ящиках.
Литейный чугун
Лите'йный чугу'н, выплавляемый в доменной печи чугун, содержащий подавляющую часть углерода в виде свободного графита и имеющий в своём составе кремний до 3,75%; применяется для получения отливок в литейном производстве. Выплавляют коксовый, древесноугольный и специальный Л. ч.
В СССР чугун выпускают 6 марок от ЛКО до ЛК5 с содержанием углерода 3,5—4,5%, кремния 0,75—3,75%, которые по содержанию марганца делятся каждая на 3 группы, по содержанию серы — на 3 категории, по содержанию фосфора — на 4 класса. Древесноугольный чугун, выпускаемый в ограниченном количестве, содержит углерода 3,7—4,4%, кремния 1,25—2,75% и значительно меньше фосфора и серы по сравнению с коксовым чугуном. Для отливок особо высокого качества используют так называемый синтетический чугун, получаемый переплавом стальных отходов и собственного возврата и науглероживаемый графитсодержащими материалами.
