Лит.: Пляцкий В. М., Технология литья под давлением, 3 изд., М., 1957; Беккер М. Б., Литье под давлением,2 изд., М., 1973.

М. Б. Беккер.

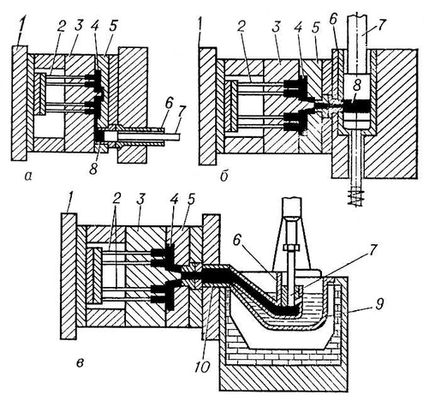

Схемы литья под давлением на машинах с камерами прессования: а — холодной горизонтальной; б — холодной вертикальной; в — горячей; 1 — плита крепления подвижной части формы; 2 — выталкиватели; 3 — подвижная матрица формы; 4 — полость формы (отливка); 5 — неподвижная матрица формы; 6 — камера прессования; 7 — прессующий поршень; 8 — пресс-остаток; 9 — тигель нагревательной передачи; 10 — обогреваемый мундштук.

Литьё под давлением полимерных материалов

Литьё под давле'нием полимерных

материалов, метод изготовления изделий различной формы из пластических масс (термопластови реактопластов) и резиновых смесей, при котором материал нагревается и размягчается (пластицируется) в обогреваемом цилиндре литьевой машины (рис.), откуда под давлением червяка или поршня нагнетается в литьевую форму. После остывания материала (для термопластов), отверждения (для реактопластов) или вулканизации (для резиновых смесей) он сохраняет конфигурацию и размеры изделия. Метод пригоден для переработки термопластов в изделия объёмом от 0,1 до 30 000 см³, а также специально разработанных реактопластов и резиновых смесей в изделия объёмом до 3000 см³. Преимущества метода по сравнению с другими методами формования изделий из полимерных материалов — высокие производительность и качество изготовляемых изделий.

Лит.: Завгородний В. К., Калинчев Э. Л., Махаринский Е. Г., Оборудование предприятий по переработке пластмасс, Л., 1972.

В. К. Завгородний.

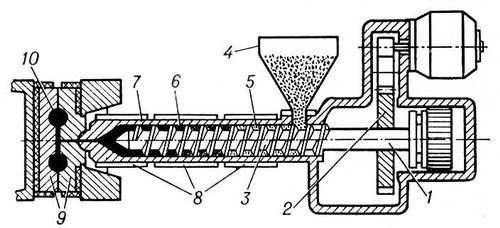

Червячная литьевая машина для полимерных материалов: 1 и 2 — приводы поступательного и вращательного движений червяка; 3 — червяк (при пластикации материала совершает вращательное и медленное поступательное движение вправо; при нагнетании материала в форму — быстрое поступательное движение влево); 4 — бункер; 5 — нагреваемый материал; 6 — расплавленный (пластицированный) материал; 7 — обогреваемый цилиндр; 8 — обогреватели; 9 — литьевая форма; 10 — изделие.

Литьё художественное

Литьё худо'жественное, наиболее распространённый способ перевода в металл произведений скульптуры, а также изготовления металлических сосудов, настольных приборов, светильников и пр.; художественные произведения, выполненные этим способом.

Л. х. зародилось в эпоху освоения человеком способов добычи и обработки металла (см. Бронзовый век). С развитием литейного производства Л. х. постепенно выделилось в отдельную отрасль, где художественными задачами диктуются специфические приёмы формовки модели и методы литья (нередко в расчёте на получение одной отливки), выбор металла или сплава для определённого вида изделия. Этим же задачам служит доработка (часто авторская) поверхности отливок (чеканка, гравировка, патинирование, золочение и т. п.), благодаря которой даже тиражируемые изделия приобретают свойства уникального произведения.

Основная технология Л. х. вырабатывалась при использовании в качестве исходного материала бронзы (см. Бронза в искусстве), которая с древности и до наших дней — самый употребляемый сплав для художественных изделий. С 4 в. для литья небольших вещей начали обращаться к олову (амулеты из коптских гробниц 4—7 вв.), из которого в 16—18 вв. отливали плакетки, медали и главным образом сосуды (чаши, кубки и т. п.), имитировавшие более дорогое серебро. Благодаря мягкости металла эти изделия имеют скруглённые края, текучий рельеф в изображениях, выполнявшихся преимущественно гравировкой. В 17—18 вв. отливалась парковая скульптура из свинца (Версаль, Петродворец), текучесть которого использовалась для создания эффекта как бы растворённых в воздушной среде контуров фигур и складок одеяний. С 15 в. в Германии, а затем и в др. странах Европы (в России — с конца 17 в.; см. также Каслинское литьё) развилось Л. х. из чугуна (парковая скульптура, надгробия, решётки, ограды, садовая мебель и пр.). Более массивное, чем бронзовое, но более дешёвое чугунное литьё со свойственной ему выразительностью весомого материала и глухого тона (от светло-серого до густо-чёрного) применяется ныне почти так же широко, как и бронзовое.

Лит.: Зотов Б. Н., Формовка художественного литья, М., 1947.

И. М. Глозман.

Литьё центробежное

Литьё центробе'жное, изготовление отливок в металлических формах, при котором расплавленный металл подвергается действию центробежных сил. Заливаемый металл отбрасывается к стенкам формы и, затвердевая, образует отливку. Этот способ литья широко распространён в промышленности при получении пустотелых отливок со свободной поверхностью — чугунных и стальных труб, колец, втулок, обечаек и т. п. В зависимости от положения оси вращения форм различают горизонтальные и вертикальные литейные центробежные машины. Горизонтальные машины (рис., а) наиболее часто применяют при изготовлении труб. При получении отливок на машинах с вертикальной осью вращения (рис., б) металл из ковша заливают в форму, укрепленную на шпинделе, приводимом во вращение электродвигателем. Центробежная сила прижимает металл к боковой цилиндрической стенке. Форма вращается до полного затвердевания металла, после чего её останавливают и извлекают отливку. Сложные внутренние стенки отливки выполняют при помощи стержней. Стенки форм для отливок со сложной наружной поверхностью покрывают формовочной смесью, которую уплотняют роликами, образуя необходимый рельеф. Отливки, полученные методом центробежного литья, по сравнению с отливками, полученными другими способами, обладают повышенной плотностью во внешнем слое.

Лит.: Константинов Л, С., Центробежное литье чугунных отливок, [М.], 1959; Юдин С. Б., Розенфельд С. Е., Левин М. М., Центробежное литье, М., 1962.

Н. П. Дубинин.

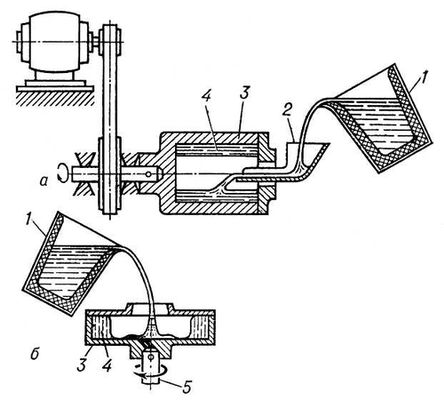

Схема получения отливок способом центробежного литья на машинах с горизонтальной (а) и вертикальной (б) осями вращения: 1 — ковш; 2 — жёлоб; 3 — форма; 4 — отливка; 5 — шпиндесль.

Литьевое прессование пластмасс

Литьево'е прессова'ние пластма'сс, трансферное прессование, метод изготовления изделий различной формы из реактопластов, при котором материал размягчается (пластицируется) в литьевом цилиндре (тигле), откуда нагнетается в пресс-форму (рис.), где, отверждаясь, принимает конфигурацию и размеры изделия. В некоторых случаях в тигель может загружаться пластицированный материал из экструдера. Л. п. п. осуществляют на универсальных прессах с одним рабочим плунжером для замыкания пресс-формы и нагнетания в неё материала или на специализированных прессах, у которых замыкание пресс-формы осуществляется одним плунжером, а нагнетание материала — другим.

Л. п. п. применяют для формования изделий сложной конфигурации, повышенной точности, с тонкой арматурой и глубокими отверстиями, с большой разницей в толщине стенок. По технологии и оборудованию Л. п. п. занимает промежуточное место между прессованием полимерных материалов и литьём под давлением полимерных материалов.

Лит.: Завгородний В. К., Механизация и автоматизация переработки пластических масс, 3 изд., М., 1970.

В. К. Завгородний.

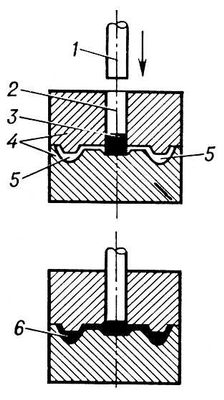

Схема литьевого прессования пластмасс: 1 — плунжер; 2 — литьевой цилиндр; 3 — нагретый материал; 4 — замкнутая форма; 5 — оформляющая полость формы; 6 — изделие.

Лиувилль Жозеф

Лиуви'лль (Liouville) Жозеф (24.3.1809, Сент-Омер, — 8.9.1882, Париж), французский математик, член Парижской АН (1839). Профессор Политехнической школы (1833) и Коллеж де Франс (1839). Построил теорию эллиптических функций, рассматриваемых им как двоякопериодической функции комплексного переменного; исследовал краевую задачу для линейных дифференциальных уравнений второго порядка (т. н. Штурма — Лиувилля задача), дал доказательство существования и фактическое построение трансцендентных чисел. Установил фундаментальную теорему в механике (Лиувилля теорему), теорему об интегрировании канонических уравнений динамики.
