С организационно-хозяйственным укреплением колхозов форма их производственно-технического обслуживания через МТС перестала соответствовать потребностям развития производительных сил сельского хозяйства. Февральский пленум ЦК КПСС (1958) признал необходимым изменить прежний порядок производственно-технического обслуживания колхозов через МТС и перейти к продаже техники непосредственно колхозам, реорганизовав МТС в ремонтно-технические станции. Рекомендации пленума законодательно закреплены решениями 1-й сессии Верховного Совета СССР 5-го созыва (март 1958). В 1958—59 колхозы купили тракторов, машин и оборудования на 32 млрд. рублей (в том числе эксплуатировавшихся ранее в МТС — на 18 млрд. рублей).
Опыт строительства МТС при организации крупного сельскохозяйственного социалистического производства в СССР использован в ряде других социалистических стран в соответствии с их историческими условиями и особенностями развития сельского хозяйства.
Основные показатели развития МТС
| 1932 | 1940 | 1953 | 1957 | |
|
| 2446 | 7069 | 8985 | 7903 |
| Количество тракторов в пересчёте на 15-ти сильные, тысяч штук | 73,3 | 557 | 1007 | 1044 |
| Выполнено работ в пересчёте на пахоту, млн. га | 35,1 | 227,3 | 486,5 | 570,7 |
Машинно-тракторный агрегат
Маши'нно-тра'кторный агрега'т сельскохозяйственный, сочетание трактора или двигателя с сельскохозяйственными машинами (орудиями) для выполнения механизированных операций и процессов в сельскохозяйственном производстве. Если машина имеет свой двигатель и передаточный механизм для привода рабочих органов и передвижения по полю, то такой агрегат называется самоходным. М.-т. а. может быть простым, комплексным и сложным. Простой М.-т. а. выполняет одну операцию (например, культивацию): комплексный, состоящий из отдельных рабочих машин, — 2 последовательные операции (например, пахоту с боронованием); сложный (например, комбайновый) — 2 и более операций одной машиной. По видам технологических процессов М.-т. а. подразделяют на пахотные, посевные, уборочные, транспортные, кормоприготовительные и другие; по способу выполнения работ — на передвижные, перемещающиеся по полю, стационарно-передвижные — с периодическим передвижением агрегата по полю и стационарным выполнением технологического процесса (например, погрузка копен в транспортные средства, раздача кормов и др.) и стационарные — с установкой рабочей машины на определённом месте (зерноочистительный агрегат и другие); по способу соединения машины с трактором — на прицепные, полунавесные и навесные. Прицепной М.-т. а. состоит из трактора и прицепной машины, имеющей свою ходовую часть, или из нескольких прицепных машин и сцепки. Прицепные машины располагают относительно продольной оси трактора симметрично (сеялки, культиваторы и т. д.) или асимметрично (плуги, жатки, косилки и др.). Навесной М.-т. а. состоит из трактора (самоходного шасси) и навесной машины или нескольких таких машин и навесной (полунавесной) сцепки. Размещение навесных машин относительно трактора показано на рисунке . Выбор того или иного навесного М.-т. а. зависит от условий работы. В полунавесном М.-т. а. при транспортном и рабочем положениях машина опирается на срои опорные колёса и навесную систему трактора.
М.-т. а. бывают тяговыми, тягово-приводными и приводными. В тяговых М.-т. а. мощность двигателя трактора расходуется на перемещение трактора и рабочей машины, выполняющей какой-либо производственный процесс (вспашку, культивацию и т. д.). Тяговый М.-т. а., состоящий из трактора с прицепом (кузовом), называется транспортным. В тягово-приводных М.-т. а. мощность двигателя используется для перемещения трактора и машины, а также для привода её рабочих органов. Привод может быть осуществлен через вал отбора мощности трактора (льнокомбайн, силосоуборочный комбайн и т. д.) или ходовых либо опорных колёс (например, сеялки). В приводных стационарных или стационарно-передвижных М.-т. а. мощность двигателя передаётся рабочей машине посредством вала отбора мощности, ремённой передачи, а также электро- или гидропривода.
А. В. Еленев.

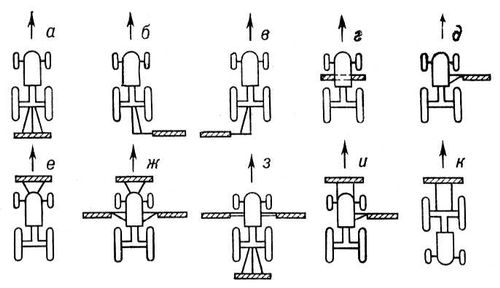

Схемы агрегатирования навесных машин с трактором: a — сзади; б — сзади справа; в — сзади слева; г — между передней и задней осями (на самоходном шасси) посредине; д — между передней и задней осями справа; е — спереди посредине (фронтально); ж — спереди и посредине (слева и справа); з — посредине слева и справа и сзади; и — спереди и посредине справа; к — фронтально сзади (при движении трактора задним ходом).
Машинно-тракторный парк
Маши'нно-тра'кторный парк в сельском хозяйстве, совокупность машин, необходимых для механизации работы по возделыванию сельскохозяйственных культур. М.-т. п. состоит из следующих групп: тракторы (самоходные шасси) как универсальное энергетическое средство; агрегатируемые с ними сельскохозяйственные машины (плуги, сеялки, бороны, культиваторы, косилки, различные уборочные не самоходные машины и другие); самостоятельно работающие уборочные машины; стационарные машины с индивидуальным или групповым приводом рабочих органов; транспортные машины. В соответствии с требованиями комплексной механизации сельскохозяйственные машины, входящие в состав М.-т. п., объединяют в комплексы для возделывания отдельных сельскохозяйственных культур с учётом особенностей производства в различных природно-климатических зонах. Структура этих комплексов машин изменяется в результате
Машинные масла
Маши'нные масла' , один из видов индустриальных масел .
Машинный зал
Маши'нный зал электростанции, часть здания станции, где размещаются агрегаты, вырабатывающие электроэнергию, — электрические генераторы и вращающие их двигатели (турбины, дизеля) с относящимся к ним вспомогательным оборудованием. М. з. ГРЭС, теплоэлектроцентрали (ТЭЦ), атомной электростанции (АЭС), гидроэлектрические станции (ГЭС), газотурбинной, дизельной и геотермальной электростанций различаются по типу установленного в них оборудования и его компоновке.
В М. з. ГРЭС, ТЭЦ и АЭС располагаются турбогенераторы , паровые турбины , конденсаторы , теплообменники, системы регенерации, питательные, циркуляционные, конденсационные и дренажные насосы, оборудование для собственных нужд электростанции. В М. з. ТЭЦ, кроме того, устанавливаются сетевые подогреватели и их насосы. В М. з. АЭС, работающих на влажном или слабоперегретом паре, размещаются промежуточные сепараторы и пароперегреватели. По расположению турбоагрегатов различают М. з. с поперечной и продольной компоновкой. Турбины и генераторы устанавливаются в М. з. на железобетонных или металлических фундаментах. Высота фундамента зависит от мощности и конструктивных особенностей устанавливаемого оборудования. Верхняя отметка фундамента является отметкой обслуживания турбоагрегата. Часть М. з., расположенная ниже отметки обслуживания, называется конденсаторным помещением. Зона М. з., занимаемая одним турбоагрегатом, его вспомогательным оборудованием и ремонтными площадками, называется ячейкой. В одноконтурных АЭС отдельные агрегаты устанавливаются в бетонных боксах; большая часть оборудования имеет биологическую защиту. Монтажная площадка для сборки основного и вспомогательного оборудования агрегата на современных многоагрегатных электростанциях находится непосредственно около каждого нового агрегата (временная площадка). У капитальной стены М. з. (у агрегата № 1) находится монтажная площадка для проведения крупного ремонта уже эксплуатируемого оборудования. Наружная стена М. з. граничит с распределительным устройством. Со стороны служебных помещений торцевая стена М. з. капитальная, со стороны возможного расширения станции — временная.
Размеры М. з. тепловой электростанции зависят от числа установленных агрегатов, их мощности, типа и взаимного расположения. Например, типовой проект ГРЭС-2400 (8 агрегатов по 300 Мвт ) предусматривает длину М. з. 432 м , ширину 41,5 м , высоту 31,5 м . Под М. з. размещается подвал глубиной 3,3 м . Отметка обслуживания турбоагрегатов находится на высоте 9 м над полом конденсаторного помещения. М. з. оборудован двумя мостовыми кранами грузоподъёмностью 75/20 т . Строительные конструкции М. з. выполняют из сборного железобетона в виде двух продольных рядов колонн, несущих верхнее перекрытие и подкрановые конструкции. В южных районах М. з. часто делают открытыми. М. з. типовой ГРЭС-600 (4 турбоагрегата по 150 Мвт ) закрывается только в пределах конденсаторного помещения до перекрытия на отметках обслуживания турбоагрегата. Монтаж оборудования М. з. открытого типа производится портальным краном.
М. з. газотурбинной и дизельной электростанций являются основными частями главного корпуса, где располагается всё рабочее оборудование: газовые турбины, дизели, электрические генераторы тока, компрессоры, пусковые двигатели, камеры сгорания.
М. з. гидроэлектрической станции является верхним строением здания ГЭС. В М. з. ГЭС с вертикальными агрегатами располагаются гидрогенераторы или только верхние их надстройки, колонки регулятора скорости вращения и котёл маслонапорной установки, щиты управления гидроагрегатами, устройства автоматического управления и регулирования. В М. з. ГЭС с горизонтальными агрегатами размещаются также гидротурбины с регулирующими устройствами. В М. з. гидроаккумулирующих электростанций (ГАЭС) при трёхмашинной схеме устанавливают агрегаты в составе: турбина — генератор — насос, а при двухмашинной схеме — обратимые гидроагрегаты. М. з. может быть полногабаритным с внутренними мостовыми кранами для монтажа оборудования, полуоткрытым или пониженным с установкой основного крана снаружи. Существуют ГЭС без М. з. с открытым расположением гидрогенераторов. Высота и ширина полногабаритного М. з. зависят от условий монтажа, демонтажа и транспортировки оборудования. Длина М. з. ГЭС определяется числом установленных агрегатов и их размерами, расстоянием между агрегатами и габаритами монтажной площадки. Например, в М. з. крупнейшей в мире Красноярской ГЭС установлено 12 агрегатов мощностью 508 Мвт каждый с радиально-осевыми турбинами; длина М. з. около 330 м , ширина 30 м , высота 20 м .
