В электродинамическом М. катушечного типа, который изобрели американские учёные Э. Венте и А. Терас в 1931, применена диафрагма из тонкой полистирольной плёнки или алюминиевой фольги, жестко связанная с катушкой из тонкой проволоки, находящейся в кольцевом зазоре магнитной системы (рис. 2 ). При колебаниях диафрагмы под действием звуковой волны витки катушки пересекают магнитные силовые линии и в катушке наводится эдс, создающая переменное напряжение на её зажимах. Такой М. прост по конструкции, имеет небольшие габариты, надёжен в эксплуатации. В электродинамическом М. ленточного типа, изобретённом немецкими учёными Э. Герлахом и В. Шотки в 1924, вместо катушки в магнитном поле располагается гофрированная ленточка из очень тонкой (порядка 2 мкм ) алюминиевой фольги. Такой М. применяется главным образом для музыкальных передач из студий.
В конденсаторном
В электретном М., изобретённым японским учёным Ёгути в начале 20-х гг. 20 в. и по принципу действия и конструкции схожем с конденсаторным, роль неподвижной обкладки конденсатора и источника постоянного напряжения играет пластина из электрета .
В пьезоэлектрическом М., впервые сконструированном советскими учёными С. Н. Ржевкиным и А. И. Яковлевым в 1925, звуковые волны воздействуют на пластинку из вещества, обладающего пьезоэлектрическими свойствами, например из сегнетовой соли, вызывая на её поверхности появление электрических зарядов (см. Пьезоэлектричество ). В электромагнитном М. звуковые волны воздействуют на мембрану, жестко связанную со стальным якорем, при колебаниях которого в зазоре постоянного магнита на выводах неподвижной катушки из провода, намотанного поверх якоря, появляется эдс. Пьезоэлектрические и электромагнитные М. применяются главным образом в радиолюбительских устройствах и слуховых аппаратах.
В стереофоническом радиовещании и звукозаписи применяют систему из двух одинаковых однонаправленных М. (чаще конденсаторных или электродинамических М.), помещенных в общем корпусе вплотную один под другим так, что направления их максимальная чувствительности расположены под углом 90° одно к другому (стереофонический М.).
В таблице приведены усреднённые значения основных параметров М. (в скобках указаны классы качества: Вк — высший, 1к — первый, 2к — второй, 3к — третий).
| Тип микрофона | Параметры | ||
| диапазон воспроизводимых частот, гц | неравномерность частотной характеристики, дб | осевая чувствительность на частоте 1000 гц, мв xм2 /н | |
| Угольный | 300—3400 (3 к) | 20 | 1000 |
| Электродинамический катушечного типа | 100—10 000(1к) | 12 | 0,5 |
| 30—15 000 (Вк) | ~1,0 | ||
| Электродинамический ленточного типа | 50—10 000 (1к) | 10 | 1 |
| 70—15 000 (Вк) | 1,5 | ||
| Конденсаторный | 30—15 000 (Вк) | 5 | 5 |
| Пьезоэлектрический | 100—5 000 (2к) | 15 | 50 |
| Электромагнитный | 300—5 000 | 20 | 5 |
Лит.: Фурдуев В. В., Акустические основы вещания, М., 1960; Дольник А, Г., Эфрусси М. М., Микрофоны, 2 изд., М., 1967.
А. В. Никонов.

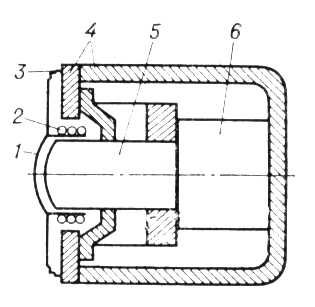

Рис. 2б. Электродинамический микрофон катушечного типа МД-56. Схема устройства: 1 — диафрагма; 2 — звуковая катушка; 3 — гофрированный воротник; 4 — магнитопровод; 5 — полюсный наконечник; 6 —

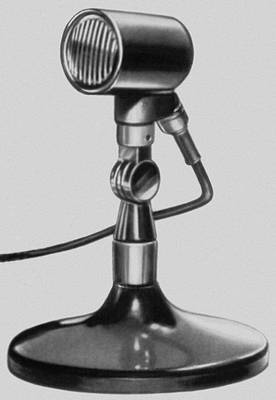

Рис. 2а. Электродинамический микрофон катушечного типа МД-56. Внешний вид.

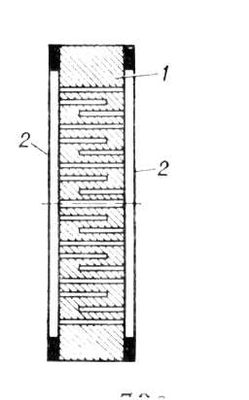

Рис. 3б. Конденсаторный микрофон типа 19A-4. Схема устройства; 1 — неподвижный электрод; 2 — мембрана.

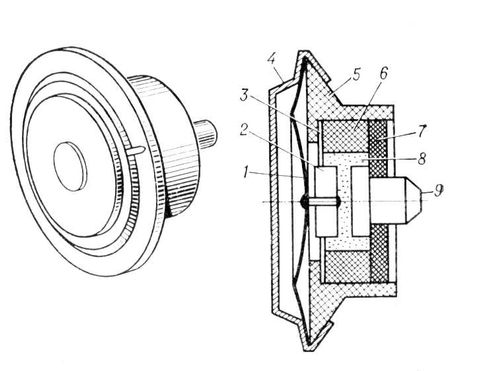

Рис. 1. Капсюль типа МК-10 угольного микрофона: а — внешний вид; б — схема устройства; 1 — мембрана; 2 — подвижный электрод; 3 — слюдяная шайба; 4 — перфорированная металлическая крышка; 5 — корпус; 6 — пластмассовое кольцо; 7 — шайба; 8 — угольный порошок; 9 — неподвижный электрод.
Рис. 3а. Конденсаторный микрофон типа 19A-4. Внешний вид.
Микрофонный эффект
Микрофо'нный эффе'кт, явление нежелательного изменения параметров электрической, магнитной цепи или электронного прибора, вызванное механическими вибрациями, сотрясениями и, в частности, звуковыми колебаниями. М. э. приводит к возникновению помех в работе радиоэлектронной аппаратуры (усилителей электрических колебаний звуковых частот, супергетеродинных радиоприёмников и др.), прослушивается как характерный звон в громкоговорителе. В усилителе М. э. возникает в основном вследствие смещения электродов входной электронной лампы, в радиовещательном приёмнике — пластин конденсатора переменной ёмкости в цепи гетеродина. Возбудителем М. э. может быть звуковая волна громкоговорителя. Предотвращение М. э. достигается: амортизацией ламповых панелей, креплений конденсаторов; увеличением жёсткости конструкций ламп (см. Стержневая лампа , Нувистор ); исключением непосредственного влияния звуковых волн от громкоговорителя на радиодетали и т. д. В полупроводниковых приборах М. э. отсутствует. Своё название М. э. получил вследствие аналогии между физическими процессами, происходящими при М. э. и в микрофоне .
Микрофотометр
Микрофото'метр, микроденситометр, прибор для измерения оптических плотностей на малых участках фотографических изображений — спектрограмм, рентгенограмм, астрономических фотографий, аэрофотоснимков и т. п. М. является видоизменением другого оптического измерительного прибора — денситометра , отличаясь от него наличием микроскопической оптики, обычно 25—40-кратного увеличения. Различают однолучевые М., работающие по методу прямого отсчёта, и значительно более распространённые двухлучевые, в которых интенсивности двух световых пучков уравниваются аналогично тому, как это происходит в двухлучевых денситометрах. М. разделяются также на нерегистрирующие (с индивидуальным измерением каждого отдельного участка изображения) и регистрирующие. В последних непрерывным образом фиксируются результаты измерений вдоль заданной линии (прямой, окружности и т. п.).
Максимальная оптическая плотность Dmax , которую можно измерить данным М., связана с площадью измеряемого участка изображения s соотношением
10Dmax /s = const.
Постоянная здесь характеризует чувствительность М.; для разных типов М. она может составлять от нескольких сотых долей до нескольких десятков мкм– 2 . Это означает, что, например, наиболее чувствительными М. можно измерять оптические плотности, близкие к 3,0, на площадках около 100 мкм2 . Такая чувствительность в десятки и сотни тыс. раз больше, чем у обычных денситометров.
Приёмниками света в современных М. чаще всего служат многокаскадные фотоэлектронные умножители (в старых моделях — селеновые фотоэлементы). Точность измерений М. обычно 0,01—0,03 единиц оптической плотности.
Особыми типами М. являются изофотометры (эквиденситометры), с помощью которых определяют на измеряемом фотографическом изображении геометрические места точек равных оптических плотностей и записывают их в виде т. н. изофот, или эквиденсит, а также микроспектрофотометры, служащие для измерения в монохроматическом свете спектральных кривых поглощения тонкослойных объектов, окраска которых резко меняется по их поверхности (например, хроматограмм).
