В каменной (набросной) П. экран или центральный водонепроницаемый элемент (диафрагму) выполняют из железобетона, асфальта, дерева, металла, полимерных материалов. Требование малой водопроницаемости распространяется и на основание П. Если грунт основания проницаем на большую глубину, его покрывают перед П. понуром (например, из глины), образующим с экраном одно целое. П. с ядром дополняется устройством в основании стальной шпунтовой стенки или противофильтрационной завесы. Камень в каменнонабросную и каменно-земляную П. отсыпается слоями большой высоты.

Бетонные П. обычно классифицируют по конструктивному признаку в зависимости от условий работы на сдвиг; соответственно этому различают 3 основных типа П. (рис. 2) — гравитационные плотины, арочные плотины, контрфорсные плотины. Осн. материалом для современных бетонных П. (преимущественно гравитационных) служит гидротехнический бетон. Один из важнейших вопросов при возведении бетонных П. —

снижение фильтрации воды в основании. С этой целью в основании высокой бетонной П. вблизи верховой грани устраивается противофильтрационная завеса. На остальном участке основание дренируется для уменьшения давления воды на подошву П., что повышает устойчивость сооружения. Гравитационная и контрфорсная П., во избежание образования трещин вследствие температурных колебаний, разрезаются по длине на короткие секции, швы между которыми перекрываются водонепроницаемыми уплотнениями (см. Гидроизоляция). Для предотвращения появления трещин в результате усадки бетона при твердении и снижения температурных напряжений П. бетонируют отдельными блоками ограниченных размеров, применяют искусственное охлаждение составляющих бетонной смеси и уложенного в блоки бетона посредством циркуляции охлаждающей жидкости (от холодильной установки) по системе труб, проложенных в теле П. Бетонная П. в русле реки обычно сооружается в 2 очереди под защитой ограждающих котлованы перемычек. При возведении первой очереди П. река течёт по свободной части русла; при второй — через оставленные в П. отверстия (прораны), которые закрывают по окончании всех строительных работ. Если русло реки узкое, бетонная П. строится в один приём, с временным отводом реки в береговые водоводы. Распространённая в практике гидротехнического строительства низконапорная бетонная водосливная плотина, возводимая на нескальном основании и предназначенная для пропуска больших расходов воды, имеет конструкцию, показанную на рис. 3. Основу её составляют водосливные пролёты, образованные бетонным флютбетом и быками и перекрываемые гидротехническими затворами. За водосливами устраивается массивное крепление русла — водобой (иногда заглубленное в виде водобойного колодца), далее располагается более лёгкое крепление — рисберма. Под водобоем устраивается дренаж. С берегами или земляными П. водосливная П. сопрягается массивными устоями. Низконапорная бетонная водосливная П. обычно строится с применением армирования, часто всего сооружения (см. Железобетонная плотина). Флютбет и быки такой П. с целью экономии материала иногда делают облегчённой ячеистой конструкции, с заполнением ячеек грунтом.

В лесных районах часто сооружают низконапорные деревянные П. свайной и ряжевой конструкции (обычно их устраивают водосливными).

Особый тип водоподпорного сооружения — разборная судоходная П. Для её возведения в летнюю межень на плоском флютбете устанавливают контрфорсы из стальных ферм, по ним прокладывают мосты, на которые опирают затворы простейшей конструкции. П. подпирает уровень верхнего бьефа, а суда и плоты идут через шлюз. В многоводный период затворы и мосты убирают, фермы контрфорсов укладывают на флютбет, открывая судам и плотам путь через П.

Общая тенденция современного плотиностроения — увеличение высоты П. Технически достигнутые высоты могут быть превзойдены, однако в экономическом отношении сооружение двух последовательно расположенных П. меньшей высоты часто оказывается более рациональным, чем одной высокой. Совершенствование типов П. из грунтовых материалов осуществляется при одновременном удешевлении и ускорении их строительства за счёт повышения мощности строительных механизмов и транспортных средств. Повышение экономичности бетонных П. достигается уменьшением их объёма, заменой гравитационных П. контрфорсными и более широким применением арочных П. Этой тенденции сопутствуют улучшение и специализация свойств цемента и бетона. Весьма эффективно совмещение в одном сооружении водосливной плотины и здания ГЭС, что обеспечивает сокращение бетонной (наиболее дорогостоящей) части напорного фронта гидроузла. Эта задача решается как путём размещения гидроагрегатов в полости высокой П., так и посредством использования подводного массива низконапорной ГЭС для устройства в нём водосбросных отверстий.

Лит.: Гришин М. М., Гидротехнические сооружения, М., 1968; Ничипорович А. А., Плотины из местных материалов, М., 1973; Моисеев С. Н., Каменно-земляные и каменно-набросные плотины, М., 1970; Гришин М. М., Розанов Н. П., Бетонные плотины, М., 1975; Производство гидротехнических работ, М., 1970.

А. Л. Можевитинов.

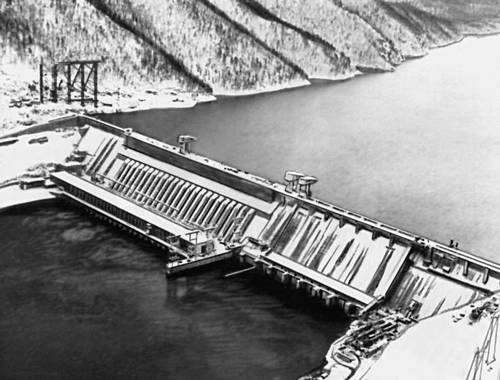

Рис. 1. Общий вид плотины Красноярской ГЭС имени 50-летия СССР.

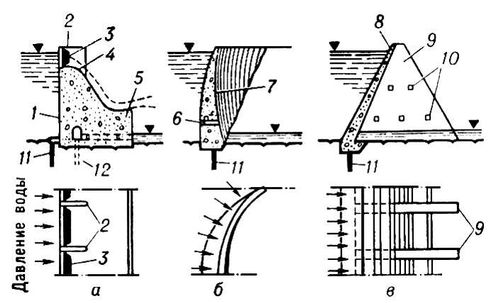

Рис. 2. Схемы бетонных плотин: а — гравитационной; б — арочной; в — контрфорсной; 1 — верховая грань; 2 — бык; 3 — затвор; 4 — гребень водослива; 5 — носок; 6 — водоспуск; 7 — низовая грань; 8 — плоское напорное перекрытие; 9 — контрфорс; 10 — балки жёсткости; 11 — противофильтрационная завеса; 12 — дренаж.

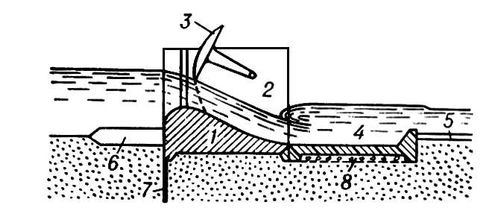

Рис. 3. Низконапорная водосливная плотина: 1 — флютбет; 2 — бык; 3 — затвор; 4 — водобой; 5 —

рисберма; 6 — понур; 7 — шпунт; 8 — дренаж.

Плотников Кирилл Никанорович

Пло'тников Кирилл Никанорович [р. 11 (24).5.1907, Курск], советский экономист, член-корреспондент АН СССР (1960). Член КПСС с 1940. Окончил Московский финансово-экономический институт (1930). С 1931 ведёт педагогическую и научную работу. Постоянный представитель СССР в Экономической комиссии ООН для Азии и Дальнего Востока (1955—1959). В 1959—65 директор института экономики АН СССР, в 1965—70 заместитель академика-секретаря Отделения экономики АН СССР, заведующий сектором института экономики мировой социалистической системы АН СССР. С 1970 заведующий кафедрой Московского инженерно-экономического института им. С. Орджоникидзе. Основные труды по политической экономии социализма и по конкретным вопросам сов. экономики: теория государственного бюджета, его связи с национальным доходом и расширенным социалистическим воспроизводством, теория денег и денежного обращения, кредита, ценообразования, хозрасчёта. Награжден 3 орденами, а также медалями.

Соч.: Бюджет социалистического государства, М., 1948; Очерки истории бюджета советского государства, М., 1954; Финансы и кредит СССР, М., 1959; Современные проблемы теории и практики ценообразования при социализме, М., 1971 (совм. с А. С. Гусаровым).

Плотников Николай Сергеевич

Пло'тников Николай Сергеевич [р. 24.10 (5.11).1897, Вязьма], русский советский актёр, народный артист СССР (1966). Член КПСС с 1954. Творческую деятельность начал в 1920 в труппе вяземского Народного театра. В 1922—34 работал в 4-й студии МХАТ (позже Реалистический театр), одновременно в 1922—26 учился в школе МХАТ. В 1934—36 играл в Театре Революции, в 1936—38 — в Центральном театре Красной Армии, с 1938 актёр Театра им. Вахтангова. Актёр широкого диапазона с успехом играет острохарактерные, комедийные роли. Создал также ряд мягких, глубоко психологических лирических образов. Исполнил роль В. И. Ленина («Человек с ружьем» Погодина). Среди театральных ролей: Шмага («Без вины виноватые» Островского), Труффальдино («Слуга двух господ» Гольдони), Маякин («Фома Гордеев» по Горькому), Сердюк («Иркутская история» Арбузова), Крутицкий («На всякого мудреца довольно простоты» Островского) и др. Снимается в кино — Эдгар («Семья Оппенгейм», 1939), Кулак («Ленин в 1918 году», 1939), Синцов («Девять дней одного года», 1962); за роль Ниточкина («Твой современник», 1968) получил премию на Международном кинофестивале в Карлови-Вари (1968). В 1972 создан телевизионный фильм «Николай Сергеевич Плотников». Преподавал в 1935—37 в актёрской школе Мосфильма, в 1937—39 — во ВГИКе, в 1932—51 — в ГИТИСе (с 1946 доцент). Государственная премия СССР (1947), Государственная премия РСФСР им. К. С. Станиславского (1970). Награжден орденом Ленина, орденом Трудового Красного Знамени, а также медалями.

Е. А. Ходунова.

Н. С. Плотников.

Плотников Павел Артемьевич

Пло'тников Павел Артемьевич (р. 4.3.1920, с. Гоньба, ныне Барнаульского горсовета Алтайского края), дважды Герой Советского Союза (19.8.1944 и 27.6.1945), генерал-майор авиации (1966), заслуженный военный лётчик СССР (1966). Член КПСС с 1944. Окончил 3-ю Новосибирскую военную авиационную школу (1940), Высшую офицерскую лётно-тактическую школу (1945), Военно-воздушную, ныне им. Ю. А. Гагарина, академию (1951) и Военную академию Генштаба (1960). В Великую Отечественную войну 1941—45 — на Юго-Западном, Южном, Закавказском, Воронежском, Степном, 2-м и 1-м Украинском фронтах. Был пилотом, командиром звена, заместителем командира эскадрильи 82-го гвардейского бомбардировочного авиаполка, командиром эскадрильи 81-го гвардейского бомбардировочного авиаполка. Совершил 343 боевых вылета. Сбил 3 самолёта противника. После войны на ответственных должностях в ВВС. Награжден орденом Ленина, 3 орденами Красного Знамени, орденами Александра Невского, Отечественной войны 1-й степени, Красной Звезды, а также медалями. Бюст П. установлен в г. Барнауле.

П. А. Плотников.

Плотничные работы

Пло'тничные рабо'ты, строительные работы по изготовлению и установке деревянных конструкций и деталей, характеризующиеся менее тщательной (в отличие от столярных работ) обработкой древесины. К П. р. относятся работы по устройству деревянных фундаментов (свай), стен, перегородок, полов, элементов каркасов и перекрытий зданий (балок, стоек, настилов, накатов), крыш (стропильных ферм, обрешётки), а также работы по изготовлению деревянных конструкций инженерных сооружений (мостов, плотин, эстакад, шахтной крепи, опор линий электропередачи и др.), вспомогательных устройств (строительных лесов, подмостей, опалубки и т.п.), по сборке стандартных щитовых домов и др.

В современном строительстве обработка древесины и заготовка основных конструкций и изделий для крупных строек осуществляются механическим способом на деревообрабатывающих заводах, оборудованных высокопроизводительными установками для распиловки, сушки, острожки, сверления, долбления и др. операций. Обработка древесины при малых объёмах работ производится электрифицированным инструментом, а также вручную — при помощи пил, топоров, рубанков, долот и т.п. Соединение плотничных изделий выполняют в основном тремя способами: на врубках, на нагелях и на водостойких клеях — с их помощью осуществляют сращивание, наращивание, сплачивание, соединение элементов под различными углами и др. виды сопряжении (см. Соединения в строительных конструкциях).
