Проводники
Проводники' электрические, вещества, хорошо проводящие электрический ток, т. е. обладающие высокой электропроводностью (низким удельным сопротивлением r). К хорошим П. обычно относят вещества с r lb 10– 6ом xсм. В противоположность П. изоляторы обладают большими r ~ 1014 —1022ом xсм. Промежуточное положение занимают полупроводники . Величина электропроводности определяется концентрацией носителей тока и их подвижностью. К П. относятся металлы, электролиты и плазма. В металлах носителями
Проводное вещание
Проводно'е веща'ние, система звукового вещания, в которой, в отличие от радиовещания , звук (речь, музыка) передаётся большому числу слушателей (абонентам) посредством электрических колебаний, распространяющихся по проводным сетям (автономным вещательным либо телефонным). Различают однопрограммное и многопрограммное П. в.
Однопрограммное П. в. впервые появилось в СССР. Первый узел П. в. мощностью 40 вт создан в Москве в 1925; он обслуживал 50 громкоговорителей , установленных на улицах. К началу Великой Отечественной войны 1941—45 в СССР насчитывалось свыше 11 тыс. узлов автономной сети П. в., которые обслуживали около 6 млн. абонентских громкоговорителей, а на 1 января 1974 — свыше 20 тыс. узлов и около 55 млн. абонентских громкоговорителей.
Однопрограммное П. в. ведётся на звуковых частотах. Структурная схема узла однопрограммного П. в. в крупном городе с большой территорией приведена на рис. 1 . Программа звукового вещания поступает на центральную усилительную станцию из местного радиодома либо через станцию междугородной телефонной связи из областного, республиканского или столичного радиодома. В разных участках распределительной сети номинальное (рабочее) напряжение различно: обычно 960 в — в магистральных фидерных линиях (см. Фидер ), 240 в — в распределительных фидерных линиях, 30 в — в абонентских линиях. Все усилительные станции и трансформаторные подстанции крупных узлов П. в. автоматизированы и управляются дистанционно с центральной усилительной станции. В менее крупных городах и населённых пунктах городского типа узел П. в. структурно может быть ограничен 3, 2 или 1 звеном (см.рис. 1 ). Высокая надёжность работы узлов П. в. обеспечивается резервированием усилителей и питанием трансформаторных подстанций по двум фидерам — от разных опорных усилительных станций, а также системой локализации повреждений в сети.
Схема сельского узла П. в. показана на рис. 2. Вещательная программа поступает на усилительную станцию в районном центре с междугородного вещательного канала или принимается радиоприёмником, установленным на самой станции. Кроме распределительной сети фидерных линий районного центра, к станции подсоединены длинные (до 40 км ) фидерные линии, идущие в соседние населённые пункты. Надёжность этих линий и качество звучания передаваемых программ несколько понижены. Поэтому в тех местах, где обеспечен устойчивый радиоприём на УКВ, часто устанавливают сельские автоматизированные узлы П. в. Вещательные программы поступают на станции таких узлов с ближайшей передающей радиостанции. Включение и выключение узла производится автоматически по кодированным командам, передаваемым той же радиостанцией.
Распределительные сети П. в. в городах, как правило, воздушные. Они выполняются из стальных или биметаллических (сталемедных, сталеалюминиевых) проводов. В сельской местности применяют как воздушные проводные сети, так и подземные кабельные (преимущественно с алюминиевыми токопроводящими жилами).
В ряде стран (например, в Германии, Австрии, Италии, Швейцарии) в 30-х гг. 20 в. были созданы системы многопрограммного П. в. по телефонным сетям. В городах СССР система 3-программного П. в. внедряется с 1962. В ней передача двух дополнительных программ производится по существующим автономным сетям П. в. методом амплитудной модуляции колебаний с несущими частотами 78 и 120 кгц. Соответствующие передатчики устанавливают на опорных усилительных станциях однопрограммного П. в. (рис. 3 ). Все 3 программы передаются одновременно. Для воспроизведения звука применяют специальный 3-программный громкоговоритель, состоящий из набора электрических фильтров, детектора, усилителя и собственно громкоговорителя. Число абонентов, для которых создана возможность
Основные качественные показатели П. в.: диапазон воспроизводимых частот (50 — 10 000 гц для городов и 100—6000 гц для сельской местности при неравномерности частотной характеристики < 6 дб ), коэффициент гармоник (< 6% на низшей частоте при номинальном напряжении в линии), отношение сигнал/помеха (не менее 50—55 дб ).
Главные достоинства П. в. — его высокая экономичность и надёжность, высокое качество передачи, простота в обращении с абонентским громкоговорителем. Перспектива развития П. в. связана с дальнейшим расширением 3-программного П. в. в городах и внедрением его в сельской местности, с созданием совместных кабельных сетей телевизионного и звукового вещания.
Лит.: Ривкис И. Т., Штейнбук Л. И., Радиотрансляционные сети трехпрограммного вещания, М., 1971; Караваева С, Ф., Проводное вещание, М., 1973.
И. Е. Горон, Л. З. Папернов.

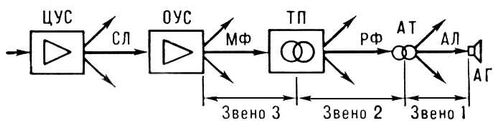

Рис. 1. Структурная схема узла проводного вещания крупного города: ЦУС — центральная усилительная станция; ОУС — опорная усилительная станция (ОУС расположены в разных районах города; на них установлены мощные усилители звуковых частот, питающие распределительную сеть); ТП — понижающая трансформаторная подстанция; АТ — понижающий абонентский трансформатор; АГ — абонентский громкоговоритель; СЛ — соединительная линия; МФ — магистральная фидерная линия; РФ — распределительная фидерная линия; АЛ — абонентская линия.

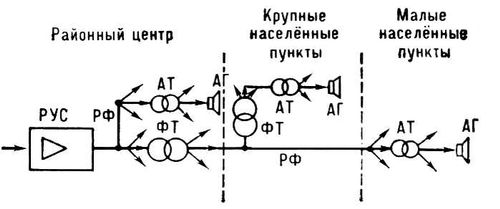

Рис. 2. Структурная схема районного (сельского) узла проводного вещания: РУС — усилительная станция районного узла; ФТ — понижающий фидерный трансформатор; РФ — распределительная фидерная линия; АТ — понижающий абонентский трансформатор; АГ — абонентский громкоговоритель.
Рис. 3. Структурная схема узла трехпрограммного проводного вещания: П1 и П2 — передатчики; СВК — статив (стойка) выходной коммутации с повышающим трансформатором; УПП — устройство для подключения передатчиков; ОУТП — обходное устройство трансформаторной подстанции для пропуска сигналов дополнительных программ; ТГ — трехпрограммный громкоговоритель. Остальные обозначения те же, что и на рис. 1.
Проводящие пути
Проводя'щие пути', группы тесно расположенных нервных волокон в центральной нервной системе, объединённых общностью морфологического строения и функций. В зависимости от функции П. и. делят на ассоциативные, соединяющие различные отделы коры головного мозга одного и того же полушария, комиссуральные, связывающие оба полушария и обеспечивающие совместную их деятельность, а также проекционные, соединяющие кору головного мозга с нижележащими его образованиями, а через них — с периферией. См. также статьи Головной мозг ,Зрительные бугры ,Мозжечок , Мозолистое тело ,Пирамидная система ,Спинной мозг ,Экстрапирамидная система .
Проводящие ткани
Проводя'щие тка'ни растений, ткани, служащие для проведения по растению воды и минеральных веществ, поглощённых из почвы, и органических веществ — продуктов фотосинтеза и др. метаболитов. П. т. состоят из удлинённых (прозенхимных) клеток различной формы. Располагаются массивами или пучками в комплексе с др. тканями — механическими и паренхимными. П. т. возникают из прокамбия и камбия и образуют целостную систему, связывающую все органы растения. В П. т. различают ксилему (первичную и вторичную — древесину) и флоэму (первичную и вторичную — луб). Основные проводящие элементы ксилемы — трахеиды (удлинённые клетки, располагающиеся тяжами и сообщающиеся между собой через окаймленные поры) и сосуды (длинные трубки, состоящие из большого числа отдельных клеток — члеников сосуда, поперечные стенки между которыми исчезают и образуются сквозные отверстия — перфорации). Основные проводящие элементы флоэмы — ситовидные клетки (удлинённые живые клетки, расположенные друг над другом) и ситовидные трубки — соединяются между собой тяжами цитоплазмы, проходящими через многочисленные отверстия в поперечных стенках их оболочек — т. н. ситовидных пластинок. По ксилеме в основном передвигаются вода и минеральные вещества, по флоэме — преимущественно органические вещества. Однако, например, весной до распускания почек по древесине могут передвигаться органические вещества, отложенные про запас в прошлом году.
