Большая Советская Энциклопедия (РА)
Шрифт:
Лит.: Архипов Н. И., Раскин А. Г., Бартоломео Карло Растрелли. 1675—1744, Л. — М., 1964.

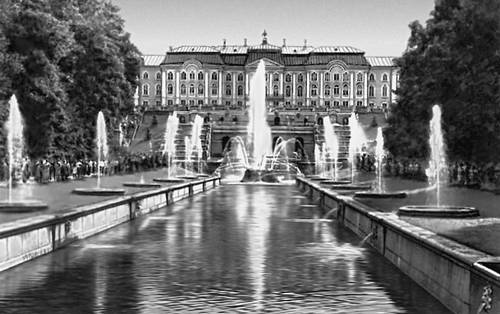

Большой дворец (центральная часть; 1714—25, архитекторы И. Ф. Браунштейн, М. Г. Земцов, Ж. Б. Леблон, Н. Микетти; перестроен в 1747—52, архитектор В. В. Растрелли) и Большой каскад с гротом [архитекторы И. Ф. Браунштейн, Ж. Б. Леблон, Н. Микетти (1714—21), архитекторы Т. Усов, И. А. Мордвинов (1726—29) и др.; скульпторы Б. К. Растрелли и др.]. Вид со стороны Нижнего парка.
Б. К. Растрелли. «Императрица Анна Ивановна с арапчонком». Бронза. 1733—41. Русский музей. Ленинград.

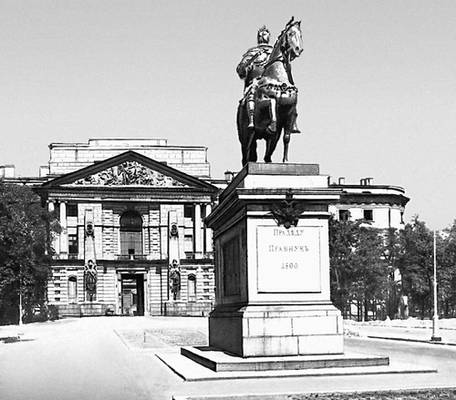

Инженерный замок. 1797 — 1800. Архитекторы В. И. Баженов, В. Ф. Бренна. Перед замком — памятник Петру I. Установлен в 1800. Скульптор Б. К. Растрелли.
Б.
Растрелли Варфоломей Варфоломеевич
Растре'лли (Rastrelli) Варфоломей Варфоломеевич (Бартоломео Франческо) [1700, Париж (?), — 1771, Петербург], русский архитектор, глава русского барокко середины 18 в. Итальянец по происхождению, сын Б. К. Растрелли. В 1716 приехал с отцом в Петербург. Учился за границей (возможно, в Италии) между 1725—30. В 1730—63 придворный архитектор. Мансардные, с крутыми изломами крыши (в т. н. третьем Зимнем дворце в Петербурге, 1732—33), рустика [во дворцах Бирона в Рундале (1736—40) и Митаве (ныне Елгава, 1738—40); оба пункта на территории Латвии], подчёркнутые горизонтальность членений и плоскостность трактовки фасадов, их сдержанный декор свидетельствуют о близости ранних построек Р. к рус. архитектуре 1-й четверти 18 в. В зрелый период (1740—1750-е гг.) традиции архитектуры европейского барокко были переосмыслены Р. под влиянием русской национальной художественной культуры. Это проявилось в стремлении к пространственному размаху архитектурного ансамбля, применении характерных для русского зодчества колоколен, глав, крылец, тонких колонок и пр., увлечении расцветкой стен, позолотой, растительными мотивами в декоре. Новые качества в творчестве Р. сказались уже в первых крупных постройках 40-х гг. — деревянном Летнем дворце в Петербурге (1741—44, не сохранился) и Андреевской церкви в Киеве (проект 1747; построена в 1748—67 архитектором И. Ф. Мичуриным). В последней Р., творчески используя традиции рус. зодчества 17 в., создал контраст между массивным центральным куполом и четырьмя тонкими башнеобразными боковыми главами, подчеркнул их вертикальную направленность: главки кажутся продолжением колонн, находящихся на углах постройки, и словно вырастают из её основания, придавая зданию динамичность, устремлённость ввысь. В 1747—52 Р. работал над постройкой Большого дворца в Петергофе (см. Петродворец). Сохранив основную композицию дворца петровской эпохи, Р. расширил его среднюю часть, пристроил к его торцам выделяющиеся изяществом пропорций, выразительностью силуэта и праздничной декоративностью облика дворцовую церковь и «корпус под гербом», заново создал все интерьеры. Для пышных и праздничных интерьеров Р. характерны яркая полихромия, изобилие декора: отражения в многочисленных зеркалах, мерцающая позолота деревянной резьбы, узор паркетов, роспись плафонов, картуши, раковины, сверкая и переливаясь, создавали полный великолепия фон для дворцовых церемоний. В период строительства дворцов М. И. Воронцова (1749—57) и С. Г. Строганова (1752—54) в Петербурге завершилось формирование зрелого стиля Р. Членения фасадов и трактовка стены приобретают в постройках Р. необычайную пластичность. Р. широко пользуется наружными колоннами; собранные парами и пучками, то направляясь к центру, то группируясь вокруг главных композиционных узлов здания, они не играют прямой конструктивной роли и приобретают характер тектонического декора. Р. перестроил также Большой (Екатерининский) дворец (1752—57) в Царском Селе (см. Пушкин). Продольная ось здания стала главной пространственной координатой в его плане; огромная протяжённость двух параллельных анфилад парадных помещений, масштаб которых нарастает к центру — Большому залу и Картинной галерее, подчёркнута выносом парадной лестницы в юго-западный конец здания. Ритмическое разнообразие ордерной системы фасада, большие выступы колоннад с раскреповками антаблемента над ними, глубокие впадины окон, создающие богатую игру светотени, обилие лепнины и декоративной скульптуры, полихромия фасадов придают зданию эмоционально-насыщенный, праздничный и торжественный облик. Ликующей мощью и величием проникнуты и две поздние постройки Р. — Смольный монастырь (1748—54) и Зимний дворец(1754—62) в Петербурге, которые он задумал как грандиозные, замкнутые в себе городские ансамбли.
Лит.: Виппер Б. Р., В. В. Растрелли, в книга: История русского искусства, т. 5, М., 1960; Денисов Ю., Петров А., Зодчий Растрелли. Материалы к изучению творчества, Л., 1963.

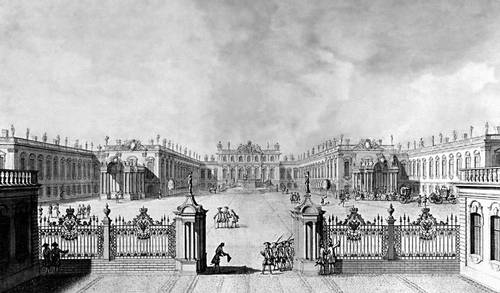

Курдонёр Летнего дворца в Петербурге (1741—44, арх. В. В. Растрелли; не сохранился). Рисунок М. И. Махаева. Русский музей. Ленинград.

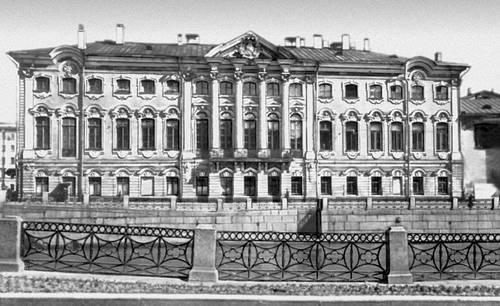

Ленинград. Бывший дворец С. Г. Строганова. 1752—54. Архитектор В. В. Растрелли.

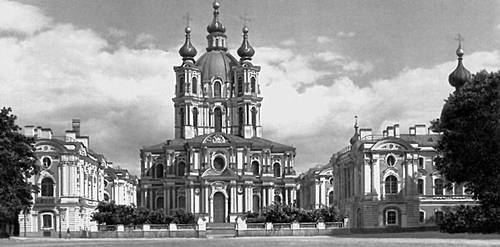

Растрелли В. В. Смольный монастырь в Ленинграде. 1748—54.

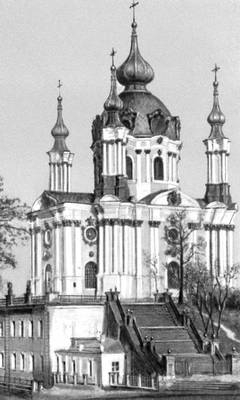

Андреевская церковь. 1748—67. По проекту архитектора В. В. Растрелли построена архитектором И. Ф. Мичуриным.

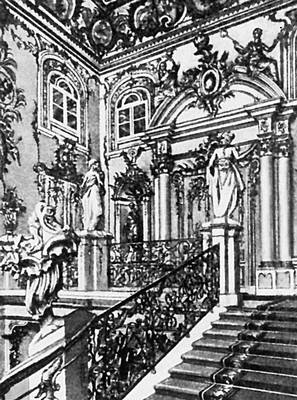

Парадная лестница Большого дворца в Петродворце. 1747—52. (Фото 1940).
В. В. Расстрелли. Портрет работы художника П. Ротари. 1750-е гг. Русский музей. Ленинград.

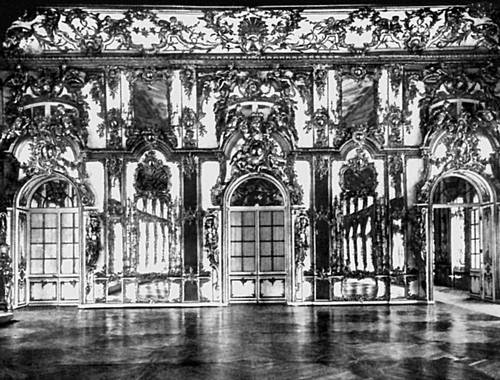

Фрагмент Большого зала Большого (Екатерининского) дворца в г. Пушкине. 1752—57.

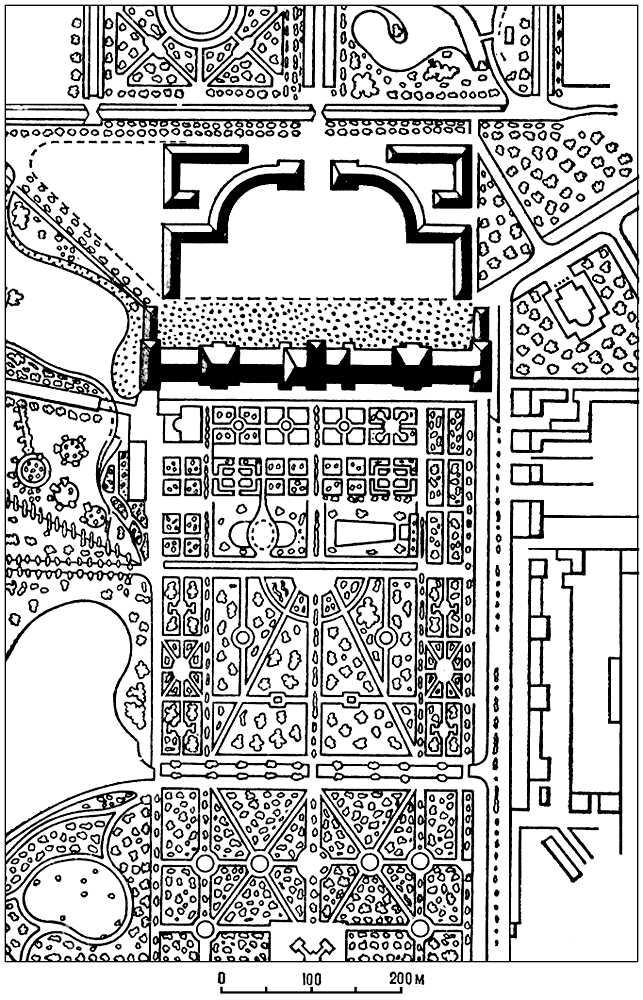

Дворцово-парковый

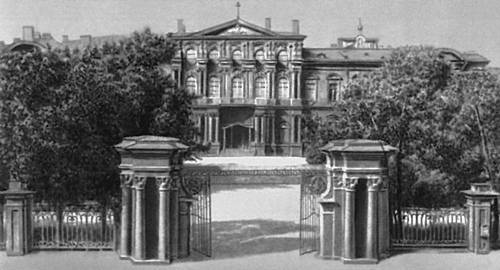

Растрелли В. В. Дворец М. И. Воронцова в Ленинграде. 1749—57.
Барокко. В. В. Растрелли, И. Ф. Мичурин. Андреевский собор в Киеве. 1748—67.

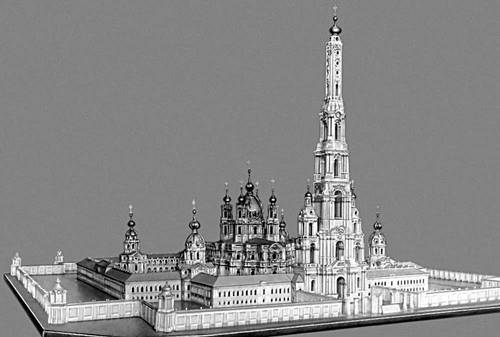

В. В. Расстрелли. Модель Смольного монастыря. Середина 18 в. Научно-исследовательский музей Академии художеств СССР. Ленинград.

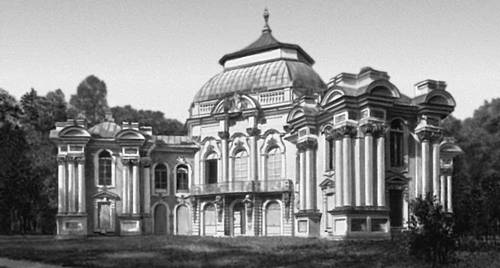

Растрелли В. В. Павильон Эрмитаж в г. Пушкине. 1743—54 (совместно с М. Г. Земцовым).

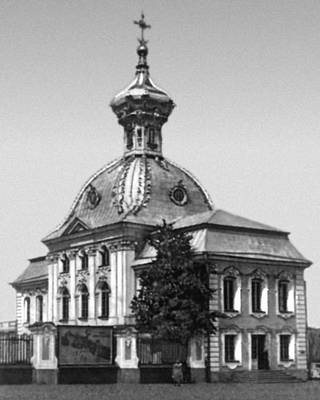

Дворцовая церковь в Петродворце. 1747—52.
Растровые оптические системы
Ра'стровые опти'ческие систе'мы, класс оптических систем, включающих растр, т. е. совокупность большого числа мелких оптических элементов (малых отверстий, линзочек, решёток, призм, зеркал и пр.), расположенных на общей поверхности и действующих как единое оптическое устройство. Каждый малый элемент Р. о. с. участвует в создании лишь одного элемента, формируемого системой изображения. Р. о. с. отличаются друг от друга параметрами элементов, способом их укладки на общей поверхности и формой этой поверхности, которая может быть плоской, конической, цилиндрической, сферической и т.д. Применяются также многоплоскостные Р. о. с. и пространственные Р. о. с. (их элементы сложно размещены в пространстве).
По типу растра различают нерегулярные и регулярные Р. о. с. Последние могут быть: линейными, с элементами растра в виде параллельных линий; радиальными, элементы которых лучами расходятся из общего центра; кольцевыми. в которых элементы расположены в виде концентрических зон; сотовыми; рядовыми, элементы которых размещены в шахматном порядке.
На практике чаще всего используют Р. о. с. с постоянным периодом следования элементов на общей плоскости (т. н. растры постоянного шага).
К основным свойствам Р. о. с. относятся: фокусирующее (свет от точечного источника собирается растром в точку, линию или некоторую пространственную зону); множащее, которое позволяет осуществить многократное повторение одних и тех же изображений; анализирующее, которое заключается в разложении изображения на отдельные изображения (рис. 1); интегрирующее, которое обеспечивает восстановление целостного (часто — объёмного) изображения объекта из его элементарных изображений (рис. 2). Нормальное воспроизведение оптического изображения с помощью Р. о. с. возможно путём его двукратного преобразования — анализирования с последующим синтезированием (интегрированием) из полученных элементов. Это можно, например, осуществить в простейшей Р. о. с.: сочетании растра с диффузно отражающим экраном, которое обеспечивает вначале прямое, а затем обратное прохождение лучей (анализ, а затем синтез пространственного изображения). От свойств экрана, помещенного в фокальной плоскости растра, в значительной мере зависят особенности Р. о. с. Комбинируя различные типы растров и экранов, можно получить огромное разнообразие Р. о. с.
Р. о. с. применяют для многих целей, в том числе и тех, осуществления которых можно добиться с помощью обычных оптических систем, но которые проще и легче достигаются средствами растровой оптики. В то же время Р. о. с. позволяют решать задачи, недоступные для традиционных оптических методов. Они употребляются в полиграфии (на анализирующем свойстве Р. о. с. основаны автотипия,глубокая печать,фототипия), в текстильной промышленности, в измерительной технике (т. н. растровый мерительный инструмент). Но наиболее широко распространены Р. о. с. в прикладной оптике. Их используют для киносъёмки, в том числе высокоскоростной киносъёмки, в цветной фотографиии цветном телевидении. С помощью Р. о. с. воспроизводят стереоскопическое изображение, наблюдаемое без специального индивидуального вспомогательного устройства — стереоскопа. С этой целью применяют т. н. линзово-растровую плёнку и растровые экраны для стереопроекции (см. Интегральное стереокино,Стереоскопическое кино) и стереоскопического телевидения. Множащее свойство Р. о. с. позволяет осуществить беспараллаксное (см. Параллакс) размножение оптических изображений. Благодаря их интегрирующему свойству стало возможным восстановление объёмного изображения объекта методом интегральной фотографии (см. Липмановская фотография). Известны и многие др. Р. о. с. специального назначения.
Лит.: Валюс Н. А., Растровые оптические приборы, М., 1966.
Ю. А. Дудников.

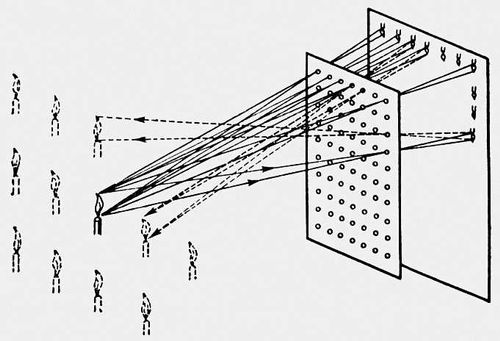

Рис. 2. При обратном ходе лучей света от каждого элементарного изображения, полученного в результате анализирования, через многие смежные элементы растра возникает множество подобных друг другу пространственных изображений объекта (интегрирующее, или синтезирующее, свойство растровой оптической системы).

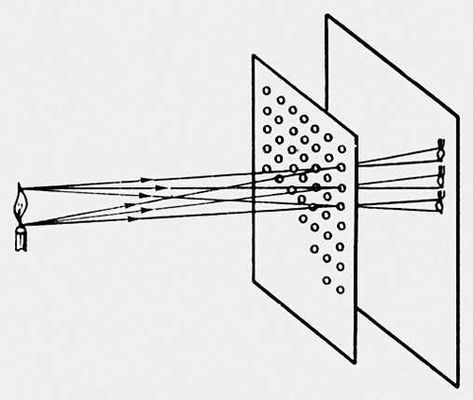

Рис. 1. Анализирующее свойство растровой оптической системы (в данном случае — растра с расположенным в его фокальной плоскости экраном): растр разбивает изображение объекта на дискретный ряд элементарных изображений.
