В. э. характеризуются мощностью (от десятых долей вт до десятков квт ), силой выпрямленного тока (от сотых долей а до сотен а ), рабочим напряжением (от долей в до сотен кв ), «прямым» падением напряжения (от десятых долей в до нескольких десятков в ), обратным пробивным напряжением (от десятков в до сотен кв ), временем включения и
Электронные и полупроводниковые В. э. применяются, главным образом, для преобразования электрической энергии в устройствах малой мощности, например в радиоприёмных устройствах. Ионные В. э. в основном используются в мощных энергетических установках, электроприводах, на линиях электропередач постоянного тока и др. Широко применяются мощные полупроводниковые управляемые В. э. (тиристоры ), имеющие характеристики, качественно аналогичные характеристикам ионных управляемых вентилей, однако по электрическим и механическим параметрам они обладают существенными преимуществами перед ионными и с успехом заменяют последние в электроэнергетике.
В автоматике и бесконтактной коммутационной и защитной аппаратуре, в устройствах сигнализации и в средствах вычислительной техники В. э. используют для стабилизации параметров, в качестве формирующих элементов для реализации логических функций и т.д. Поскольку в этих устройствах имеют большое значение габариты и масса аппаратуры, в них применяют, главным образом, полупроводниковые В. э., значительно реже — электронные.
В. э. используют также в технике СВЧ и радиоустройствах в качестве детекторов , выпрямителей и пр.
Лит.: Ионные и электронные преобразователи, под ред. М. А. Чернышева, М., 1961; Булавин Н. П., Селеновые выпрямители, М. — Л., 1961; Кремниевые управляемые вентили — тиристоры. Технический справочник, пер. с англ., М. — Л., 1964; Полупроводниковые выпрямители, под ред. Ф. М. Ковалева и Г. П. Мостковой, М., 1967; Кремниевые вентили, под ред. С. Б. Юдицкого, М., 1968.
В. В. Богомазов.
Вентильный преобразователь
Ве'нтильный преобразова'тель, устройство для преобразования электрического тока (напряжения, частоты) с помощью электронных или ионных вентилей электрических . Различают В. п.: переменного тока в постоянный (выпрямитель тока ), постоянного тока в переменный (инвертор ), постоянного тока одного напряжения в постоянный ток др. напряжения, переменного тока одной частоты в переменный ток др. частоты.
Вентилятор
Вентиля'тор (от лат. ventilo — вею, махаю), машина для подачи воздуха или др. газа при давлении не выше 12—15 кн/м2 (0,12—0,15 кгс/см2 ). В. служат для вентиляции зданий и рудников, для подачи воздуха в котельные и печные агрегаты и удаления из них дымовых газов, сушки материалов, охлаждения деталей машин и механизмов, создания воздушных завес, пневматического транспортирования сыпучих и волокнистых материалов, обеспечения некоторых технологических процессов, для охлаждения радиаторов, конденсаторов, подачи воздуха. Кроме промышленных. В., широкое распространение получили настольные и подвесные В. различных типов.
Центробежный, или радиальный, В. (рис. 1 ) имеет расположенное в спиральном кожухе лопаточное колесо, при вращении которого газ, поступающий через входное
В. приводится в действие двигателем через ремённую передачу или непосредственно с помощью упругой муфты. Колёса малых В. могут укрепляться на валу двигателя. Крупные В. имеют также регулировочные и виброизоляционные устройства.
Для классификации В. пользуются понятиями: критерий быстроходности ny , выражающий связь между производительностью, давлением, угловой скоростью, и критерий давления Y, зависящий от формы и числа лопаток колеса. Их значения входят в маркировку В. Среди центробежных В. общего назначения имеют применение Ц4-70, ЦП7-40, П8-18 и др. Буква Ц означает «центробежный», П — «пылевой», следующая цифра или число — Y, умноженное на 10, и далее — ny. Для увеличения производительности и развиваемого давления В. соединяют соответственно параллельно и последовательно, например осевые В. для рудников и метрополитена. Совершенствование В. идёт по пути улучшения аэродинамической схемы и конструктивного исполнения с целью обеспечения большей экономичности и производительности в прежних габаритах.
В. выбирают по характеристикам (рис. 3 ), построенным для наиболее выгодных условий работы. На графике для различных типоразмеров в системе координат р—L (р — давление в н/м2 , L — производительность в м3 /сек ) нанесены линии неизменных угловых скоростей w и кпд h). В соответствии с L и р на характеристике находят точку, определяющую искомые угловую скорость и кпд, после чего подсчитывается мощность.
Лит.: Экк Б., Проектирование и эксплуатация центробежных и осевых вентиляторов, пер. с нем., М., 1959; Калинушкин М. П., Вентиляторные установки, 6 изд., М., 1967.
М. П. Калинушкин.
Рис. 1. Центробежный вентилятор:1 — входное отверстие; 2 — спиральный кожух; 3 — двигатель; 4 — выпускное отверстие.

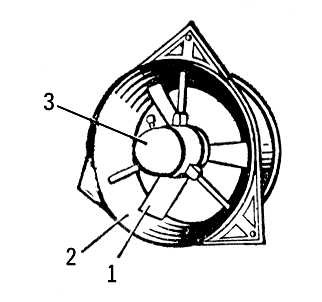

Рис. 2. Осевой вентилятор: 1 — лопаточное колесо; 2 — цилиндрический кожух; 3 — двигатель.
