В. входят в состав вооружённых сил всех крупных государств и применяются в зависимости от их назначения: для переброски тактических воздушных десантов, перевозки войск и грузов, эвакуации с поля боя раненых и поврежденной боевой техники (военно-транспортные В., рис. 3 ), для поражения огневых средств, открыто расположенной живой силы и техники, а также постановки минно-взрывных противотанковых и противопехотных заграждений и дымовых завес (В. непосредственной поддержки войск); для поиска и уничтожения подводных лодок (противолодочные, корабельные и базовые В.); для ведения радиационной, химической, инженерной разведки, наблюдения за полем боя и корректировки артиллерийского огня (В. воздушной разведки). Кроме того, В. применяют для траления мин и буксировки тралов, лодок и т.д.; для осуществления
Серийное производство отечеств. В. было начато в 1951 выпуском трёхместного В. Ми-1. В 1954 был выпущен В. Ми-4, в 1958 — двухмоторный турбовинтовой В. Ми-6 (рис. 4 ) с грузоподъёмностью, превышающей 6 т, и. пассажировместимостью 70—80 чел., а в 1965 — В. Ми-10 (рис. 5 ). С 1953 по 1968 был налажен серийный выпуск двухвинтовых соосных вертолётов Ка-10, Ка-15, Ка-18, Ка-25 (рис. 6 ), Ка-26 (рис. 7 ). В 1968 был создан самый грузоподъёмный В. В-12 с поперечным расположением винтов (конструкции М. Л. Миля), поднявший в марте 1969 коммерческий груз 31130 кг на высоту 2950 м (о др. рекордах В. см. Вертолётный спорт ). См. также Авиация.
Лит.: Изаксон А. М., Геликоптеры, 2 изд., М., 1947: Камов Н. И., Винтовые летательные аппараты, М., 1948: Братухин И. П., Проектирование и конструкции вертолетов, М., 1955; Юрьев Б. Н., Аэродинамический расчет вертолетов, М., 1956: Изаксон А. М., Советское вертолетостроение, М., 1964; Вертолеты, т. 1—2, М., 1966—67.
Н. И. Камов.

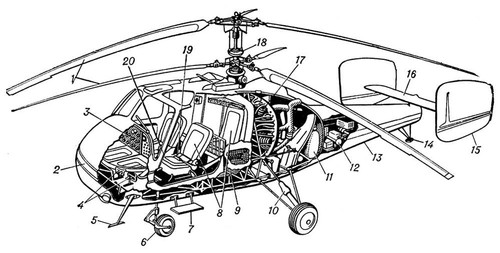

Рис. 1. Компоновочная схема двухвинтового соосного вертолёта Ка-18: 1 — лопасти несущих винтов; 2 — носовая часть фюзеляжа; 3 — приборная доска; 4 — педали путевого управления; 5 — приемник воздушного давления; 6 — переднее шасси; 7 — подножка; 8 — кресла; 9 — передний бензиновый бак; 10 — главное шасси; 11 — задний бензиновый бак; 12 — радиооборудование; 13 — хвостовая балка; 14 — хвостовая опора; 15 — вертикальное оперение; 16 — стабилизатор; 17 — двигатель; 18 — колонка несущих винтов; 19 — рычаг управления двигателем и несущими винтами; 20 — ручка продольно-поперечного управления.

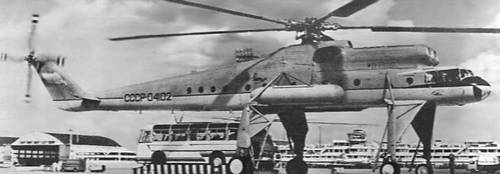

Рис. 5. Вертолет-кран Ми-10 с автобусом на специальной платформе.

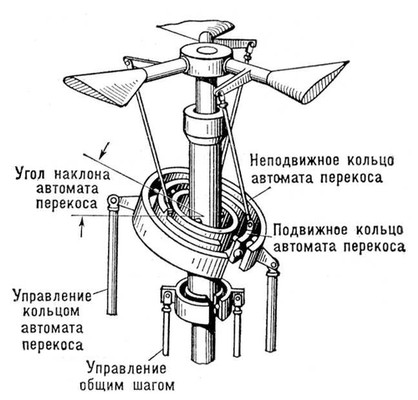

Рис. 2. Схема автомата перекоса.

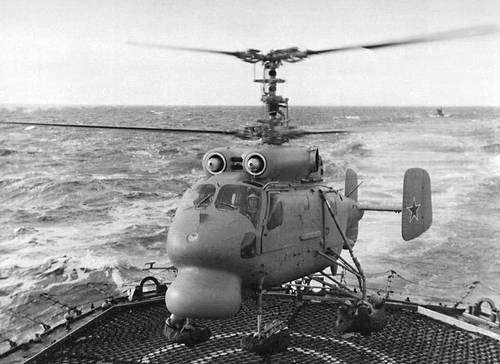

Рис. 6. Вертолёт Ка-25 производит посадку на взлетно-посадочную площадку корабля.

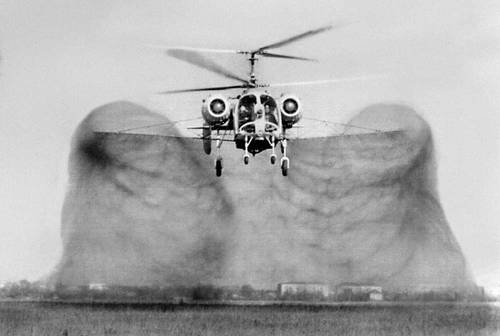

Рис. 7. Вертолёт Ка-26 производит опрыскивание ядохимикатами.

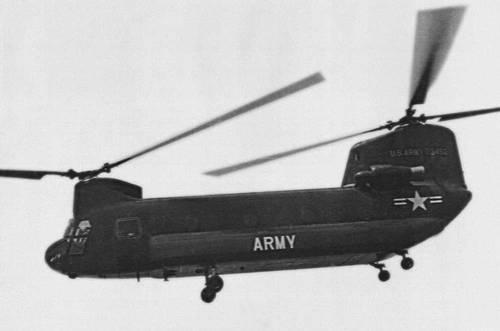

Рис. 3. Военно-транспортный двухвинтовой вертолёт продольной схемы «Чинук» фирмы «Боинг» (США).

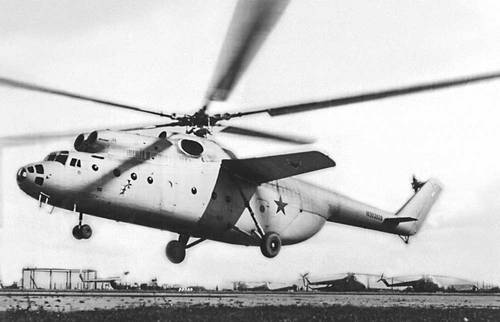

Рис. 4. Транспортный вертолёт Ми-6.
Вертолётная площадка
Вертолётная площа'дка, земельный участок, площадка на здании, судне и т.п., оборудованные для взлёта, посадки и обслуживания вертолётов. В. п. различают по месту
Наземные В. п. для постоянной эксплуатации, а также В. п. на крышах зданий имеют бетонные или асфальтированные посадочные площадки, рулёжные дорожки и оборудованы средствами для эксплуатации вертолётов (ёмкостями для топлива и смазочных материалов, источниками электроэнергии, метеорологической и радиотехнической аппаратурой для обеспечения полётов и др.). Наземные В. п. для сезонной эксплуатации, например для проведения с.-х. работ с помощью вертолётов (подкормка посевов, борьба с вредителями и болезнями с.-х. культур), устроены проще. Их строят из бетонных плит и оборудуют указателем направления и силы ветра, навесом для хранения наземного оборудования, инструмента и ядохимикатов; топливо и смазочные материалы завозят в бочках.
Судовые В. п. для постоянной эксплуатации разделяют на одиночные и группового базирования. В последнем случае на палубе корабля-вертолётоносца располагают несколько взлётно-посадочных площадок для одновременного действия вертолётов.
В СССР в 50-х гг. 20 в. для вертолётов Ка-10 была создана на платформе грузового автомобиля подвижная В. п. (рис .) с необходимым запасом топлива и смазочных материалов, ящиками для оборудования, инструмента и запасных частей. Она обеспечивала взлёт и посадку вертолёта и на стоянке, и на ходу.
Н. И. Камов.

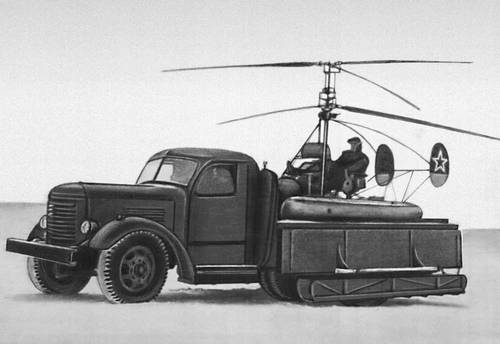

Подвижная вертолётная взлётно-посадочная площадка на грузовом автомобиле.
Вертолётный двигатель
Вертолётный дви'гатель,авиационный двигатель , предназначенный для привода одного или нескольких несущих винтов вертолёта. В. д. могут быть поршневыми (см. Двигатель внутреннего сгорания ) и воздушно-реактивными двигателями . Возможно использование ракетных двигателей как дополнительных для кратковременного увеличения мощности при взлёте и посадке вертолёта.
На некоторых вертолётах применяли самолётные турбовинтовые двигатели одновальной схемы, которые вытесняются, особенно на многодвигательных вертолётах, двухвальными турбовинтовыми двигателями с так называемой свободной турбиной (рис .). В таких двигателях турбокомпрессор не имеет механической связи с несущим винтом. Применение двухвального двигателя повышает эффективность использования силовой установки вертолёта, которая, независимо от частоты вращения турбокомпрессора, устанавливает наивыгоднейшую для каждого режима полёта частоту вращения несущего винта. Двухвальные двигатели со свободной турбиной обеспечивают более высокую надёжность работы силовой установки.
Возможен также реактивный привод несущего винта. При этом окружное усилие прикладывается непосредственно к лопастям несущего винта без применения тяжёлой и сложной механической трансмиссии. Окружное усилие создаётся или автономными реактивными двигателями, установленными на лопастях несущего винта, или истечением газа (сжатого воздуха) из сопловых отверстий, расположенных на концах лопастей. Экономичность реактивного привода ниже механического. Из реактивных приводов наиболее экономичным является привод с турбореактивными двигателями на лопастях винта, однако из-за сложности конструкции он не получил практического применения.
Лит.: Силовые установки вертолетов. Сб. ст., под ред. М. М. Масленникова, М., 1959; Вертолетные газотурбинные двигатели. Сб. ст., под ред. М. М. Масленникова, М., 1966.
Г. Н. Леонов.

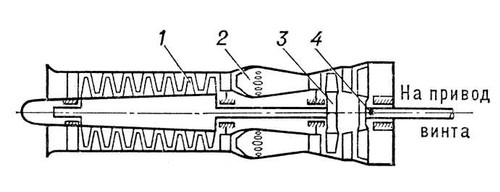

Схема вертолётного турбовинтового двигателя со свободной турбиной: 1 — компрессор; 2 — камера сгорания; 3 — турбина для привода компрессора; 4 — свободная турбина.
