Действие электротензометрических В. основано на преобразовании деформации упругих элементов (столбиков, пластин, колец), воспринимающих силовое воздействие нагрузки, в изменение электрического сопротивления. Преобразователями служат высокочувствительные проволочные тензометры , приклеенные к упругим элементам. Как правило, электротензометрические В. (вагонные, автомобильные, крановые и т.д.) применяются для взвешивания больших масс.
Гидростатические В. применяют, главным образом, для определения плотности твёрдых тел и жидкостей. Действие их основано на законе Архимеда (см. Гидростатическое взвешивание ).
Гидравлические В. по устройству аналогичны гидравлическому прессу . Отсчёт показаний производится по манометру, градуированному в единицах массы.
4) допускаемой вариацией показаний — наибольшей допускаемой разностью показаний В. при неоднократном взвешивании одного и того же тела.
Погрешности взвешивания на В. некоторых типов при предельной нагрузке.
| Типы весов | Предельная нагрузка | Погрешность взвешивания при предельной нагрузке |
| Метрологические........... Образцовые 1-го и 2-го разрядов Образцовые 3-го разряда и технические 1-го класса............ Аналитические, полумикроаналитические, микроаналитические, пробирные Медицинские.............. Бытовые................. Автомобильные............. Вагонные................ Крутильные.............. | 1 кг 20 кг — 1 кг 200 г — 2 г 20 кг — 1 кг 200 г —2 г 200 г 100 г 20 г 2 г 1 г 150 кг 20 кг 30 кг — 2 кг 50 т — 10 т 150 т — 50 т 1000 мг — 20 мг 5 мг — 0,5 мг | 0,005 мг* 20 мг — 0,5 мг* 1,0 мг — 0,01 мг* 100 мг — 20 мг 10 мг — 0, 4 мг 1,0 мг — 0,1 мг* 1,0 мг — 0,1 мг* 0,1 мг — 0,01 мг* 0,02 мг — 0.004 мг* 0,01 мг — 0,004 мг* 50 г 10 г 60 г —5 г 50 кг — 10 кг 150 кг — 50 кг 1,0 мг — 0, 05 мг 0,01 мг— 0,001 мг |
* С применением методов точного взвешивания.
Лит.: Рудо Н. М., Весы. Теория, устройство, регулировка и поверка, М. — Л., 1957; Маликов Л. М., Смирнова Н. А., Аналитические электрические весы, в кн.: Энциклопедия измерений контроля и автоматизации, в. 1, М. — Л., 1962: Орлов С. П., Авдеев Б. А., Весовое оборудование предприятий, М., 1962; Карпин Е. Б., Расчет и конструирование весоизмерительных механизмов и дозаторов, М., 1963; Гаузнер С. И., Михайловский С. С., Орлов В. В., Регистрирующие устройства в автоматических процессах взвешивания, М., 1966.

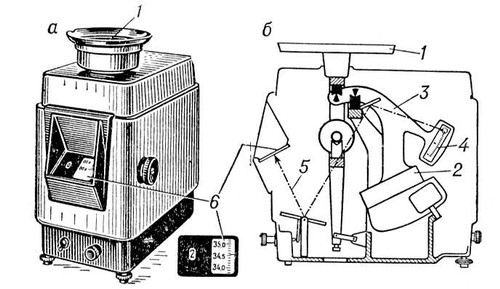

Рис. 6. Квадрантные весы с проекционной шкалой (а — общий вид, б — схема): 1 — грузоприёмная чашка; 2 — противовес-квадрант; 3 — рычаг, угол отклонения которого измеряется с помощью проекционной шкалы 4, через которую проходит световой пучок 5, проектирующий изображение шкалы на экран 6.

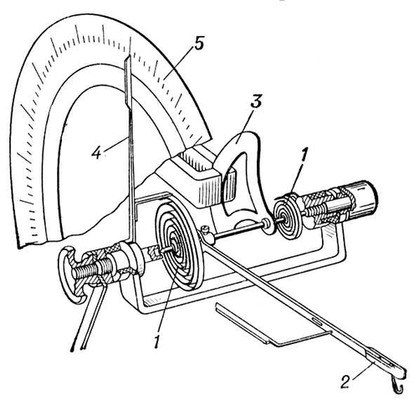

Рис. 8. Схема крутильных (торзионных) весов: 1 — спиральные пружины; 2 — рычаг для помещения нагрузки; 3 — магнитный ускоритель; 4 — стрелка; 5 — шкала.

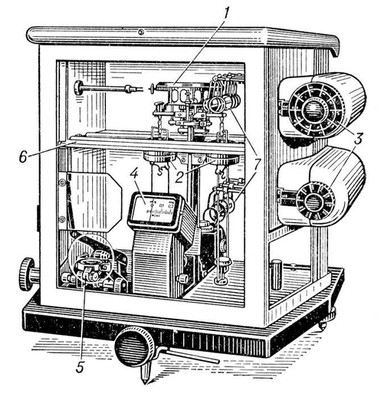

Рис. 4. Равноплечные двухчашечные микроаналитические весы (предельная нагрузка 20 г ): 1 — коромысло; 2 — воздушные успокоители; 3 — механизмы наложения встроенных гирь (от 1 до 999 мг ); 4 — экран, на который проектируется шкала отсчёта; 5 — манипулятор, выдвигающий чашку весов в окошко; 6 — перегородка, защищающая коромысло от температурных влияний и воздушных потоков; 7 — встроенные гири, имеющие вид колец.
Рис. 1. Древнеегипетские рычажные весы (гирям придавалась форма животных).
Рис. 2. Схема десятичных весов системы Квинтенца. АОК — рычаг 1-го рода, EDC — рычаг 2-го рода. Гири уравновешивают в 10 раз большую нагрузку при следующих условиях: ОА : ОВ = 10 : 1; CE : CD = OK : OB.

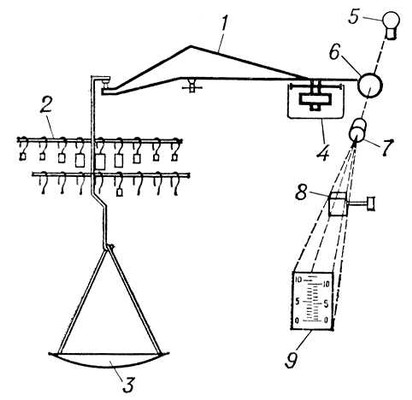

Рис. 5. Схема одноплечных аналитических весов: 1 — коромысло; 2 — встроенные гири; 3 — грузоприёмная чашка; 4 — противовес и успокоитель; 5 — источник света; 6 — проекционная шкала; 7 — объектив; 8 — устройство для коррекции нуля; 9 — экран.

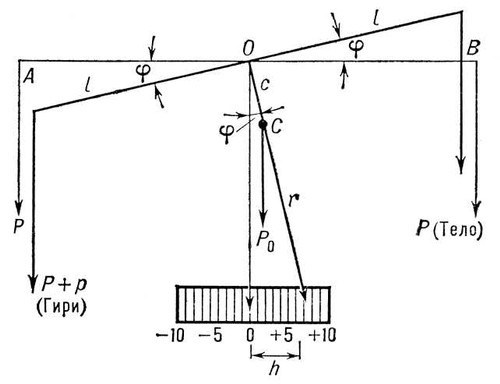

Рис. 3. Схема равноплечных рычажных весов: О — точка опоры коромысла AB; С и P — центр тяжести и вес коромысла со стрелкой; ОС = с — расстояние между точкой опоры и центром тяжести коромысла; Р — вес тела; р — перегрузок, уравновешиваемый смещением центра тяжести коромысла; l — плечо коромысла; r — длина стрелки; h — отклонение стрелки.

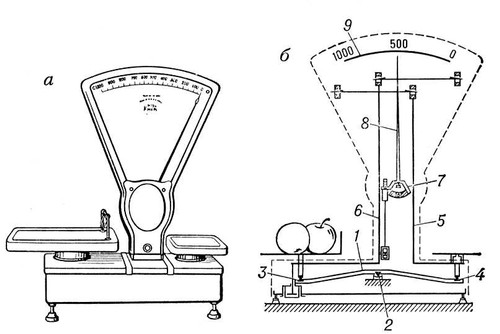

Рис. 7. Настольные циферблатные (торговые) весы (а — общий вид, б — схема): 1 — основной равноплечный рычаг; 2 — опорная призма; 3—4 — грузоприемные призмы; 5—6 — стойки для предотвращения опрокидывания чашек; 7 — квадрант; 8 — стрелка; 9 — шкала.
