Волоконная оптика
Волоко'нная о'птика, раздел оптики, в котором рассматривается передача света и изображения по светопроводам и волноводам оптического диапазона, в частности по многожильным световодам и пучкам гибких волокон. В. о. возникла лишь в 50-е гг. 20 в.
В волоконно-оптических деталях световые сигналы передаются по световодам с одной поверхности (торца световода) на другую — выходную как совокупность элементов изображения, каждый из которых передаётся по своей световедущей жиле (рис. ). В волоконных деталях обычно применяют стеклянное волокно, световедущая жила которого (сердцевина) имеет высокий показатель
Для передачи изображения применяются жёсткие многожильные световоды и жгуты с регулярной укладкой волокон. На входной торец изображение проецируется объективом, а на выходном наблюдается в окуляр. Качество изображения в таких приборах определяется диаметром световедущих жил, их общим числом и совершенством изготовления. Обычно разрешающая способность таких жгутов составляет 10—50 линий на 1 мм , а в жёстких многожильных световодах и спечённых из них деталях —до 100 линий на 1 мм . Дефекты таких деталей, где бы они ни находились на длине световедущих жил, передаются по жилам на выходной торец и портят изображение. Это затрудняет изготовление высококачественных деталей.
Пластины, вырезанные поперёк из плотно спечённых волокон, служат фронтальными стеклами кинескопов и переносят изображение на их внешнюю поверхность, что позволяет контактно его фотографировать. При этом до плёнки доходит основная часть света, излучаемого люминофором, а освещённость на ней создаётся в десятки раз большая, чем при съёмке фотоаппаратом с объективом.
Числовая апертура волоконных деталей обычно лежит в пределах 0,4—1,0. Сужающиеся пучки световодов — фоконы (фокусирующие конусы) — собирают на узком торце световой поток, падающий на широкий торец. При этом на выходе возрастают освещённость и наклон лучей. Повышение концентрации возможно до тех пор, пока числовая апертура конуса лучей на выходе не достигает числовой апертуры световода. Дальнейшее уменьшение диаметра выходного торца приводит к выходу части лучей из боковой поверхности световода или же возвращению их к широкому торцу.
В. о. применяют почти во всех отраслях научных исследований. Выпускают сотни типов оптических и электронно-оптических приборов с такими деталями. Жёсткие прямые или заранее изогнутые одножильные световоды и жгуты из волокон диаметром 15—50 мкм применяют в медицинских приборах холодного света для освещения носоглотки, желудка и т.д. В таких приборах свет от электрической лампы собирается конденсором на входном торце световода или жгута и по нему подаётся в освещаемую полость; это позволяет удалить от неё лампу — источник нагревания. Световоды с заданным переплетением применимы в скоростной киносъёмке, для регистрации треков ядерных частиц, как преобразователи сканирования в фототелеграфии и телевизионной измерительной технике, как преобразователи кода и как шифровальные устройства. Созданы активные (лазерные) волокна, работающие как квантовые усилители и квантовые генераторы света, предназначенные для быстродействующих вычислительных машин и выполнения функций логических элементов , ячеек памяти и др. Волокна, закреплённые одним концом (подобно косой щётке), — септроны — позволяют анализировать спектры звуковых частот, выделять голоса из шума толпы, создавать устройства, управляющие машинами от голосовых сигналов, и т.д.
Волоконные детали изготовляются из особо чистых материалов. Из расплавов подходящих марок стекол вытягиваются световод и волокно. Предложен новый оптический
Лит.: Капани Н. С., Волоконная оптика, пер. с англ., М., 1969; Вейнберг В. Б. и Саттаров Д. К., Оптика световодов, М., 1969.
В. Б. Вейнберг.

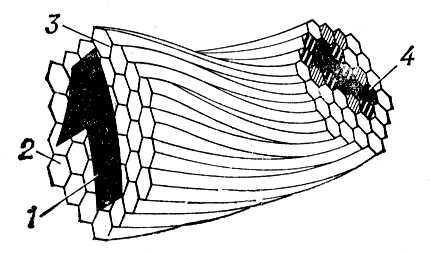

Поэлементная передача изображения волоконной деталью: 1 — изображение, поданное на входной вогнутый торец; 2 — светопроводящая жила; 3 — изолирующая прослойка; 4 — мозаичное изображение, переданное на выходной торец.
Волоконовка
Волоко'новка, посёлок городского типа, центр Волоконовского района Белгородской области РСФСР, на левом берегу р. Оскол (бассейн Дона). Железнодорожная станция на линии Елец — Валуйки. 9,2 тыс. жителей (1968). Ремонтно-механический, сахарный и кирпичный заводы, молочно-консервный комбинат.
Волокуша
Волоку'ша , 1) с.-х. орудие: а) для весенней предпосевной обработки почвы; б) для подбора сена из валков и транспортировки копён сена к местам скирдования. Для обработки почвы используют: брусковую В., которая состоит из трёх деревянных брусков, скрепленных цепями; В.-гвоздёвку (рис. 1 ) — соединённые цепями деревянные бруски, передние из которых снабжены короткими зубьями; шлейф-В., или шлейф-борону (см. Борона ). В. срезают гребни почвы и другие неровности, разрушают комья земли, выравнивают поле и создают слой рыхлой мелкокомковатой почвы, который предотвращает испарение почвенной влаги. Сено из валков подбирают навесными грабельными В. (рис. 2 ) грузоподъёмностью до 300 кг , состоящими из грабельной решётки, упорной стенки и механизмов подъёма и навески. Для транспортировки копён сена и соломы применяют тросовую безрамную или рамочную В. Тросы этих В. прикрепляют к двум тракторам. При работе тракторы направляют так, чтобы они двигались по сторонам ряда копён. Захватив 10—15 копён, они отвозят их к месту скирдования.
2) Примитивная бесколёсная повозка (рис. 3 ), состоящая из двух жердей, передние концы которых привязываются к лошади, быку или собаке, а задние волочатся по земле (отсюда и название «В.»). В. была распространена среди индейцев Северной Америки, а также в северных губерниях России (Вологодской, Архангельской), в Сибири и др.
3) Деревянный ящик на полозьях для доставки каменного угля и руды в забоях. В. тащил рабочий-саночник, прицеплявший её лямкой к поясу.
4) Род рыболовной сети (см. Невод ).

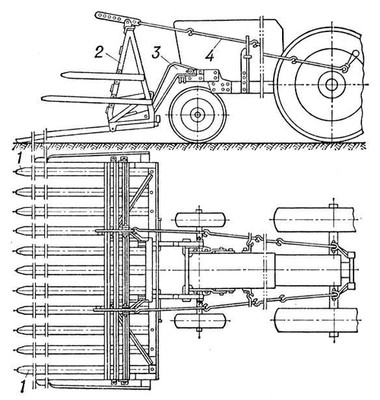

Рис. 2. Схема грабельной волокуши: 1 — грабельная решётка: 2 — упорная стенка; 3 — рама навески; 4 — механизм подъёма.
Рис. 3. Волокуша на полозьях.

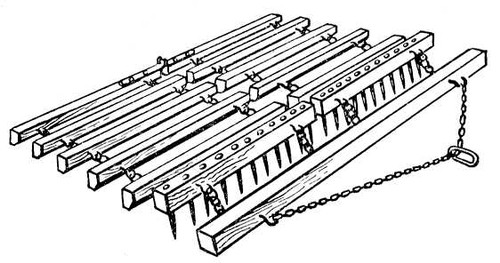

Рис. 1. Волокуша-гвоздёвка.
Воломин
Воло'мин (Wolomin), город в Польше, в составе Большой Варшавы. 24,2 тыс. жителей (1969). Стекольный, кожевенный, деревообрабатывающий, чугунолитейный заводы.
Волонтёр
Волонтёр (франц. volontaire, от лат. voluntarius), лицо, добровольно поступившее на военную службу. В некоторых государствах система волонтёрства до введения всеобщей воинской повинности была основным способом комплектования армий (например, в Великобритании до 1-й мировой войны 1914—18). В 18 — 1-й половине 19 вв. в Австро-Венгрии, Франции и Италии существовали волонтёрские батальоны и полки, вливавшиеся в состав регулярной армии. Во 2-й половине 19 в. в большинстве государств система волонтёрства потеряла своё значение; осталась как способ комплектования армии в Великобритании (с 1961) и как дополнение к регулярной армии, особенно в военное время, в некоторых государствах.
