Водоём

Водоём, скопление бессточных или с замедленным стоком вод в естественных или искусственных понижениях земной поверхности. В. образуются при наличии на поверхности замкнутых котловин и превышения потока воды в это углубление над потерями её на фильтрацию в почву и испарение. В. могут быть постоянными и временными, возникающими лишь в многоводные периоды года. По химическому составу и количеству солей, растворённых в воде, В. разделяются на солёные и пресные. Физические, химические и биологические процессы в В. протекают различно, в зависимости от того, к какому типу они относятся. К искусственным В. относятся водохранилища, пруды и каналы.

Водозаборное сооружение

Водозабо'рное сооруже'ние, водозабор, гидротехническое сооружение, осуществляющее забор воды из источника питания (реки, озера, водохранилища и др.) для целей гидроэнергетики,

водоснабжения, ирригации и др. В. с. должны обеспечивать пропуск воды в водовод (канал, трубопровод, туннель и т.п.) в заданном количестве, надлежащего качества и в соответствии с графиком водопотребления.

В. с. гидроэлектростанций (называемые часто водоприёмниками) устраиваются преимущественно на реках, входят в состав гидроузла и подразделяются на два основных типа: низконапорные и глубинные. Низконапорные В. с. (рис. 1 ) возводятся на горных реках и забирают воду из бьефов, подпёртых плотинами сравнительно небольшой высоты (6—10 м ). При больших колебаниях уровня воды в водохранилище применяются глубинные В. с., которые, в зависимости от природных условий района и компоновки элементов гидроузла, могут быть плотинного, берегового (рис. 2 ) или башенного типа. Башенное В. с. представляет собой отдельно стоящую башню, в верхнем бьефе имеющую обычно несколько водозаборных отверстий на разной высоте и соединённую с берегом (гребнем плотины).

В. с. систем водоснабжения (водоприёмники) классифицируются по типу источника (речные, водохранилищные, озёрные, морские и др.). Из речных В. с. наиболее распространены: береговые, русловые, плавучие, ковшовые. Кроме того, они могут быть совмещены с насосными станциями первого подъёма или установлены отдельно от них. Береговое В. с., применяемое при относительно крутых берегах реки, представляет собой бетонный или железобетонный колодец большого диаметра, вынесенный передней стенкой в реку. Вода поступает в него через отверстия, защищенные решётками, а затем проходит через сетки, осуществляющие грубую механическую очистку воды. Русловые В. с. применяются обычно при пологом береге, имеют оголовок, вынесенный в русло реки (рис. 3 ). Конструкции оголовков весьма разнообразны. Из оголовка вода подаётся по самотёчным трубам к береговому колодцу; последний часто совмещен с насосной станцией первого подъёма. Плавучие В. с. — это понтон или баржа , на которых устанавливаются насосы, забирающие воду непосредственно из реки. На берег вода подаётся по трубам (с подвижными стыками), уложенным на соединительном мостике. В ковшовых В. с. вода поступает из реки сначала в расположенный у берега ковш (искусственный залив), в конце которого размещается собственно В. с. Ковш используется для осаждения наносов, а также для борьбы с ледовыми помехами — шугой и глубинным льдом.

Ирригационные В. с. бывают бесплотинные и плотинные. Бесплотинное В. с. представляет собой искусственное русло (канал), отходящее от реки под некоторым углом и забирающее часть расхода водотока (рис. 4 ). Для ограничения возможности попадания донных наносов в оросительный канал В. с. располагают на вогнутом берегу реки, благодаря чему поверхностные струи, менее насыщенные наносами, направляются в водозабор, а донные — отклоняют наносы в русло реки. При неустойчивом русле реки и значительных скоростях течения, для обеспечения забора необходимого количества воды, в головной части бесплотинного В. с. устраивается шпорный водозабор (шпора), выполняемый обычно из местных материалов (камень, хворост). При значительных расходах применяются плотинные В. с. (поверхностные и глубинные), входящие в состав гидроузла и оборудованные промывными устройствами, решётками, затворами, отстойником для задержания взвешенных наносов. В конструктивном отношении плотинные В. с. для целей ирригации аналогичны водозаборам, применяемым в гидроэнергетике.

Лит.: Специальные водозаборные сооружения, М., 1963; Абрамов Н. Н., Водоснабжение, М., 1967; Гришин М. М., Гидротехнические сооружения., М., 1968.

Н. Н. Абрамов, В. А. Орлов.

Водозабор подземных вод, гидротехнические сооружения для захвата подземных вод и подачи их в водопроводные, оросительные и другие водохозяйственные системы. Выбор участка для заложения водозабора подземных вод определяется геолого-гидрологическими условиями района (в том числе водообильностью и глубиной уровня водоносного горизонта), расстоянием от мест потребления воды и др. Эксплуатация водозаборов осуществляется при помощи каптажных устройств (см. Каптаж подземных вод). В зависимости от условий и назначения они подразделяются на: вертикальные, горизонтальные и каптажи естественных выходов — источников. Вертикальные водозаборы сооружаются при наличии относительно глубокого залегания водоносных горизонтов как безнапорных, так и напорных вод. В конструктивном отношении вертикальные водозаборы делятся на буровые скважины и шахтные колодцы. Буровые скважины — наиболее универсальный и технически более совершенный тип водозаборов. Они обладают достаточно высокой

производительностью и наиболее полно соответствуют санитарным требованиям. Шахтные колодцы могут закладываться в водоносных пластах со свободной поверхностью (грунтовые) и в напорных водоносных горизонтах (артезианские) до глубины 100 м . Если водозаборные сооружения пересекают водоносный пласт на всю мощность, они называются совершенными, в том случае, когда они заглубляются в водоносный горизонт лишь частично и не достигают водоупора, —несовершенными. Шахтные колодцы сооружаются главным образом для удовлетворения небольших нужд водопотребителей. Для более полного захвата подземной воды применяются лучевые водозаборы — комбинация шахтного колодца с горизонтальными буровыми скважинами, заложенными в разные стороны водоносного пласта. Горизонтальные водозаборы подразделяются на: траншейные, галерейные (собственно галереи и штольни) и кяризы. Выбор типа горизонтального водозабора определяется глубиной залегания подземных вод и характером водопотребления. Для постоянного водоснабжения относительно крупных водопотребителей применяются водосборные галереи и штольни, сооружаемые при значительной глубине залегания водоносных горизонтов. Траншейные сооружения используются для сравнительно небольшого водопотребления при малой глубине залегания подземных вод. Кяризы — примитивно устроенные В. с., применяемые для с.-х. водоснабжения и орошения небольших земельных участков в полупустынных районах с невыдержанным залеганием водоносных горизонтов.

Лит.: Абрамов С. К., Семенов М. П., Чалищев А. М., Водозаборы подземных вод, 2 изд., М., 1956; Плотников Н. И., Поиски и разведка пресных подземных вод для целей крупного водоснабжения, ч. 1—2, М., 1965—68.

А. М. Овчинников.

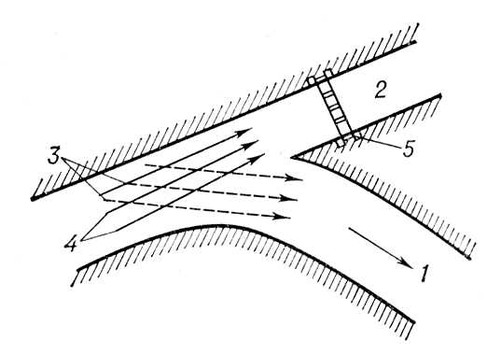

Рис. 4. Схема бесплотинного водозабора: 1 — река; 2 — ирригационный канал; 3 — донные струи; 4 — поверхностные струи; 5 — регулятор.

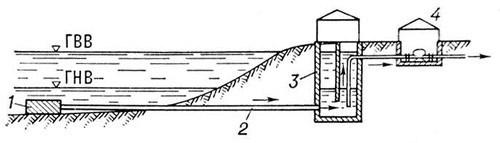

Рис. 3. Водозабор руслового типа: 1 — оголовок; 2 — самотёчные линии; 3 — береговой колодец; 4 — насосная станция; ГВВ — горизонт высоких вод; ГНВ — горизонт низких вод.

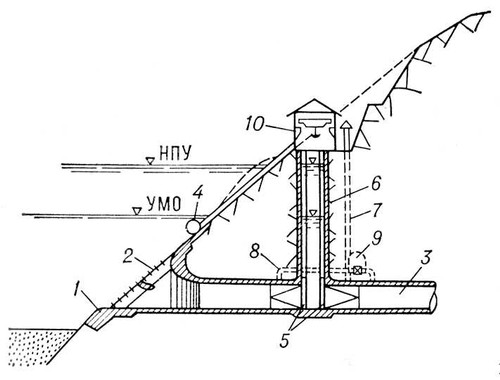

Рис. 2. Береговой водозабор: 1 — порог водозабора; 2 — сороудерживающая решётка; 3 — деривационный водовод; 4 — устройство для удаления сора с решёток; 5 — затворы; 6 — шахта водозабора; 7 — аэрационная шахта; 8 — байпасы; 9 — галерея затворов на байпасах; 10 — помещение подъёмных механизмов; НПУ — нормальный подпорный уровень; УМО — уровень мёртвого объёма.

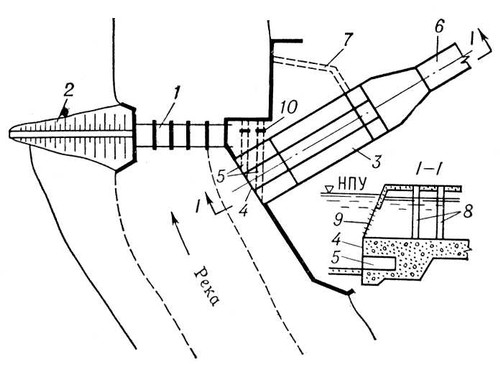

Рис.1. Низконапорный водозабор: 1 — водосливная плотина; 2 — земляная плотина; 3 — отстойник; 4 — порог водозабора; 5 — донные промывные галереи; 6 — деривационный водовод; 7 — грязеспуск; 8 — пазы затворов; 9 — сороудерживающая решётка; 10 — затворы донных галерей; НПУ — нормальный подпорный уровень.

Водоизмещение

Водоизмеще'ние судна, количество воды, вытесненной плавающим судном. Различают объёмное В. (объём подводной части судна ниже ватерлинии ) и весовое В., равное, согласно закону Архимеда, весу судна. При постоянном весовом В. объёмное В. меняется в зависимости от плотности воды. Изменение весового В. судна происходит вследствие расходования топлива, провизии, боеприпасов (на военных судах), приёма и снятия грузов и пр. Наибольшее допустимое в эксплуатации В. морского транспортного судна (при осадке по грузовую марку ) называется В. в полном грузу', наименьшее (без груза, расходуемых запасов, экипажа) — В. порожнём. В. является характеристикой размера судна.

Водокольцевой насос

Водокольцево'й насо'с, механический вакуумный насос , в котором вращается эксцентрично посаженное колесо с радиальными лопастями. Рабочая жидкость (вода) под действием центробежных сил отбрасывается к стенке корпуса, образуя водяное кольцо и рабочую камеру насоса (свободное от воды серповидное пространство внутри кольца). Газ откачивается в результате изменения объёма каждой из ячеек между лопастями ротора.

Водокрас

Водокра'с, лягушечник (Hydrocharis), род водных растений семейства водокрасовых. Небольшие, изящные, свободно плавающие двудомные растения с однополыми белыми цветками. Листья собраны в розетку и имеют довольно длинные черешки и плавающие на поверхности воды округлые широкосердцевидные пластинки. Размножается главным образом горизонтальными вегетативными побегами. Зимует в виде особых почек, которые осенью опускаются на дно, а весной всплывают на поверхность водоёма. Известно 2 вида В.: В. обыкновенный (Н. morsus-ranae), широко распространён в стоячих и медленно текущих водах в Европе и Азии, разводится также в аквариумах; В. сомнительный, или азиатский (Н. dubia, прежде Н. asiatica), растет в Восточной и Южной Азии.
