Большая Советская Энциклопедия (ВО)
Шрифт:
Водяная сеточка
Водяна'я се'точка (Hydrodictyon), род пресноводных зелёных водорослей порядка протококковых. В СССР — один вид, Н. reticulatum. Слоевище до 1 м длиной, имеет вид свободноплавающей мешковидной сетки. Стороны петель образованы отдельными многоядерными клетками длиной до 1,5 см . При бесполом размножении зооспоры (их бывает до 20 000 в одной клетке), находясь в материнской клетке, складываются в новую сетку; половой процесс — изогамия .
Водяная сосенка
Водяна'я со'сенка, род многолетних водных растений семейства хвостниковых; то же, что хвостник .
Водяная
Водяна'я чума', водное растение семейства водокрасовых; то же, что элодея .
Водяника
Водяни'ка, низкий кустарник семейства ворониковых; то же, что вороника .
Водянка
Водя'нка, скопление жидкости (транссудата ) в полостях, тканях, органах, суставах и оболочках организма человека вследствие усиленного пропотевания жидких частей крови и лимфы при недостаточном обратном всасывании их тканями. В. наблюдается при сердечно-сосудистых заболеваниях, опухолях, поражениях почек, голодании, некоторых отравлениях и т.д. Различают местные, общие и ложные В. Местная В. возникает чаще при сдавлении вен определённой области тела. Например, при закупорке или сдавлении воротной вены — В. брюшной полости (асцит ), бедренной вены — отёк нижней конечности. При сдавлении соответствующих вен может возникнуть В. грудной полости (гидроторакс), яичка (гидроцеле) и др. При некоторых заболеваниях может развиться общая В. Так, при заболеваниях сердца жидкость скапливается в более низких частях тела (сердечные отёки). Отёки, связанные с болезнями почек, а также голодные отёки образуются равномерно по всей подкожной клетчатке (преимущественно в местах с наиболее рыхлой подкожной клетчаткой — веки, мошонка). Отёчная кожа — бледная, гладкая, сухая и блестящая; при сердечных отёках она бывает синюшной вследствие венозного застоя. От давления пальцем на коже образуются ямки. Ложной В. называется скопление жидкости в железистых или секреторных полостях при закупорке их выводных протоков (например, В. почки, маточной трубы). Лечение: устранение основной причины, вызвавшей В.
Водяное колесо
Водяно'е колесо', простейший гидравлический двигатель, приводимый в действие энергией потока воды. Применялось с древнейших времён в системах орошения в Египте, Индии, Китае и других странах, позднее — для привода водяных мельниц, рабочих машин и механизмов мелких производств. Основные недостатки: малые мощность, частота вращения и кпд, громоздкость.
Водяное отопление
Водяно'е отопле'ние, наиболее распространённая отопительная система, применяемая в современных жилых, общественных и промышленных зданиях; тепло в отапливаемые помещения передаётся горячей водой через находящиеся в них отопительные приборы . Система В. о. включает: водонагреватели, в которых вода подогревается сжигаемым топливом (котёл) или преобразуемой в тепло электроэнергией (электрокотёл), при централизованном теплоснабжении — паром и более горячей водой (теплообменный аппарат); отопительные приборы (радиаторы, конвекторы, панели, ребристые и гладкие трубы и т.п.); трубопроводы, по которым горячая вода от водонагревателя поступает в отопительные приборы и после остывания в них возвращается обратно в водонагреватель; расширительный сосуд для воды, объём которой увеличивается при нагревании; запорно-регулирующую арматуру, устанавливаемую на трубопроводе.
Различают системы В. о. с естественным и механическим побуждением движения воды. В системах В. о. с естественным побуждением (рис. 1 ), применяемых только в небольших зданиях, вода циркулирует за счёт разности температур и плотности нагретой в водонагревателе (более лёгкой) и остывшей в отопительных приборах и трубопроводах (более тяжёлой) воды. Циркуляция при всех прочих равных условиях усиливается по мере увеличения расстояния по вертикали между отопительными приборами и водонагревателем, в связи с чем последний стараются размещать возможно ниже. В системах В. о. с механическим побуждением (рис. 2 ) циркуляция воды происходит в основном за счёт действия циркуляционного насоса, который устанавливают на трубопроводе, подводящем охлаждённую воду к водонагревателю. В таких системах водонагреватель может быть расположен на одном уровне с отопительными приборами и даже выше них, а диаметры трубопроводов меньше, чем в системах с естественным
В системах В. о. применяют различные схемы разводки трубопроводов: с верхним и с нижним расположением горячей разводящей линии при вертикальных стояках, к которым присоединяются отопительные приборы; с поэтажной горизонтальной разводкой и др. По способу присоединения отопительных приборов различают двух-, однотрубные (рис. 2 , а) и проточные (рис. 2 , б) схемы. В первом случае все отопительные приборы присоединены параллельно к двум трубам (горячему и обратному стоякам); во втором — каждый отопительный прибор присоединён к одной трубе (стояку), причём часть проходящей по нему воды идёт через прибор, а часть, минуя его, — через замыкающий участок. В проточной схеме вода проходит последовательно через все отопительные приборы, присоединённые к стояку. Для правильной эксплуатации системы В. о. важно, чтобы из неё был удалён воздух. С этой целью, а также для полного опорожнения системы все трубопроводы прокладываются вертикально или с уклоном, причём в верхней точке системы делаются специальные устройства — воздухоотводчики .
При централизованном теплоснабжении горячая вода из наружной сети часто подаётся непосредственно в системы В. о. и после охлаждения возвращается обратно. Если температура горячей воды в наружных сетях централизованного теплоснабжения выше температуры, соответствующей гигиеническим требованиям отопления (например, 85°С для больниц, 105°С для жилых домов), то к горячей воде с целью уменьшения её температуры подмешивают охлажденную воду из системы отопления. Для этого в месте присоединения системы В. о. к наружным сетям централизованного теплоснабжения устанавливают водоструйные насосы (рис. 3 ). Изменение теплоотдачи В. о., необходимое в связи с колебаниями наружной температуры, достигается централизованным регулированием температуры воды в системе. Местное, покомнатное, регулирование производится обычно кранами у отопительных приборов. Летом в период бездействия системы отопления для сохранности трубопроводов воду из неё спускать не рекомендуется.
Лит.: Отопление и вентиляция, ч. 1 — Отопление, М., 1956; Ливчак И. Ф., Квартирное водяное отопление малоэтажных зданий, М. — Л., 1950.
И. Ф. Ливчак.

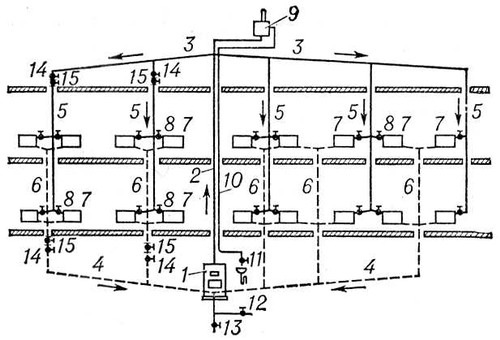

Рис. 1. Схема водяного отопления с естественным побуждением (двухтрубная с верхней разводкой): 1 — водонагреватель (котёл); 2 — главный стояк; 3 — горячий трубопровод: 4 — обратный трубопровод; 5 — горячие стояки; 6 — обратные стояки; 7 — отопительные приборы; 8 — регулирующие краны у отопительных приборов (обычно краны двойной регулировки); 9 — расширительный сосуд: 10 — сигнальная труба; 11 — запорный вентиль на сигнальной трубе; 12 — напорная водопроводная линия с установленным на ней запорным вентилем; 13 — спусковая линия в канализацию с установленным на ней запорным вентилем; 14 — запорно-регулирующие задвижки или краны на стояках; 15 — тройники для спуска воды из системы.

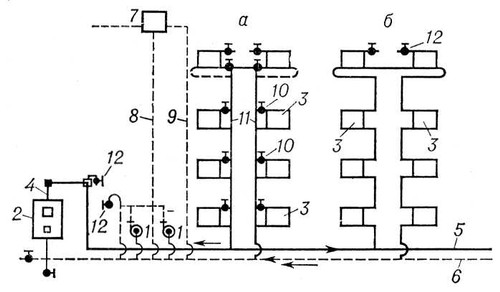

Рис. 2. Схема водяного отопления с механическим побуждением с нижним расположением горячей разводящей линии и присоединением отопительных приборов по однотрубной схеме (а), по проточной схеме (б): 1 — циркуляционные насосы; 2 — водонагреватель (котёл); 3 — отопительные приборы; 4 — главный стояк; 5 — горячий трубопровод; 6 — обратный трубопровод; 7 — расширительный сосуд; 8 — расширительная труба; 9 — циркуляционная труба от расширителя; 10 — регулировочные краны; 11 — замыкающие участки; 12 — воздуховыпускные краны.

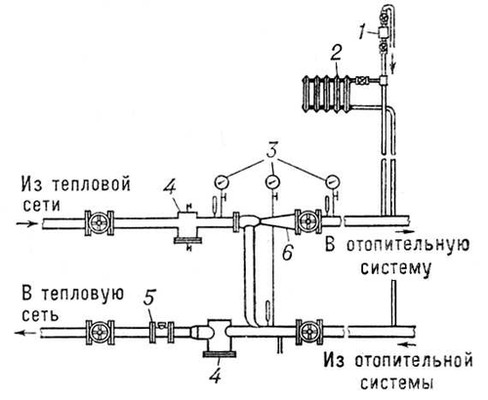

Рис. 3. Схема присоединения водяного отопления к централизованному теплоснабжению с установкой водоструйного насоса: 1 — воздухоотводчик (вантуз); 2 — отопительный прибор; 3 — манометры; 4 — грязевики; 5 — тройник; 6 — водоструйный насос (элеватор).
Водяной
Водяно'й, образ в народных поверьях, представлявшийся в виде старика, обитающего в омутах рек у мельниц или в колодцах. Представления о В., являвшемся предметом суеверного страха, были распространены у многих народов, в том числе у славян, и нашли широкое отражение в фольклоре (например, морской царь в русских народных сказках и былинах).
