Большой космический клуб. Часть 2

Афанасьев Игорь Борисович

В ходе полета спутника выявилась неисправность в запоминающем устройстве телеметрической системы, оно было переключено на запасной компьютерный блок. Ofeq-1 активно функционировал несколько недель, оставался на орбите около 4-х месяцев и сошел с нее 14 января 1989 г.

Ракета-носитель Shavit создана на предприятии MALAM концерна IAI. Две нижние ступени ракеты оснащены РДТТ производства предприятия Givon концерна IMI (Israel Military Industries, Ltd.), верхняя — разработана концерном RAFAEL.

Считается, что космическая РН Shavit создана на базе БР Jericho II, которая способна доставить израильскую ядерную боеголовку на дальность около 1500 км.

Твердотопливная

двухступенчатая БРСД Jericho II имеет длину 14 м, диаметр корпуса 1,56 м и стартовую массу до 26 т. Двигатели произведены концерном IMI, тем же, что делает РДТТ для носителя Shavit и противоракеты Arrow. Двигатель первой ступени работает в течение 52 сек, второй ступени — 85 сек. Разгон завершается на высоте примерно 105 км, боеголовка отделяется. Ракета имеет инерциальную систему управления.

Известно о существовании подземных сооружений для хранения и запуска ракет Jericho I и Jericho II с ядерными боеголовками в позиционном районе западнее Иерусалима. Сооружения включают бункер хранения, сеть транспортных путей и пещеры-боксы, используемые для предстартовой подготовки БР. По мнению экспертов США, в арсенале ракетно-ядерных сил Израиля находится примерно 50 Jericho I и до 50 Jericho II.

С апреля 1995 г. стали появляться сообщения, что Израиль ведет разработку ракеты с досягаемостью до 2000 км на базе улучшенного варианта БРСД Jericho II.

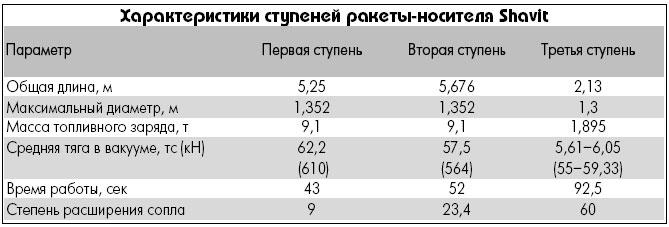

Нужно отметить, что при достижении весьма неплохих характеристик (при стартовой массе чуть больше 22 т Shavit способен доставить КА массой около 160 кг на орбиту высотой 250x1200 км с большим «обратным» наклонением — 142,9°) израильские специалисты применили всего два типоразмера РДТТ для нижних (первой и второй) и верхней ступеней.

Двигатели первой/второй ступеней имеют мотаный графито-эпоксидный корпус и отличаются друг от друга степенью расширения сопла и формой внутреннего канала твердотопливной шашки.

Управление полетом на участке работы первой ступени осуществляется с помощью четырех газовых рулей, расположенных на срезе сопла (сбрасываются после окончания вертикального подъема), а также четырех поворотных аэродинамических рулей.

Разделение ступеней — «горячее», т. е. вторая ступень включается в момент окончания работы первой. Управление полетом на участке работы второй ступени по каналам рысканья и тангажа — впрыском жидкости (перхлорат стронция) в закритическую часть сопла, по крену — микро-ЖРД на гидразине.

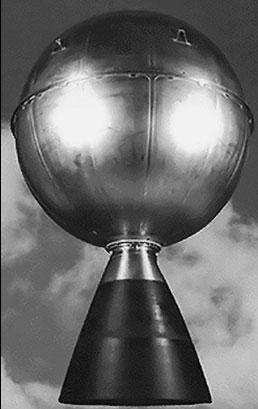

РДТТ третьей ступени (Фото RAFAEL)

Третья ступень имеет обозначение AUS-51 Marble («Мрамор») и включает сферический РДТТ с корпусом из титанового сплава. Сопло двигателя изготовлено из композиционного материала.

Для предстартовой подготовки РН Shavit используется набор оборудования, смонтированный на колесных прицепах, что, в сочетании с мобильной пусковой установкой (полагают, она заимствована от БРСД Jericho II) позволяет провести полную проверку и запуск РН независимо от географического положения точки старта.

Две первые ступени обеспечивают вывод ПГ на высоту ~110 км. Далее начинается свободный полет

до -250 км. Здесь сбрасывается головной обтекатель и производится ориентация и закрутка т. н. «верхней сборки» (система управления и третья ступень РН, ИСЗ). Включается РДТТ ступени Marble, который в горизонтальном направлении сообщает спутнику скорость, необходимую для выхода на околоземную орбиту. В конце работы третьей ступени КА отделяется и с помощью собственных микро-ЖРД выходит на переходную, а затем, если надо, на заданную рабочую орбиту.

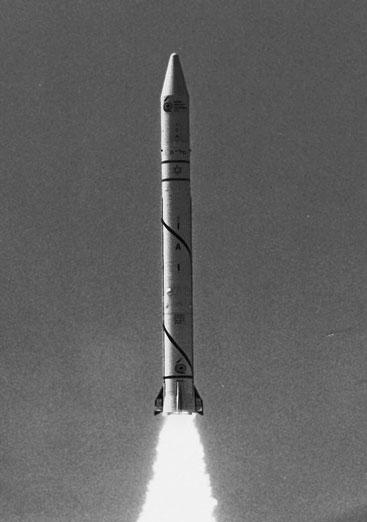

Старт РН Shavit со спутником Ofeq (Фото IAI)

В настоящее время Израиль работает над модификацией РН Shavit. Планы разработки модели, обозначенной LK-1 или NEXT («Следующий»), были представлены в октябре 1994 г. на 45-м конгрессе Международной астронавтической федерации в Иерусалиме. Первая ступень ракеты на 20 % длиннее «штатной»; кроме того, РН оснащена усовершенствованной третьей ступенью и дополняется новой четвертой ступенью с ЖРД тягой 300 кгс на долгохранимом топливе. Ракета сможет выводить ПГ массой до 350 кг на круговую полярную орбиту высотой 700 км, а также вместо одного «большого» спутника — одновременно три «малых».

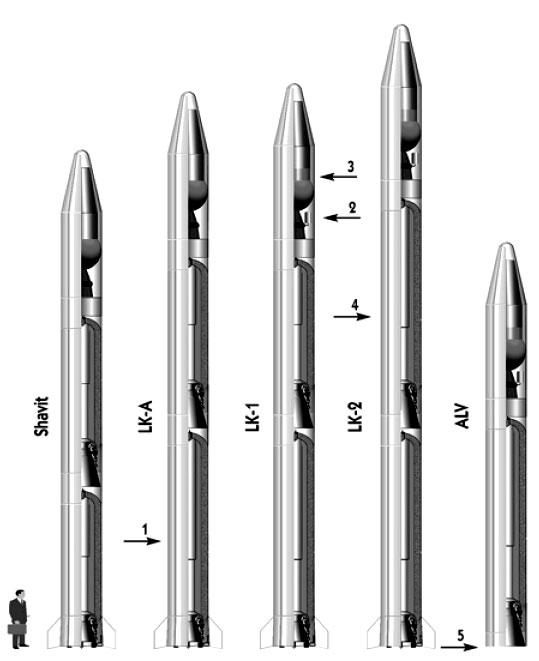

Современные и перспективные представители семейства РН Shavit:

1 — более мощный РДТТ на первой ступени; 2 — добавление системы управления вектором тяги на третьей ступени; 3 — новая жидкостная четвертая ступень; 4 — более мощный РДТТ на второй ступени; 5 — отсутствие первой ступени

На авиасалоне Le Bourget-2002 тогдашний генеральный директор ISA Аби Хар-Эвен (Aby Har-Even) сообщил, что предприятие MALAM изучает еще более мощный четырехступенчатый образец РН, обозначаемый как LK-2. Он будет создан на базе LK-1, при этом вторая ступень станет на 20 % длиннее «штатной». Ракета сможет выводить один «большой» либо четыре «малых» спутника общей массой до 400 кг на круговую полярную орбиту высотой 700 км [38] .

38

По неподтвержденным данным, на базе технологии носителей LK-1 и LK-2 Израиль в состоянии создать боевую ракету с дальностью полета 4,5–7,0 тыс км.

Также изучается возможность создания ракеты с воздушным стартом ALV (Air-Launch Vehicle), в конструкцию которой включены вторая, третья и четвертая ступени от LK-1. Ее запуск мог бы выполняться, например, с борта транспортного самолета С-130 Hercules.

Израильские космические фирмы (IAI, RAFAEL) пытаются выйти на международный рынок пусковых услуг. В частности, в 1990 г. IAI совместно с Delta Research Inc. (Хантсвилл, Алабама) предложили РН Shavit для запуска КА Meteor (NASA). Однако в 1994 г. в конкурсе на сверхлегкий носитель для американской космической программы победила крылатая РН Pegasus фирмы Orbital Sciences Corporation (OSC).
