Бомбардировщик В-25 «Митчелл»

Котельников Владимир Ростиславович

Фирма выкупила стоявший на консервации B-25J и превратила его в опытный образец новой машины. Ее оснастили в транспортном варианте. 15 февраля 1950 г. она успешно совершила первый полет. А 25 марта, во время демонстрационного тура по США, самолет попал в шторм и разбился неподалеку от г. Феникс. Находившиеся на борту семь человек погибли. После этого продать военным свою переделку «Норт Америкэн» не удалось.

Использовали «митчеллы» в послевоенный период и для учебных целей. Сразу после окончания боевых действий 60 бомбардировщиков без существенных переделок превратили в учебные АТ-24. Подварианты А,В, С и D означали, что взяты были машины модификаций D, G,

С и J соответственно. В 1947 г. их переименовали в ТВ-25 (также с буквами D, G, С и J).

В апреле-декабре 1952 г. 72 самолета типа B-25J были доработаны фирмой «Хэйс эйркрафт» под названием TB-25L. С них сняли все вооружение и броню, модернизировали приборное оснащение, кислородное и радиооборудование, несколько изменили остекление пилотской кабины, поставили семь пассажирских кресел, вновь ввели аварийный механический выпуск шасси. Эти машины служили в летных школах как учебные и легкие транспортные. С ноября 1953 по декабрь 1954 г. «Хэйс» переделала еще 380 машин в TB-25N, практически аналогичных типу L. Позднее их число довели до 627.

Этому же заводу в 1950 г. заказали 12 самолетов ТВ-25К для подготовки операторов РЛС, отслеживающих полеты ракет. Антенну РЛС разместили в носовой части самолета, а всю электронику – в бывшем бомбоотсеке. Над кабиной штурмана сделали большой наблюдательный блистер. Переделка оказалась удачной, и в общей сложности выпустили 117 самолетов ТВ-25К. Существовал также аналогичный по назначению ТВ-25М. 35 таких машин, отличавшихся только более совершенным оборудованием, переделали из ТВ-25К.

После окончания Второй мировой войны большое количество В-25 выставили на свободную продажу – в ВВС их сочли лишними. Исправный B-25J стоил всего 8250 долларов. Их покупали в основном для переделки в служебные самолеты. На них перевозили специалистов и оборудование. Некоторые «митчеллы» превратили в летающие испытательные лаборатории. Например, фирма «Хьюз» опробовала в воздухе новые авиационные радиолокаторы, а «Бендикс» – приборы. В 1951 г. на бывшем В-25Н испытывали носовую стойку шасси для реактивного истребителя F-101 «Вуду». Несколько машин переделали в противопожарные самолеты. Они получили баки для воды и специальных химикатов, а также устройства для их разбрызгивания. Такие самолеты тушили лесные пожары в штатах Орегон и Аризона.

Техническое описание

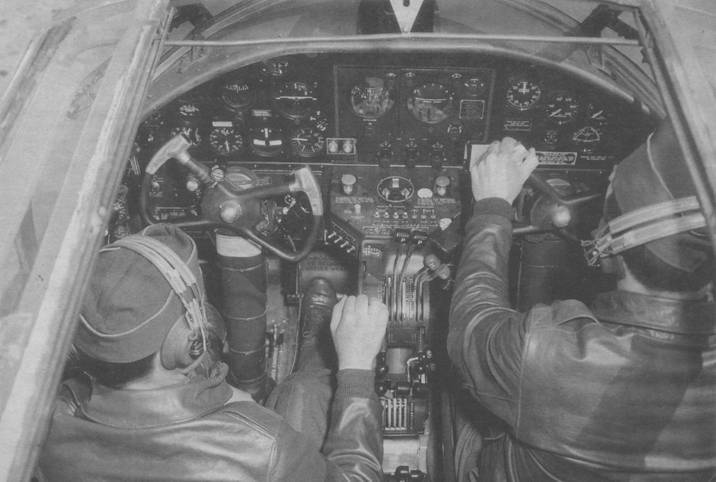

Пилоты в кабине В-25С

Данное описание опирается на конструкцию модификаций С и D с указанием изменений, внесенных на машинах других вариантов.

Бомбардировщик В-25 – двухмоторный цельнометаллический свободнонесущий моноплан. Он имел фюзеляж типа полумонокок с несущей обшивкой. Поперечное сечение переменное, прямоугольное со скругленными углами. Основу силового каркаса фюзеляжа составляли четыре лонжерона, идущих по всей длине фюзеляжа. Продольно размещалось также большое число мелких стрингеров. Для облегчения в силовую схему включались полы кабин и балки бомбодержателей.

В носовой части фюзеляжа размещались кабина бомбардира или отсек вооружения (альтернативно). Кабина бомбардира имела остекление спереди, сверху и по бокам. За ней и выше нее находилась пилотская кабина. Слева – место командира самолета, справа – второго пилота. Под полом располагалась ниша для уборки носовой стойки шасси. Пилоты,

штурман и бомбардир поднимались к своим рабочим местам через люк в днище, открывающийся наружу. Люк – между нишей носовой стойки и бомбоотсеком. При этом из люка вытягивалась небольшая лесенка.

Поднявшись в самолет, бомбардир должен был проползти по узкому туннелю, обходящему нишу шасси. Штурман сидел за пилотами. В его отсеке было два окна – по одному с каждого борта. На потолке имелось астронавигационное окно, позже замененное выпуклым блистером.

Бомбоотсек занимал всю среднюю часть фюзеляжа. От места штурмана двустворчатая дверь вела в низкий проход над бомбоотсеком, обеспечивавший сообщение с остальными членами экипажа. Проход вел к месту стрелка-радиста. В кабине стрелков было три небольших окна по правому борту. Здесь размещалась радиостанция, а также верхняя и нижняя турели. Кабина заканчивалась бронеперегородкой с дверью, ведущей в хвостовой отсек. В его задней оконечности был сделан наблюдательный блистер. Наблюдатель располагался в лежачем положении на специальном матрасе.

Крыло самолета в плане трапециевидное. Расположение его относительно фюзеляжа – среднее. Крыло состояло из центроплана, выполненного интегрально с фюзеляжем, и консолей. Центроплан с двумя лонжеронами – штампованными балками переменного сечения. Консоли – однолонжеронные, но по их задней кромке шла вспомогательная балочка, к которой крепились элероны. Интересно, что лонжероны центроплана не соединялись напрямую с лонжеронами консолей, а крепились через мощную стыковую нервюру. Обшивка крыла несущая, гладкая, подкрепленная изнутри часто расставленными стрингерами из бульб-профилей.

Аэродинамический профиль крыла у корня NACA 2307, у законцовок – более тонкий NACA 4409. Секции центроплана устанавливались с поперечным V, консоли – горизонтально.

На задней кромке крыла были смонтированы посадочные щитки Фаулера и элероны. Щитки – цельнометаллические, элероны имели дюралевый каркас и полотняную обтяжку. Оба элерона снабжались триммерами.

Оперение самолета двухкилевое, свободнонесущее. Рули высоты и направления с металлическим набором и полотняной обтяжкой. Все рули оснащались триммерами.

Шасси трехколесное, с носовой стойкой, убирающееся в полете. Все три стойки имели масляно-пневматические амортизаторы. Носовое колесо поворотное, изготовленное фирмой «Хьюз», с диаметром пневматика 0,76 м. Стойка имела демпфер колебаний («шимми»). Колеса основных «ног» шасси фирмы «Гудьир», с резиной диаметром 1,12 м, оснащались двухсторонними гидравлическими тормозами. Управление тормозами – от педалей. Аварийный привод тормозов – пневматический. Баллон для этой цели находился в кабине бомбардира.

Все стойки шасси в полете убирались гидроприводом по полету назад. Передняя стойка укладывалась в специальную нишу фюзеляжа, основные – в задние части мотогондол. В убранном положении колеса полностью закрывались створками.

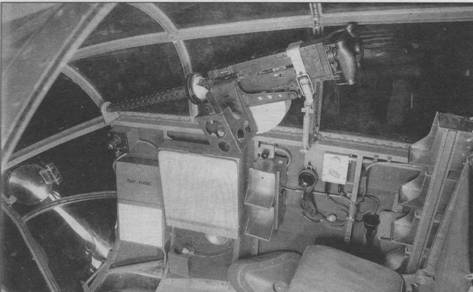

На В-25А пулемет в походном положении вынимался из гнезда и крепился по правому борту кабины бомбардира

Носовая стойка шасси В-25Н (PBJ-1H)
