BPwin и Erwin. CASE-средства для разработки информационных систем

Маклаков Сергей Владимирович

Ниже приведен текст шаблона триггера, соответствующего правилу ссылочной целостности ON PARENT DELETE RESTRICT.

/* ERwin Builtin %Datetime 7

/* %Parent %VerbPhrase %Child ON PARENT DELETE RESTRICT */ select count(*) into numrows

from %Child

where

/* %%JoinFKPK(%Child,:%%Old; ="," and") */

%JoinFKPK(%Child,:%Old," ="," and");

if (numrows > 0) then

raise_application_error(

– 20001,

'Cannot DELETE %Parent because %Child exists.'

);

end if;

При генерации схемы СУБД для Oracle 7.2 будет сгенерирован триггер:

create trigger tD_CUSTOMER after DELETE on CUSTOMER for each row

– ERwin Builtin Tue Jan 26 21:55:13 1999

– DELETE trigger on CUSTOMER declare numrows INTEGER;

begin

/* ERwin Builtin Tue Jan 26 21:55:131999 7

/* CUSTOMER

размещает ORDER ON PARENT DELETE RESTRICT */

select countf*) into numrows

from ORDER

where

/* %JoinFKPK(ORDER,:%Old," ="," and") */

ORDER.CustomerlD = :old.CustomerlD;

if (numrows > 0)

then

raise_application_error(

– 20001,

'Cannot DELETE CUSTOMER because ORDER exists.'

):

end if;

ERwin по умолчанию использует для генерации кода триггера на языке SQL встроенные шаблоны триггеров ссылочной целостности, которые автоматически присваиваются каждой связи. Если встроенные шаблоны не удовлетворяют бизнес-правилам, можно изменить коды триггера, генерируемые на основе встроенных шаблонов. ERwin позволяет изменить шаблон и указать, что при генерации модифицированная версия должна заменить встроенный шаблон.

ERwin позволяет переопределить триггер, устанавливаемый по умолчанию, тремя способами:

Переопределение типа ссылочной целостности. Для каждой комбинации правил ссылочной целостности (например, Parent-Delete RESTRICT) ERwin позволяет создать переопределенный шаблон и использовать этот шаблон вместо шаблона, применяемого по умолчанию, для всех связей диаграммы, которым был присвоен этот тип правила ссылочной целостности. Используя в качестве основы встроенный код шаблона, можно изменить шаблоны ссылочной целостности во всей модели, изменяя коды триггера только в одном месте. Вновь определяемые шаблоны будут использоваться вместо стандартных шаблонов, если при генерации схемы включена опция RI Type Override.

Переопределение шаблона триггера для связи. Можно переопределить шаблон, задаваемый по умолчанию, для какой-то конкретной связи. Для этого используется диалог Relationship Template Editor, в котором можно описать шаблоны Relationship Override, применяемые вместо стандартных шаблонов (а также вместо шаблонов RI Type Override, если они есть). Шаблоны Relationship Override будут использоваться вместо стандартных шаблонов, если при генерации схемы включена опция Relationship Override.

Переопределение шаблона триггера для сущности. ERwin позволяет создавать собственные триггеры Entity Override для любой сущности в модели. Шаблоны Entity Override используются вместо стандартных шаблонов, а также вместо шаблонов RI Type Override и Relationship Override, если при генерации схемы включена опция Entity Override.

ERwin имеет специальные редакторы, облегчающие создание и редактирование триггеров и процедур.

Для редактирования триггера следует щелкнуть правой кнопкой мыши по таблице и выбрать

во всплывающем меню пункт Trigger. Появляется диалог Table Trigger Viewer, в нижней части которого имеется две кнопки -Table Trigger и Trigger Template, которые вызывают диалоги, предназначенные для создания и редактирования пользовательских триггеров и шаблонов триггеров ссылочной целостности (рис. 2.78).

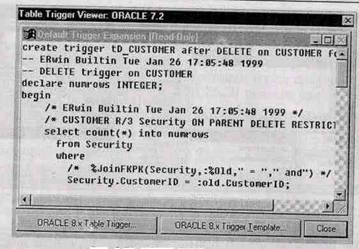

Рис. 2.78. Диалог Table Trigger Viewer

Рассмотрим простейший пример, в котором переопределим шаблон триггера для сущности. Предположим, бизнес-правила требуют, чтобы при любом изменении имени клиента (колонка CustomerName таблицы CUSTOMER, рис. 2.79) в таблице SECURITY создавалась строка, в которой бы фиксировалось прежнее значение имени, новое значение, дата изменения и имя пользователя, произведшего изменение.

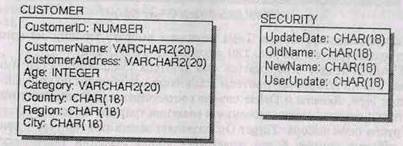

Рис. 2.79. Таблицы CUSTOMER и SECURITY

Для создания триггера служит редактор Table Trigger Editor (вызывается кнопкой Table Trigger диалога Table Trigger Viewer) (рис. 2.80).

Рис. 2.80. Диалог Table Trigger Editor

Раскрывающийся список Table позволяет выбрать таблицу, на которой будет создан триггер. На рис. 2.80 это таблица CUSTOMER.

В списке Trigger отображается имя триггера (SecurWrite). Если имя не задано, ERwin генерирует триггеры ссылочной целостности по умолчанию. Кнопки New, Rename и Delete служат соответственно для внесения нового триггера в список, переименования и удаления триггера из списка.

Группа окон выбора Trigger On позволяет задать тип триггера - при каком событии триггер будет запускаться - при удалении Delete, вставке Insert или обновлении Update-строки таблицы. При выборе любого события ERwin автоматически формирует текст шаблона соответствующего триггера ссылочной целостности. Опции Before и After позволяют задать время выполнения триггера - до или после SQL-команд INSERT, UPDATE или DELETE. В примере на рис. 2.80 создается триггер, выполняемый до команды обновления UPDATE для колонки CustomerName таблицы CUSTOMER.

Опции Table и Row (поддерживается ORACLE 7.x, SQLBase V6, Watcom V4 и AS/400 V3) показывают, каким образом будет выполняться триггер. При генерации в текст триггера будут соответственно включены предложения "FOR EACH TABLE" или "FOR EACH ROW".

Old - ссылка на прежнее значение при обновлении поля, New - ссылка на новое значение при обновлении таблицы. В тексте шаблона триггера используется макрос %RefClause, при генерации текста триггера по шаблону включается предложение REFERENCES. В примере для нового значения установлено имя "newl", для старого - "oldl".
