Бронеколлекция 1999 № 01 (22) Средний танк «Шерман»

Барятинский Михаил Борисович

Помимо основной и самой многочисленной модификации — М3, существовали и другие. С февраля по август 1942 года фирма American Locomotive выпустила 300 М3А1, имевших единственное отличие от базового варианта — литой корпус. Следует упомянуть, что некоторое количество М3 и М3А1 оснащалось дизелем Guiberson Т-1400-2. В январе 1942 года другое паровозостроительное предприятие — Baldwin Locomotive — изготовило 12 танков М3А2 со сварным корпусом, а затем перешло на выпуск варианта М3А3. Он отличался от предыдущего дизельной силовой установкой General Motors 6046 G-71 мощностью 375 л.с. На части машин посадочный люк в левом борту корпуса заварили. До декабря 1942 года было изготовлено 322 М3А3. С июня по август 1942 года Detroit Tank Arsenal выпустил 109 машин версии М3А4 с двигателем Chrysler

А57 Multibank мощностью 370 л.с., представлявшим собой силовой блок из пяти автомобильных моторов. Длину клепаного корпуса пришлось увеличить. Люк в левом борту корпуса ликвидировали совсем. Число траков гусеницы возросло до 83. Улучшили и конструкцию тележек подвески. Наконец, с января по декабрь 1942 года Baldwin Locomotive изготовил 591 М3А5 — М3 с дизелем General Motors 6046 G-71. Всего же за время производства было выпущено 6258 танков М3 всех модификаций.

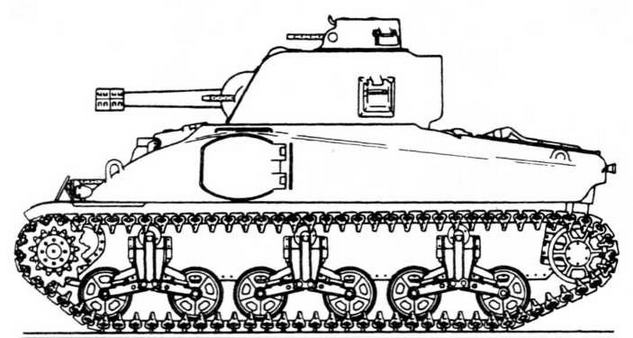

Тб

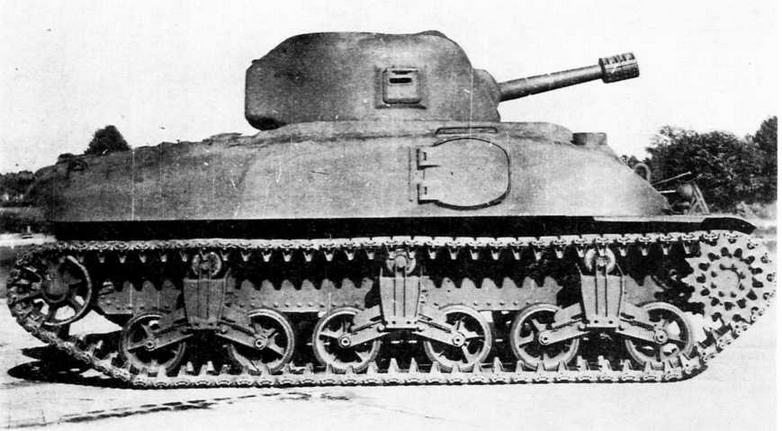

Средний танк Тб на Абердинском полигоне. Обращают на себя внимание бортовой люк в корпусе, лючок для стрельбы из пистолета в правом борту башни и тележки подвески, аналогичные среднему танку М3.

Следует подчеркнуть, что все эти модификации по своим тактико-техническим характеристикам от базового варианта принципиально не отличались. Причины, побудившие заводы пойти на их выпуск, носили скорее технологический характер с учетом возможностей того или иного предприятия, традиционных заводов- смежников и т.д.

Практически параллельно с проектированием М3 началась разработка нового танка, в котором предполагалось устранить недостатки последнего, в частности неудачное размещение 75-мм пушки, и, одновременно, максимально использовать существующие узлы и агрегаты. Тактико-технические требования к новой боевой машине были сформулированы командованием танковых войск армии США уже к 31 августа 1940 года. Однако начало проектирования пришлось отложить, так как конструкторы были сильно загружены работой над чертежами и технологической документацией по М3. Реально работа над новым танком началась 1 февраля 1941 года.

Базовое шасси М3, включая нижнюю часть корпуса, двигатель, трансмиссию и подвеску, сохранялось почти без изменений. Использовался тот же двигатель R- 975-ЕС2. Моторный отсек, правда, несколько расширили с целью возможного размещения в нем более мощных и более крупногабаритных двигателей Wright G100 или G200. Верхнюю часть корпуса предполагалось изготавливать литой или сварной, с максимальным применением деталей от М3 для удешевления производства. 75-мм пушка и спаренный пулемет устанавливались в башне кругового вращения с диаметром погона 1753 мм и толщиной лобовой брони 76 мм. Башня была спроектирована с литой лобовой деталью, крепившейся к ней болтами и допускавшей возможность установки различных комбинаций вооружения. Всего планировалось пять базовых модификаций: 1 пушка М2 калибра 75 мм и 1 пулемет калибра 7,62 мм; 2 пушки М6 калибра 37 мм и 1 пулемет калибра 7,62 мм; 1 гаубица калибра 105 мм и 1 пулемет калибра 7,62 мм; 3 пулемета калибра 12,7 мм, смонтированных в установке с большим углом вертикального наведения, для задач ПВО; 1 английская 6-фунтовая пушка и 1 пулемет калибра 7,62 мм.

На крыше башни размещалась заимствованная у М3 командирская башенка с 7,62-мм пулеметом, установка которого допускала зенитную стрельбу. Подобно М3 в лобовой плите корпуса устанавливались два курсовых пулемета, обслуживаемых механиком-водителем. Угол их вертикального наведения мог фиксироваться в диапазоне от +8° до - 6°. Горизонтальная наводка обеспечивалась поворотом корпуса танка.

Экипаж, по сравнению с М3, был уменьшен до 5 человек, а его размещение стало стандартным для американских танков

на многие годы вперед: наводчик и командир — справа от пушки; заряжающий — слева. Еще два члена экипажа — механик- водитель и его помощник, он же стрелок из курсового пулемета, смонтированного в шаровой установке в правой части лобового листа, находились в передней части корпуса танка, соответственно слева и справа от коробки передач.

В июне 1941 года был изготовлен полноразмерный деревянный макет танка, получившего обозначение Тб. Затем в Абердине началась сборка прототипа с литой верхней частью корпуса. Одновременно в арсенале Рок-Исланд создавалась машина со сварным корпусом, но без башни.

Абердинский прототип был готов ко 2 сентября 1941 года и продемонстрирован представителям командования танковых войск и Департамента вооружений.

Т6 для посадки экипажа имел двери, расположенные в бортах корпуса, как на М3. По бокам башни были предусмотрены пистолетные амбразуры, прикрытые крышками. Спаренная установка Т48 обеспечивала угол возвышения орудия от +20° до - 12°. Размещение 75-мм пушки во вращающейся на 360° башне давало Т6 значительные преимущества по сравнению с М3. Установленный на танке гиростабилизатор по своей конструкции был подобен применявшемуся на 37-мм пушке танка М3.

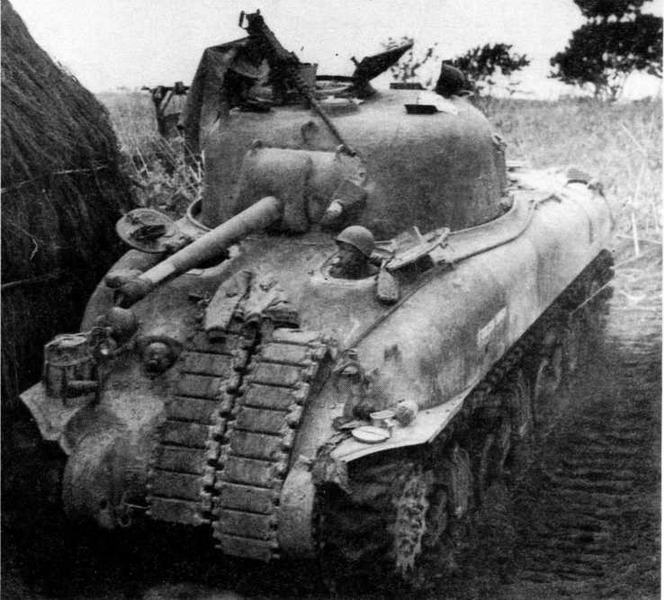

Танк М4А1 командира роты «F» 13-го танкового полка 1-й танковой дивизии, Анцио, Италия, 27 апреля 1944 года. Крепление гусеничных лент на лобовой броне корпуса было типично для этого соединения.

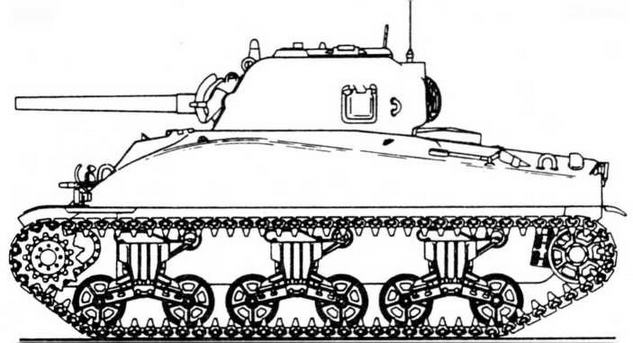

М4А1

Танк оснащался двумя радиостанциями: SCR-508, предназначенная для голосовой связи, располагалась в башне, a SCR-506, на которой работали кодом, — в корпусе танка рядом с местом помощника водителя. Впоследствии две радиостанции применялись только на командирских танках. Конструкторы не забыли и о британском союзнике: в нише башни имелись крепления для монтажа английской радиостанции № 19.

Сразу после демонстрации танка представители руководства высказали свои замечания. В частности, было предложено ликвидировать командирскую башенку высотой 305 мм и двери в бортах корпуса. Впрочем, общая высота танка при этом не должна была измениться, так как место башенки должен был бы занять круглый люк и зенитный пулемет. Ликвидация же бортовых дверей должна была существенно улучшить бронезащиту. С учетом этих и ряда других более мелких поправок Комитет вооружений Конгресса США 5 сентября 1941 года рекомендовал принять эту машину на вооружение (стандартизировать, как принято говорить в США) армии Соединенных Штатов под обозначением «средний танк М4».

Изготовление опытной партии началось в ноябре. Протоколом от 11 декабря 1941 года Комитет вооружений присвоил обозначение М4 танку со сварным корпусом, а М4А1 — с литым. В американской армии все модели среднего танка М4 назывались «Генерал Шерман», а в английской просто «Шерман».

С февраля 1942 по июль 1945 года в серийном производстве состояли 6 основных модификаций танка М4, главными отличительными особенностями которых были тип силовой установки и способ изготовления корпуса:

М4— карбюраторный двигатель Continental R-975 и сварной корпус;

М4А1 — такой же двигатель и литой корпус;

М4А2 — дизель General Motors 6046 и сварной корпус;

М4А3 — карбюраторный двигатель Ford GAA и сварной корпус;

М4А4 — карбюраторный двигатель Chrysler А57 и сварной корпус;

М4А6— дизель RD-1820 и сварной корпус.

Обозначение М4А5 было зарезервировано (но никогда не использовалось) для танков Ram, выпускавшихся в Канаде.

Выпуск модификаций «Шермана» велся не в порядке возрастания индексов. Формально вторая модификация М4А1, например, была запущена в серию на полгода раньше М4. Поэтому будет логично начать именно с нее.
