Бронеавтомобиль, получивший обозначение БА-НАТИ (а затем ЛБ-НАТИ), был изготовлен на Выксунском заводе ДРО в сентябре 1939 года, причем в заводских документах машина проходила как БА-8 НАТИ.
Броневик имел полностью сварной корпус из 7–10 мм брони, при этом основные листы имели наклон к вертикали 25 градусов, таким образом, обеспечивая защиту от 7,62-мм бронебойных пуль со всех дистанций. Для посадки экипажа из трех человек служили двери в бортах, кроме того, в полу имелся люк для аварийного выхода под машину. Вооружение ЛБ-НАТИ состояло из 12,7-мм пулемета ДШК и 7,62-мм ДТ в башне от танка Т-40 и одного ДТ в лобовом листе корпуса. Боекомплект насчитывал 400 патронов к ДШК (8 лент
Шасси для бронеавтомобиля было спроектировано в НАТИ на базе укороченного ГАЗ-АА, от последнего использовалась коробка перемены передач и тормоза. Раздаточная коробка и демультипликатор, соединенные в одном агрегате, были спроектированы в НАТИ. Карданные валы использовались от автомобиля ЗИС-101, только укороченные, задний мост — от ГАЗ-ААА, но с изменениями: снята толкающая труба, отрезаны раскосные штанги и установлены грязевики на тормозные барабаны. Передний ведущий мост изготавливался по схеме «Мармон» на основе дифференциала от ГАЗ-АА с измененными полуосями и одной половинкой картера. Поворотные цапфы устанавливались на радиально-упорных подшипниках, изготовленных опытным заводом НАТИ. Подвеска осей выполнялась на четырех полуэллиптических рессорах. В качестве силовой установки в броневике использовался 6-цилиндровый двигатель американской фирмы «Додж» мощностью 72 л.с.

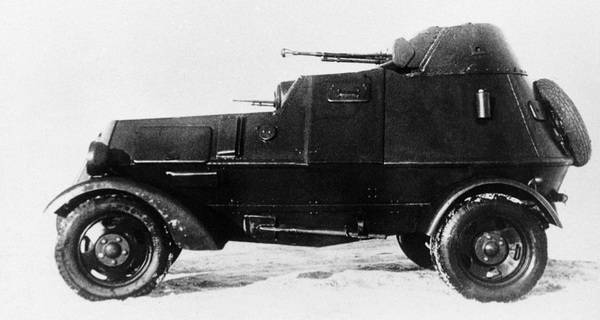

Бронеавтомобиль ЛБ-НАТИ, вид справа и слева (АСКМ).
После предварительных пробегов и устранения недоработок ЛБ-НАТИ направили на НИБТ полигон. Испытания машины здесь велись с 25 ноября 1939 года по 20 марта 1940 года, при этом общий пробег броневика составил 2998 км. В результате выяснилось, что бронеавтомобиль при боевой массе 4,58 т развивает максимальную скорость по шоссе 80 км/ч, имеет запас хода 288 км (по шоссе), уверенно движется по грязному проселку и пересеченной местности и снежной целине. Вместе с тем у машины было обнаружено большое количество недостатков:
«а). По бронеавтомобилю в целом:
1. Вес не соответствует требованиям макетной комиссии и должен быть не более 3800–4400 кг;
2. Перегрузка передней оси недопустима как по сроку службы шин ГК, так и по уменьшению проходимости бронеавтомобиля по дорогам и мягким грунтам;
3. Недопустимо быстрый износ двигателя вследствие его непригодности для работы с длительной перегрузкой;
б). По шасси:
1. Рессоры не обладают достаточной прочностью;
2. Стойки передних и задних амортизаторов недостаточно прочные;
3. Крепление переднего моста к рессорам только хомутами ненадежно.
в). По вооружению:
1. Заряжание пулемета ДШК возможно только при максимальном его угле возвышения, так как крышка приемника упирается в крышу башни.
г). По корпусу и башне:
1. Установка башни Т-40 имеет те же недостатки, которые были отмечены при полигонном испытании Т-40;
2. Установка бронировки фар нецелесообразна;
3. Крепление броневой защиты дифференциала переднего моста ненадежно;
4. Защита задних рессор выполнена сложно, не позволяет
5. Крепление бортовых листов брони, защищающих трансмиссию, сделано неудачно. Листы необходимо снимать целиком при ремонте передних и задних рессор».
В заключении отчета об испытании опытного образца бронеавтомобиля ЛБ-НАТИ комиссия полигона делала следующие выводы:
Бронеавтомобиль ЛБ-НАТИ преодолевает снежную целину. НИБТ полигон, декабрь 1939 года (АСКМ).
«1. БА-НАТИ по мощности вооружения, надежности броневой защиты, боекомплекту, динамическим качествам и запасу хода значительно лучше легких бронеавтомобилей ЛБ-23 и БА-20.
2. БА-НАТИ не соответствует следующим основным требованиям макетной комиссии:
а). Общему весу и нагрузке на переднюю ось;
б). Обзорности;
в). По проходимости БА-НАТИ лучше бронеавтомобилей ЛБ-23 и БА-20 при движении по грязным разбитым проселочным дорогам с твердым основанием, непересеченной местности и снежной целине.
4. Бронеавтомобиль ЛБ-НАТИ может быть рекомендован на вооружение Красной Армии только после устранения недостатков, отмеченных в выводах отчета и выполнения решений макетной комиссии».
Все дальнейшие работы по совершенствованию бронеавтомобиля ЛБ-НАТИ были прекращены, его дальнейшая судьба неизвестна. Эта машина представляет интерес как первый отечественный полноприводной броневик.
Лучший в своем классе
Параллельно с проектированием и изготовлением ЛБ-НАТИ Автобронетанковое управление РККА разработало тактико-технические требования на проектирование и изготовление легкого разведывательного бронеавтомобиля. При этом ЛБ-НАТИ даже не рассматривался в качестве машины для серийного выпуска — его шасси существовало только в одном экземпляре. Ставка делалась на использование в качестве базы для броневика полноприводного шасси ГАЗ-62, к серийному выпуску которого готовился Горьковский автомобильный завод.
19 ноября 1939 года нарком обороны СССР К. Ворошилов утвердил разработанные в АБТУ РККА требования на легкий разведывательный броневик со следующими характеристиками:
«Тип — двухосный, с двумя ведущими осями;
Боевой вес — 4000–4200 кг;
Максимальная скорость — 90–100 км/ч;
Вооружение — 1 12,7-мм пулемет ДК и 1 7,62-мм пулемет ДТ в башне, 1 ДТ в корпусе;
Боекомплект — 400–500 патрон 12,7 мм, 2000–2500 патрон 7,62 мм, 15 гранат;
Броня — должна защищать от бронебойных пуль 7,62-мм со всех дистанций, наклон броневых листов корпуса не менее 25 градусов;
Башня — по типу танка Т-40;
Экипаж — 3 человека;
Средства связи — радиостанция 71-ТК;
Шасси — ГАЗ-62 с 6-цилиндровым мотором M11…
Желательна установка кормового поста управления».
Бронеавтомобиль ЛБ-62 с односкатными колесами (машина № 713). Январь 1941 года. Обращает на себя внимание форма бронекорпуса с большими углами наклона листов к вертикали для повышения пулестойкости (АСКМ).
