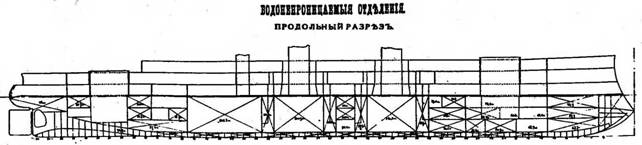

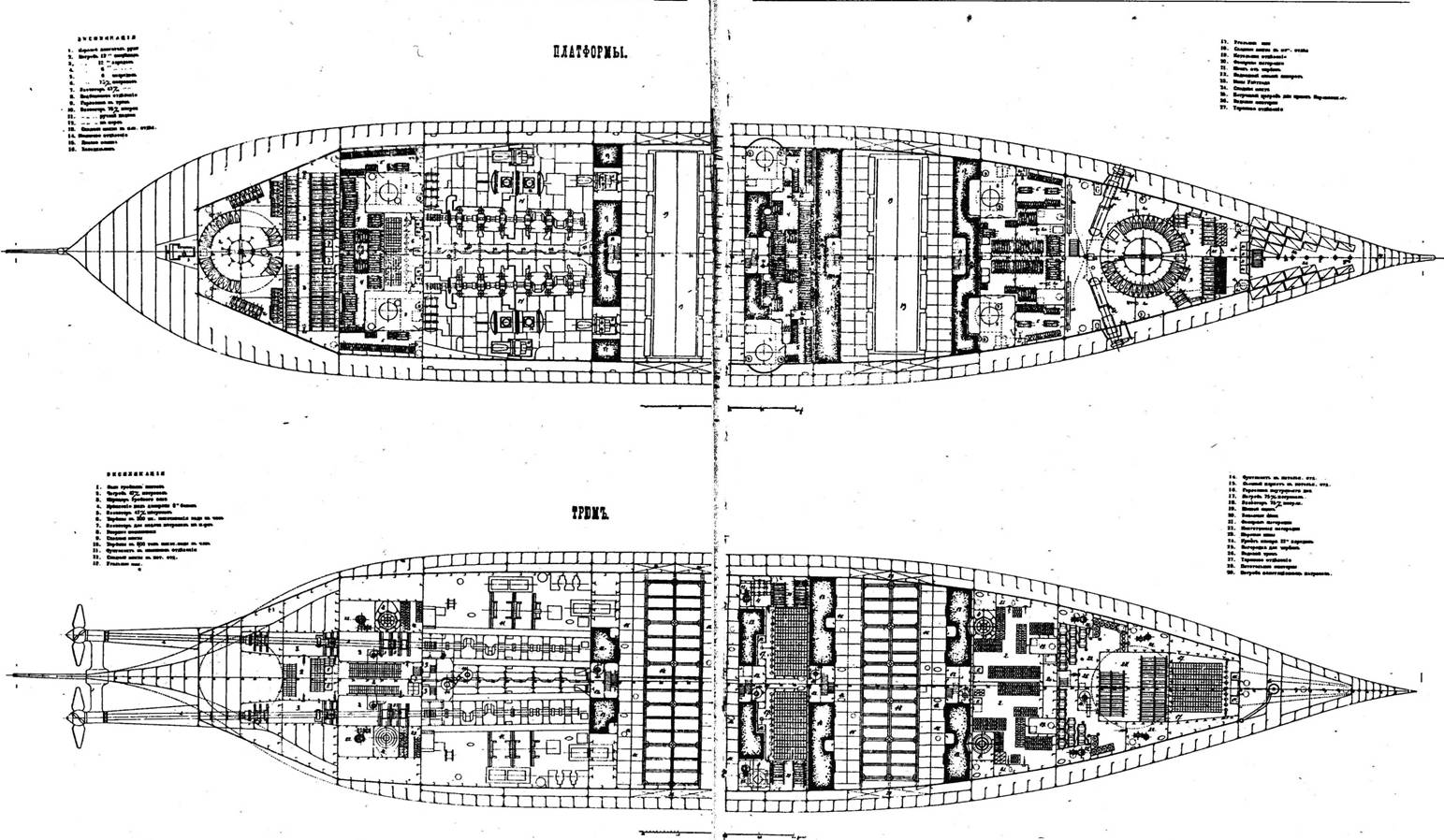

Главные навигационные приборы – магнитные компасы устанавливали на четырех уровнях: в боевой и ходовой рубках, на крыше ходовой рубки и в центральном посту. В румпельном отделении ставили боевой компас, по которому правили при выходе из строя всех командных пунктов, а главный, по которому сверяли показания всех остальных, устанавливали на специально упрочненном (чтобы в соответствии с требованием Главного гидрографического управления ослабить влияние вибрации и корабельного магнетизма) основании на кормовом мостике. Общекорабельные средства управления включали шедшие от трех штурвалов (в двух рубках и центральном посту) валиковые приводы (42 сочленения с подшипниками и подпятниками!) к золотникам паровой рулевой машины и проводники к рулевым электродвигателям, тросовые приводы машинных телеграфов (с двумя машинными и 8 кочегарными циферблатами), традиционно развитую на русских кораблях сеть переговорных труб (из тонкой меди диаметром 50,8 мм), проведенных ко всем главнейшим боевым постам, во многом дублировавшую телефонную сеть на 44 пары абонентов.

Так

боевая рубка четырьмя линиями связывалась с центральным постом, с каждой из 8 башен и 3 батарей 75-мм пушек, арсеналом и 'тремя отделениями минных аппаратов, обоими постами носовых и кормовых динамомашин, правым и левым визирными портами (прицелов у минных аппаратов), рулевым отделением, обеими машинами, кормовой рубкой, кают-компанией, каютами адмирала, командира, старшего офицера, старшего артиллерийского офицера, с операционным пунктом. Звонковая система обеспечивала вызовы вестовых и связь между компасами при работах по определению и уничтожению их девиации.

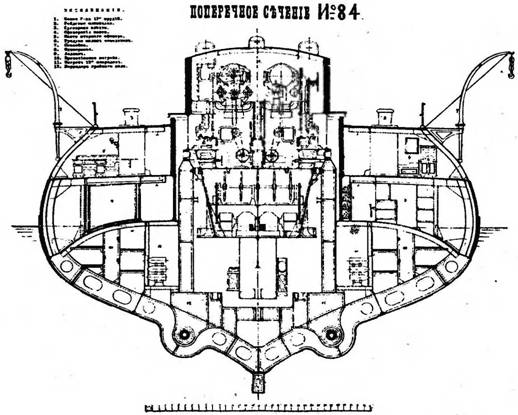

Для управления артиллерийским огнем служила уже вполне отработанная к тому времени (комплект отечественных приборов демонстрировался на Парижской выставке 1899 г.) система специальных электромеханических приборов петербургского завода Н. К Гейслера, стабильно (даже и в советское время) и последовательно совершенствовавшихся модификаций, которые выпускались для кораблей всего русского флота. Система состояла из кабельных (47 жил) сетей напряжением 23В (с понижающим трансформатором), связывающих все артиллерийские боевые посты (башни, казематы, погреба боеприпасов) с боевой рубкой и дальномерными станциями, от которых передавались указания о направлении стрельбы, расстоянии до цели, роде снарядов и команды комендорам о ведении или прекращении огня. Эти указания, нанесенные на циферблаты принимающих приборов, поступали по кабелям при повороте рукоятки задающего прибора в боевой рубке.

Главными приборами были два боевых указателя (на левой и правой стороне боевой рубки) в виде' алидады на градуированном диске со зрительной трубой. Соответственно направлению, по которому поворачивали на цель эту трубу, поворачивались и автоматически следившие за ее поворотом стрелки циферблатов у орудий. Тем самым прислуге орудий давались указания на цель, по которой надо стрелять. Два снарядных и два сигнальных (командных) указателя посредством стрелок, останавливавшихся в соответствующих секторах циферблатов, содержали указания: первые два о роде применяемых снарядов, вторые -о виде выполняемой стрельбы ("дробь", "атака", "короткая тревога"). Четвертый тип задающего прибора-дальномерный ключ – входил в комплект дальномерной станции, состоящий из колонки с установленным на ней дальномером (первоначально – ручным микрометром Люжоля-Мякишева). Посредством ключа расстояния, определенные дальномером, передавались на циферблаты в боевую рубку и орудиям. Для проверки правильности передачи и приема приказаний (обратная связь) в состав дальномерной станции входил контрольный дальномерный циферблат. Отдельно в боевой рубке устанавливали две станции дальномерных циферблатов, два задающих дальномерных циферблата, два дальномерных ключа боевой рубки, четыре принимающих дальномерных циферблата, четыре разобщителя батарейных дальномерных циферблатов. Отдельная станция, дублирующая приборы боевой рубки, устанавливалась в центральном посту. Благодаря этой системе ПУАО, управляющий стрельбой артиллерийский офицер мог напрямую "дирижировать" огнем всей артиллерии корабля и каждым орудием в отдельности.

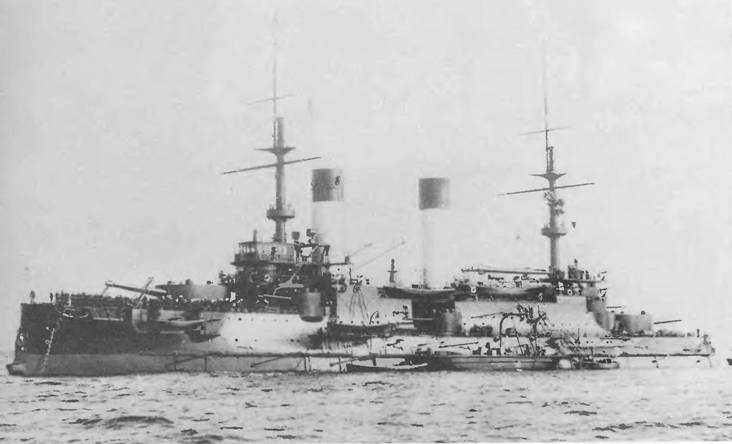

Внешними средствами наблюдения и связи, помимо сигнальных флагов и биноклей, служили также шесть прожекторов ("боевые фонари") диаметром 750 мм, предназначенных для участия в отражении ночных атак миноносцев, создания световых преград при охране рейдов. Для дальней сигнализации так- же применяли Прожекторы (освещая облака вспышками по азбуке Морзе), электрические фонари (меняя цвет с красного на белый и регулируя продолжительность вспышки, передавали сочетания по цифровой азбуке)

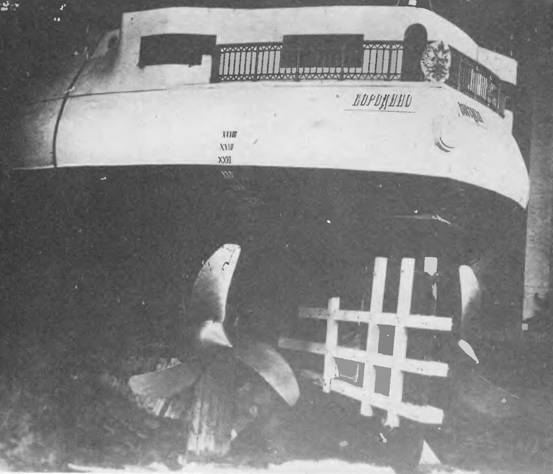

и составлявшие особенность русского флота электровспышечные (за счет сгорания порошка) фонари системы Табулевича. Оборудовали на кораблях и краткий период применявшуюся на флоте систему сигнализации о положении пера руля. Связанный с румпелем тросовый привод поднимал или опускал на ноке рея красный (левый борт) или зеленый конус, а ночью – огни тех же цветов.

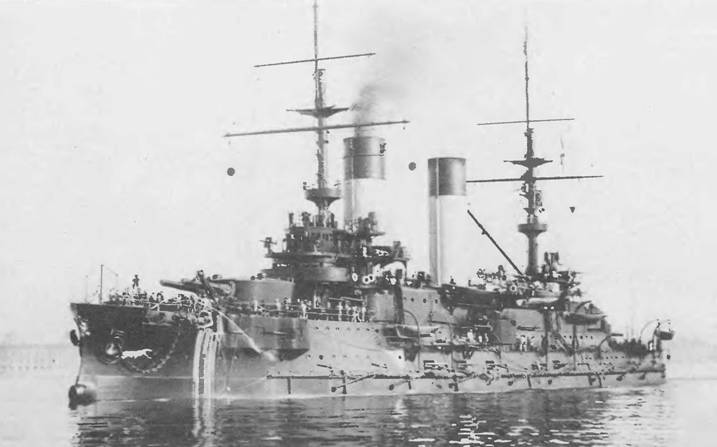

Предполагавшаяся установка механического, управляемого с мостика, мачтового семафора (действуя поворотными крыльями на топе мачты, корабли, подобно матросам с флажками в руках, могли переговариваться между собой по семафорной азбуке) не состоялась, видимо, из-за недоверия к их громоздким конструкциям З. П. Рожественского. Вместо них корабли снабдили приобретенными в Германии радиостанциями системы "Сляби-Арко" берлинской фирмы Телефункен. В отличие от маломощных отечественных систем, не обеспеченных фабричным производством, немецкие станции уже тогда держали устойчивую связь на расстояниях до 100 миль.
