Вертикальное наведение производится непосредственно от стреляющего номера, причем ось орудия должна подниматься или понижаться соответственно некоторому указателю, имеющемуся у стреляющего. Наибольший угол возвышения должен быть не менее 15°, а угол снижения не менее 5°.
Приспособление для горизонтального наведения состоит из двух гидравлических прессов, штоки которых действуют на стальные тросы, которые укрепляются на центральной трубе. Гидравлические прессы должны давать возможность делать горизонтальный поворот установки до 310° в носу и 300° в корме, расположенных симметрично к диаметральной плоскости. Горизонтальное наведение производится
Приспособление для подачи снарядов и зарядов и для заряжания состоит: из двух гидравлических подъемных столов, на которые заряды и снаряды поднимаются в установку внутри центральной трубы, для каждого орудия отдельно (в общих кокорах для одного снаряда и двух полузарядов и из двух змеевидных гидравлических прибойников системы О. Креля.
Для передачи снарядов и зарядов из палубы в центральную трубу, на подъемные столы, служат две вращающиеся вокруг центральной трубы тележки. Управление подачей в общие кокора производится у центральной трубы; управление же заряжанием внутри установки.
Приспособление для крепления каждой барбетной установки по-походному состоит из двух стаканов, установленных в промежуточной палубе, и двумя штырями, которыми вся установка крепится с этими стаканами. Паровые помпы, по образцу установленных на корабле «Чесма», должны быть двухцилиндровыми, двойного действия. Помпы работают при гидравлическом давлении в 80 атмосфер, причем рабочее давление в котлах не должно быть менее 60 фунтов на кв. дм. (хотя нормальное давление в котлах может быть 130 фн. на кв. дм.). При помпах имеются все трубы, необходимые для соединения их с механизмами башен.
Металлическим заводом проводятся паропроводные трубы к насосам отчасти главного трубопровода, помещающегося между 43 и 50 шпангоутами. Пароотводные трубы от насосов проводятся Металлическим заводом в ту часть главной отводной трубы, которая помещается между 43 и 50 шпангоутами.
Поворот установки, при отсутствии качки и крена, на 180° должен совершаться не более, как в 1,5 минуты.
Вспомогательная паровая гидравлическая помпа должна быть от 3 до 4 л. сил.
Броневое прикрытие состоит из брони в 2 1/ 2дм. толщиной, изготовленной на Ижорских заводах. Доставка брони должна быть сделана средствами Морского ведомства; сверление же дыр, склепка и прикрепление купольных прикрытий делается Металлическим заводом. Общий вес каждой установки, без орудий и без приспособлений для подъема снарядов и зарядов из бомбовых погребов и крюйт-камер, но вместе с прикрытием, не должен никоем образом превышать 160 тонн.
Башенные прицелы к каждому из орудий устанавливаются по образцу, утвержденному для орудий на броненосце «Император Александр II». Металлическим заводом поставляются собственно механические приспособления, не включая те части, которые служат непосредственно для прицеливания (т. е. целик или диоптр и вершина мушки).
Приспособления для подъема снарядов и зарядов из бомбовых погребов и крюйт-камор состоят из двух гидравлических полиспастов для каждой установки, со стальными тросами, с необходимым гидравлическим трубопроводом и золотниками для действий в каждой установке, из направляющих блоков для тросов, двух ухватов для снарядов и двух захватов для ящиков-кокоров.
Эскадренный

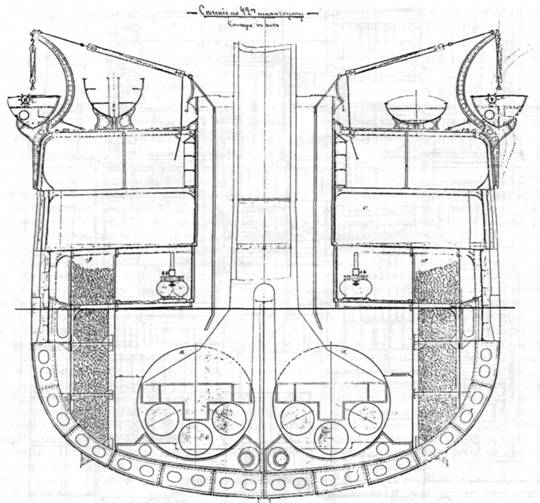

Эскадренный броненосец «Двенадцать Апостолов» (Поперечное сечение в районе 42 шп.)

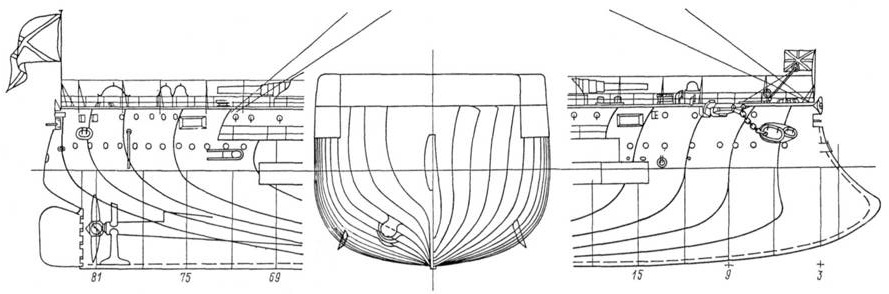

Эскадренный броненосец «Двенадцать Апостолов» (Теоретический чертеж корпуса)
Две трехцилиндровые машины тройного расширения для броненосца изготовили на Балтийском заводе в период с 1889-1891 гг. Каждая машина работала на свой винт.
Проектная мощность обеих машин равнялась 8500 л.с. при нормальной тяге и 11500 л.с. при форсированной. ТТД машин и котлов:
Диаметр цилиндров
высокого давления……………. 1040 мм.
Диаметр цилиндра
среднего давления…………….. 1520 мм.
Диаметр цилиндра
низкого давления……………… 2290 мм.
Винты системы Грифитса:
Диаметр гребного вала…….. .419 мм.
Диаметр гребного вала
за дейдвудом………………………. 445 мм.
Ход поршня…………………………. 990 мм.
Наибольшее число оборотов (мин.) … 96
Шаг гребного винта………………… 7,0 м.
Длина ступицы винта………….. 875 мм.
Углубление верхней кромки
винта от ватерлинии…………….. 1,96 м.
Поршни, шатуны, коленчатые и гребные валы отливались из стали. Остальные части из чугуна, меди или латуни. В каждом машинном отделении, согласно спецификации, находились часы с восьмидневным зарядом. Каждый цилиндр снабжался индикатором давления системы Ричардса.
Для обеспечения всех механизмов паром на броненосце стояло 4 одинарных и 4 двойных цилиндрических котла, рассчитанных на рабочее давление 130 ф.дм . (максимальное давление 205 ф.дм .).

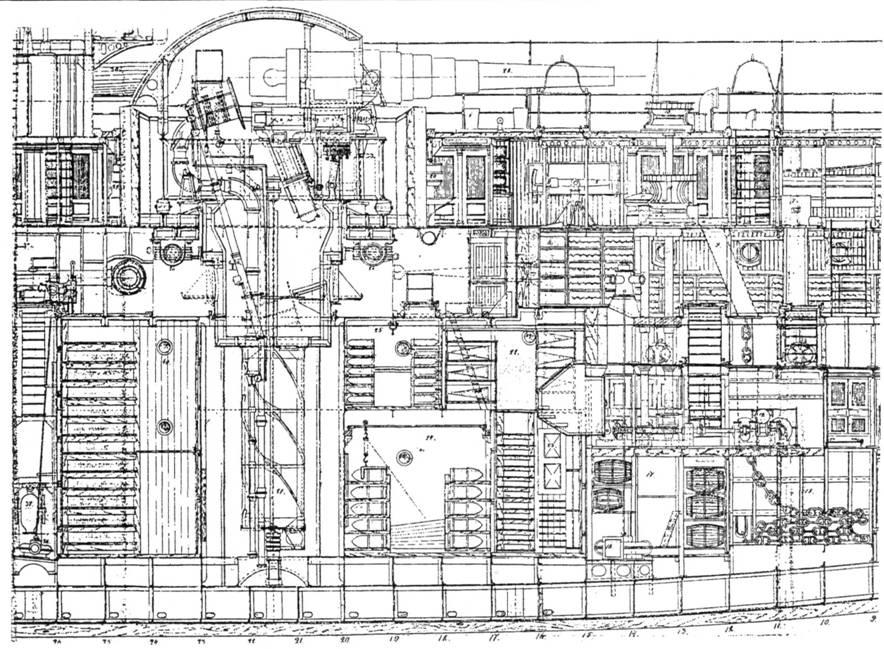

Эскадренный броненосец «Двенадцать Апостолов» (Поперечное сечение в районе 55 шп.)
Котлы имели следующие ТТД:
Число котлов
(4 двойные, 4 одинарных)…………………… 12 шт.
Рабочее давление………………………… 130 ф.дм .
Максимальное давление……………… 205 ф.дм .
Диаметр котлов…………………………………. 4,58 м.
Длина котлов……………………………………… 4,95 м.
Общая площадь
нагревательной поверхности……….. 20320 ф 2.
Площадь колосниковых решеток…….. 815 ф 2.
Вспомогательные механизмы Для обеспечения повседневных нужд на корабле имелось:
2 двухцилиндровых машинных привода для перемены хода машин мощностью по 4 л.с.
2 одноцилиндровых машины мощностью в 60 л.с. 6 одноцилиндровых машинок мощностью в 15 л.с. для подъема мусора.
