Броненосец «Император Александр II»
Шрифт:

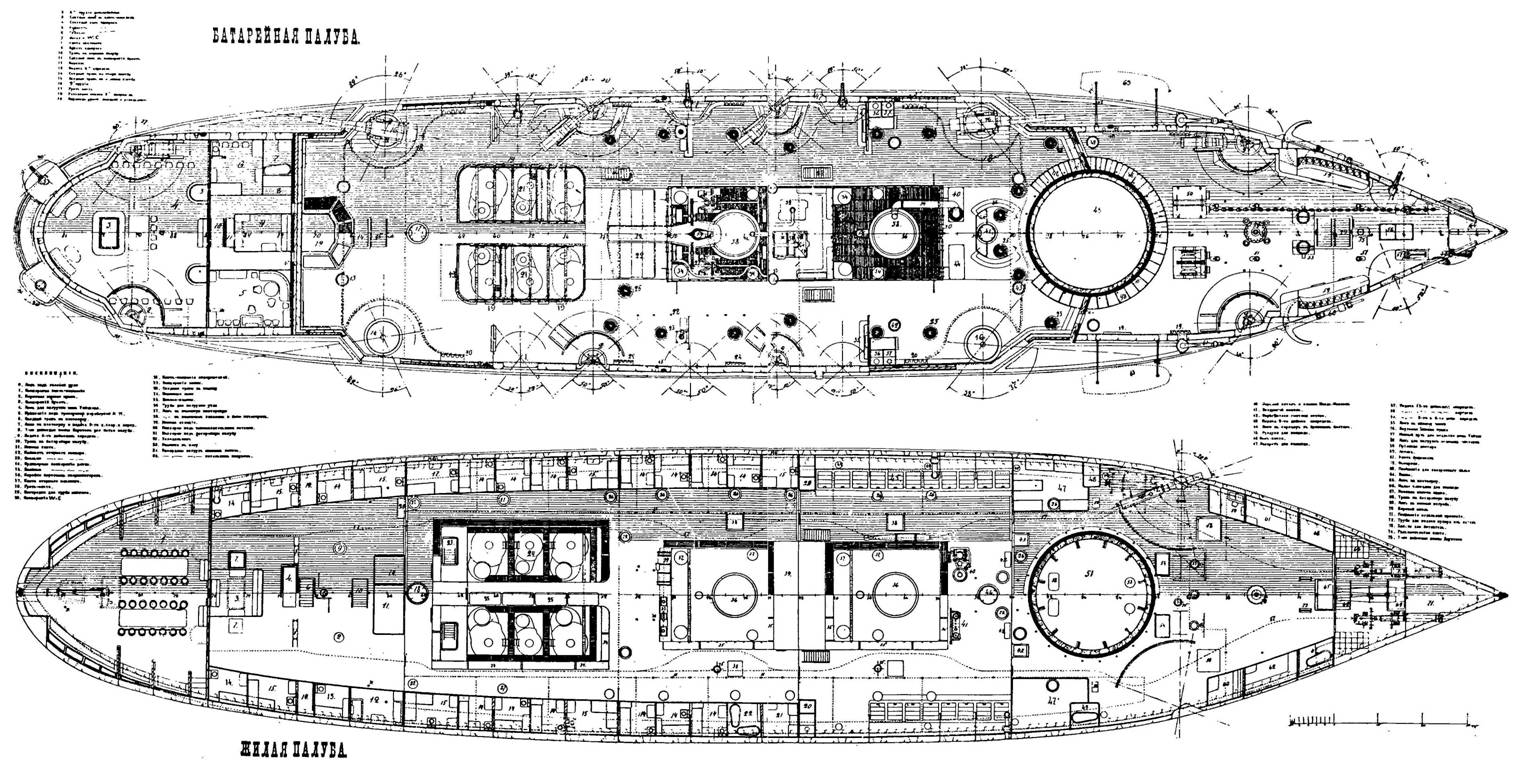

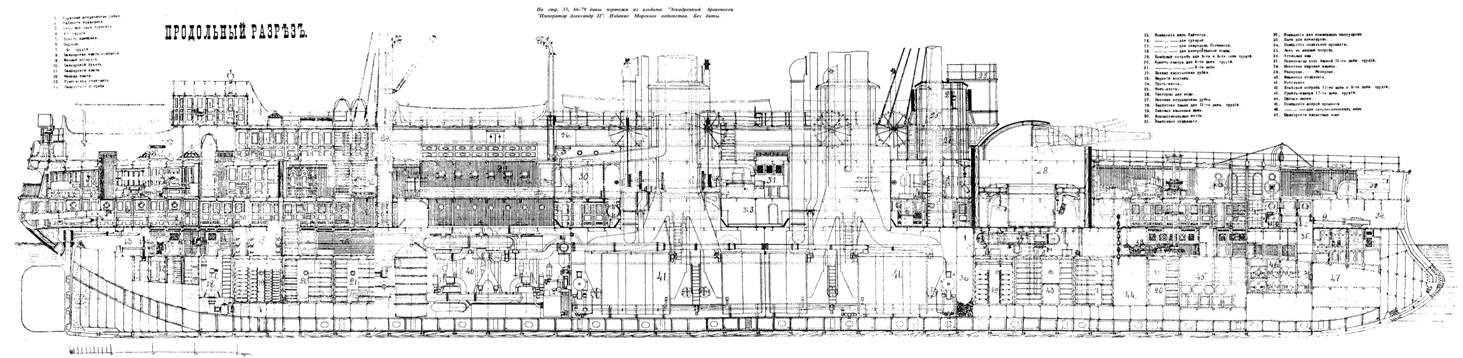

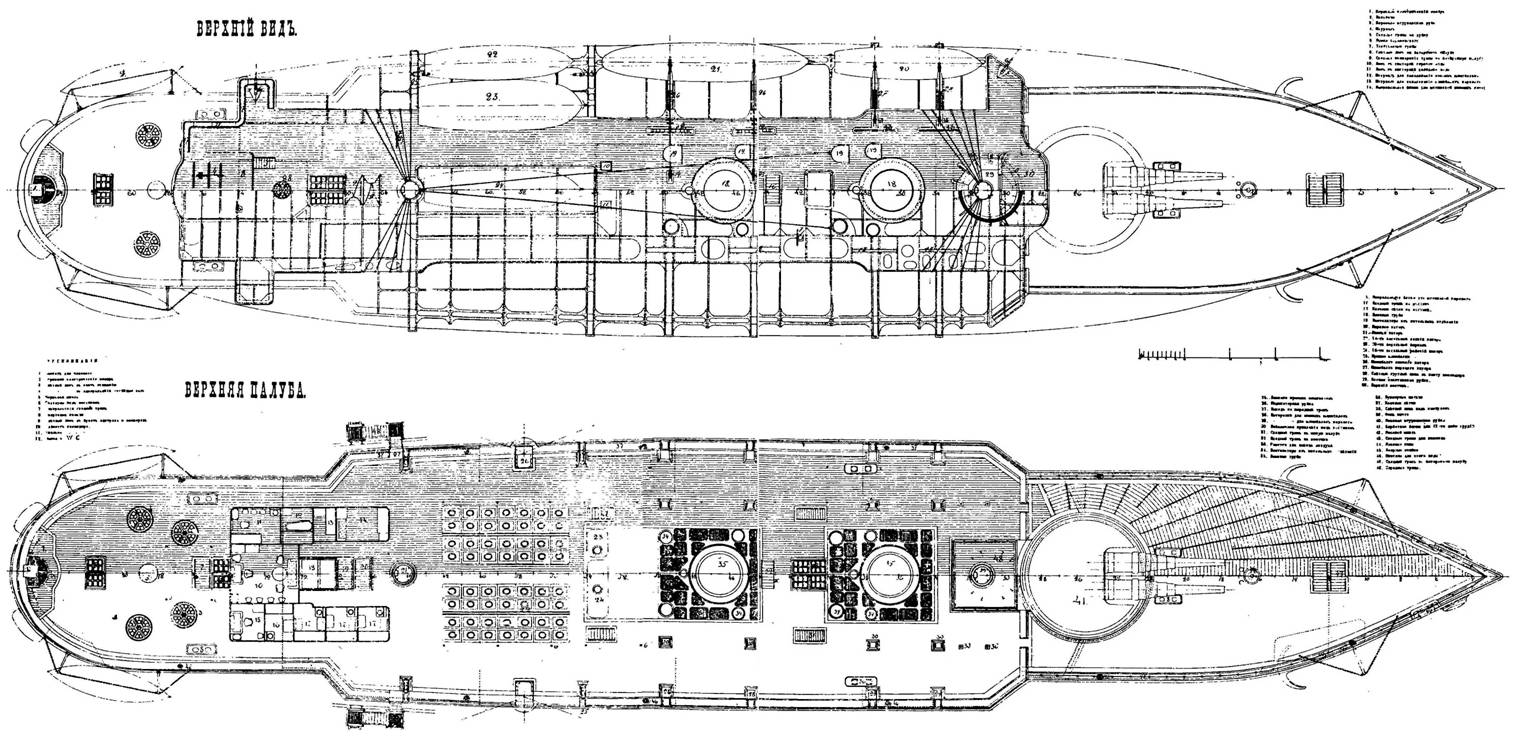

На стр. 33, 66–79 даны чертежи из альбома «Эскадренный броненосец „Император Александр II“. Издание Морского ведомства. Без даты.
Подача снарядов из погреба под установкой производилась на двух лотках. В каждый лоток грузили один снаряд и два полузаряда к нему. Подняв лотки на линию заряжания, снаряд и полузаряды досылали в стволы гидравлическими прибойниками. Боезапас каждого 305-мм орудия состоял из 60 снарядов. В отличие от броненосцев типа „Екатерина II“,
К орудиям главного калибра относились и четыре 229-мм и восемь 152-мм орудий Обуховского завода. 229-мм орудие образца 1877 г. с длиной ствола 35 калибров (8,0 м) весило 22,1 т. Его 126-килограммовый снаряд при начальной скорости 653 м/сек и угле возвышения 6° преодолевал расстояние 29,75 кабельтова (5500 м). 152-мм орудие (образца 1877 г. Обуховского завода) с той же длиной ствола 35 калибров (5,32 м) весило 6,3 т, а его 61,7-килограммовый снаряд (при начальной скорости 543 м/сек, угле возвышения 6°) пролетал дистанцию 21,5 кабельтова (3940 м). Все они располагались на батарейной палубе и находились в специальных станках системы Дуброва. Устройство станков 152-мм орудий позволяло крепить стволы „по-походному“ так, что они полностью закрывались орудийными ставнями.
Для защиты от появившегося нового грозного оружия — миноносок на батарейной палубе также устанавливались десять 47-мм скорострельных пятиствольных пушек Готчкиса. Восемь из них стояли у борта и во время похода полностью закрывались ставнями, и оставшиеся две стояли в корме на спонсонах, подобных тем, что были на броненосце „Екатерина II“. Другие скорострельные орудия — восемь 37-мм пятиствольных пушек Готчкиса установили на специальных боевых марсах. Это позволяло наводчикам заранее обнаруживать атакующие миноносцы и при их приближении поражать их котлы и машины навесным огнем.
В состав артиллерийского вооружения броненосца входили два 63,5-мм десантных орудия системы Барановского. При высадке корабельного десанта их грузили на катера и доставляли на берег. Боезапас всех орудий (за исключением 305-мм) поднимался из погребов на батарейную палубу талями, а затем на тележках подавался непосредственно к орудиям.
Минное вооружение. В его состав входили 5 подводных бортовых торпедных аппаратов, установленных на жилой палубе, и 4 катерных торпедных аппарата. У форштевня с каждого борта находились две неповоротные выдвижные трубы. Их устанавливали с расчетом на торпедный залп непосредствен
но перед нанесением таранного удара. За ними, перед броней барбетной установки с каждого борта стояло по одному поворотному аппарату, которые проходили сквозь борт через „яблочные“ шарниры. Они имели угол поворота 70° и могли производить стрельбу на курсовых углах от 30° до 100° на борт. Последний пятый аппарат стоял в корме. Его выдвижная неповоротная труба проходила через линию ахтерштевня. Все эти аппараты стреляли 19-фунтовыми торпедами (самодвижущимися минами) Уайтхеда. Наиболее новыми тогда считались торпеды образца 1889 г. Они имели диаметр 380 мм, длину 5,7 м, вес 429,4 кг. Торпеда несла боевой заряд в 81,8 кг и при наибольшей скорости 24,7 узла преодолевала расстояние 550 метров.
На каждом паровом катере также стояло по одному торпедному аппарату. Из них два стреляли метательными торпедами. Эти торпеды не имели двигателей и винтов и после выстрела по инерции шли к цели, преодолевая расстояние всего лишь в несколько десятков метров.
Два других катерных аппарата предназначались для стрельбы небольшими торпедами длиной 3,35 м. Они имели диаметр 355 мм, вес 136 кг (вес заряда 8 кг) и при скорости всего 6,7 узла проходили расстояние 700 м. Всего на корабле хранилось 14 самоходных
Для защиты от торпед на „Александре II“ в 1892 г. установили новшество — стационарные противоторпедные сети системы английского инженера Буливанта,
Заграждение броненосца находилось в постоянной готовности у бортов. Шесты заграждения отваливались одновременно с сетями. При отваливании шесты все разом отходили от борта, становясь горизонтально и перпендикулярно борту, после чего сети распускались. Вся система состояла из шестов, такелажа к ним и сетей с приспособлениями для крепления их к борту. Имевшиеся на „Александре гг шесты были длиной 8,1 м, диаметром у шпора 165 мм, у нока 127 мм. Всего на корабле имелось 20 шестов (по 9 с бортов и по 1 в носу и корме). Носовой шест имел длину 5 м, кормовой 6,6 м. Своими штырями шесты входили в „башмаки“, крепившиеся к борту над броневым поясом по ватерлинии. Носовой и кормовой шесты имели тележки, которые при помощи двух оттяжек передвигались по рельсу внизу шеста. В походном положении оба шеста становились вертикально. Общий вес сетевого заграждения достигал 20 т.
В ведение минной части в то время входило и электротехническое оборудование. Все электрооборудование подразделялось на боевое и палубное и было полностью однотипно с установленным оборудованием на двух других кораблях, фрегате „Память Азова“ и броненосце „Император Николай I“.
В боевое освещение этих трех кораблей входили два 90-см и два 30-см прожектора системы Манжена. 90-см прожекторы стояли на специальных площадках на мачтах, и в их задачу входил поиск миноносцев, атакующих ночью. Электроэнергия к ним шла от двух паровых динамо-машин системы Грамма (60 вольт, 120 ампер). 30-см переносные прожекторы служили для сигнализации, и в случае необходимости могли устанавливаться на катерах. Кроме прожекторов, на корабле имелись электрические рулевые индикаторы фирмы „Сименс и Гальске“, указатели к орудиям и электрические звонки.
Весьма разветвленной Для того времени была и система палубного освещения. Ее установку проводила фирма Яблочкова — изобретателя всем известной лампочки накаливания. Для того чтобы получить заказ на установку палубного освещения на „Александре II“, „Азове“ и „Николае I“, фирме пришлось выиграть конкурс, в котором участвовали еще 3 электрические фабрики. В систему освещения входило 279 лампочек, установленных во внутренних помещениях, корабля. В дополнение к ним верхнюю палубу и мостики освещали еще 42 лампочки. В адмиральском салоне, кают-компании и каютах офицеров лампы находились в изящных люстрах и светильниках, боевых постах и палубах в специальных защищенных плафонах. Для их питания стояли 4 динамо-машины Грамма (60 вольт, 20 ампер).
Главные и вспомогательные механизмы. Ход кораблю обеспечивали две вертикальные трехцилиндровые паровые машины двойного расширения, работающие каждая на свой винт. Обе машины общей проектной мощностью в 8500 л. с. изготовили в 1889 г. на Балтийском заводе. Они изготовлялись по чертежам механизмов броненосца „Екатерина II“ и имели с ними близкие технические характеристики. Механизмы вращали четырехлопастные винты системы Грифитса диаметром 5,8 м (шаг винта 7,0 м) 4крепившиеся к ступице длиной 0,92 м.
