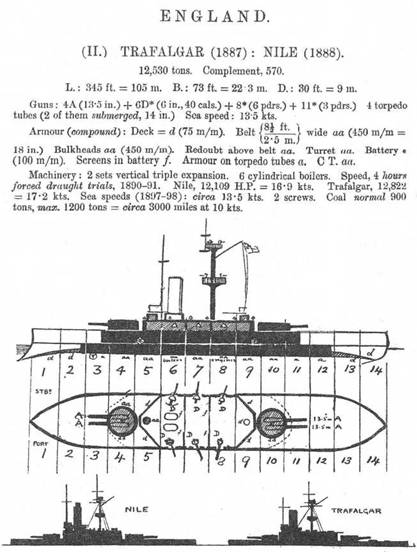

Броненосцы “Нил” и “Трафальгар” (Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS’’. 1900 г.)

Наряду с другими вопросами первостепенной важности, возникающими при проектировании первоклассных броненосцев, далеко не последнее место занимает вопрос и о наиболее выгодных размерах для линейных боевых судов. Несмотря на то что вопрос этот так же часто обсуждался в специальных комиссиях и печати, как и вопросы о типах или о калибрах орудий и их наиболее выгодном размещении, или способах бронирования судов,

все же он и по настоящее время еще остается нерешенным вопросом. В самом деле, что выгоднее: иметь ли два броненосца по 7000 тонн каждый или один броненосец в 14000 тонн? С финансово-экономической стороны можно сказать, что постройка броненосцев обходится с тонны водоизмещения 63,77 фн. ст., а последних 68,77 фн. ст. (не менее), но зато впоследствии содержание первых двух броненосцев в порту и в плавании будет обходиться несколько дороже. Если обратиться к технической стороне дела, то окажется, что первые два броненосца можно выстроить гораздо скорее, а следовательно, и лучше, так как проект не успеет еще устареть за время исполнения настолько, чтобы б нем пришлось делать значительные перемены, с целью подогнать его под условия, наиболее отвечающие последнему слову военно-морского дела.

Вопрос технический, конечно, самый важный, и потому, прежде чем решать вопрос о постройке колоссальных судов, следовало бы считаться с этим вопросом, чтобы не насиловать технику. Что касается значения тех и других судов в вопросах чисто боевых, то здесь решительно нельзя привести каких-либо исключительных выгод, в пользу которых-нибудь из них, чтобы можно было на этом основании выяснить, на которой стороне больше преимуществ.

Не могут подлежать, разумеется, сомнению вопросы, что один броненосец в 14000 тонн водоизмещением настолько сильнее обоих вместе 7000-тонных броненосцев, что бой между ними абсолютно не мыслим: на первом и броня может быть толще и артиллерия сильнее. Но как скорость хода остается одинаковой как на первом, так и на последних, то и решение принять бой или уклониться от боя зависит от последних (сравнение делается не для бурной погоды). В других случаях, при действиях у неприятельских берегов, два броненосца меньших размеров имеют, несомненно, больше преимуществ перед одним броненосцем в 14000 тонн водоизмещением, а в несчастном случае потеря одного из первых не будет такой тяжелой утратой для государства, как потеря последнего.

Если обратимся к той роли, которую играет флот в политической жизни государства в мирное время, то нельзя не видеть, что большие броненосцы блестящим образом не только поддерживают престиж страны, но и наивыгоднейше влияют на ход мирных политических событий, и чтобы ни говорили сторонники малых судов, они не в состоянии даже большим отрядом мелких судов парализовать то впечатление, которое произведет появление десятка броненосцев, со средним водоизмещением свыше 10000 тонн каждый, в любом месте Европы, в самое непродолжительное время.

В Англии этим давно умеют пользоваться, но так как постройка слишком больших судов прежде занимала 8–9 лет, то и проекты на их постройку не встречали сочувствия в среде морских авторитетов, пока, с одной стороны, успехи техники последних лет не дали блестящего доказательства скорой постройки больших броненосцев, а, с другой стороны, успехи дальнобойной артиллерии не заставили применять более солидное бронирование для защиты жизненных частей судна. Последние соображения послужили главной причиной для Совета Адмиралов принять проект инженеров гг. Барнеса и Моргана (Barnes and Morgan) на постройку двух колоссальных броненосцев, еще небывалых размеров в английском флоте, которые и были названы “Nile” и “Trafalgar”.

Броненосец “Трафальгар”

По своим конструктивным особенностям они настолько отличаются от всех прочих судов великобританского флота, что их приходится выделить в особую группу, тем не менее мы видим здесь некоторые уже знакомые черты, которые заставляют предполагать в них усовершенствованный тип “Dreadnought”. Оба судна

построены по совершенно одинаковым чертежам и в полном смысле этого слова, оправдывают название “Sister Ships”, т. е. судов-сестер, поэтому мы даем ниже описание только “Trafalgar” (Заметим при этом, что и постройка их производилась одновременно, но “Trafalgar” построен почти годом раньше и в то время, когда “Nile” в 1890 г. еще производил свои испытания, первый уже находился на станции в Средиземном море.). Он был заложен 18 января (нового стиля) 1886 г. на правительственной верфи в Портсмуте, спущен на воду 20 сентября н. с. 1887 г. и окончательно изготовлен к боевой службе в конце 1889 г. Главные его размерения следующие (по чертежу).

Длина по грузовой ватерлинии 358 ф.

Длина между перпендикулярами 345 ф.

Наибольшая ширина 73 ф.

Глубина интрюма 19 ф. 9 д.

Углубление носом 28 ф.

Углубление кормою 29 ф.

Площадь погруженной поверхности миделя, при среднем углублении 1,930 кв. ф.

Водоизмещение 11940 тонн.

Сила машины: с естественной тягой 8000 инд. сил., с усиленной тягой 12000.

Скорость хода 16,5 узлов.

Распределение грузов:

Весь корпус без брони 4290 тонн.

Вес брони (вся) 4230 тонн

Вес артиллерии (без установки) 281 тонн

Вес машины 1030 тонн

Запас угля 900 тонн.

Вес снабжения и боевых запасов 1209 тонн.

Корпус построен из стали (в части, где положена броня, обшивка сделана двойной из стальных листов весом 30 и 60 фн. кв. фут), с двойным дном, с продольными и поперечными переборками, с боковыми коридорами, через которые доступ совершенно свободен для осмотра бортов. Коридоры эти также разделены водонепроницаемыми переборками на отсеки.

Водонепроницаемые отсеки распределены следующим образом: в двойном дне их 40, между броневой палубой и двойным дном 13, выше этой броневой палубы 18 и в боковых коридорах 49. Всего 120 водонепроницаемых отсеков. Нос, прямой, вооружен очень сильным тараном, выступающим от носового перпендикуляра на 7 ф. Корма имеет острое образование и небольшой свес, но нисколько не выступает над рулем.

Наружный вид “Trafalgar” приближается к “Dreadnought”, но “Trafalgar” несколько выше его, массивнее и не имеет грибовидной надстройки последнего. Рангоут состоит из одной стальной мачты с двумя реями, снабженной двумя марсами, на которых установлена скорострельная артиллерия и электрические фонари.

Броневая защита покрывает все жизненные части судна и состоит, можно сказать, из трех броневых казематов, нагроможденных один на другой. Нижний каземат стоит на броневой палубе и занимает по грузовой ватерлинии 230 ф. Он защищает главным образом машину и котлы, бомбовые погреба и крюйт-камеры.

Следующий каземат, длиною 193 ф. в диаметральной плоскости и 141 ф. по борту, стоит на нижнем каземате и на верхней палубе. В нем находятся башни, и он также вместе с нижним казематом защищает машину и котлы и подачу артиллерийских снарядов и зарядов в башни и в верхнюю батарею.

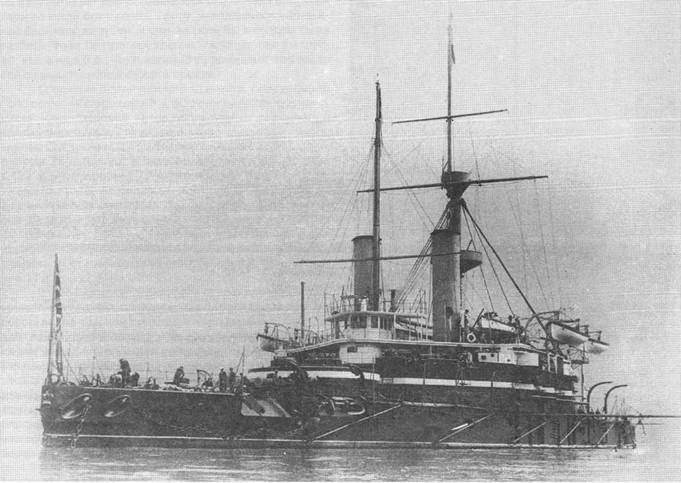

Броненосец “Трафальгар”. 1890 г. (Наружный вид)

Броненосец “Нил". 1891 г. (Продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1957.

Наконец, третий каземат, восмиугольной формы, находящийся на втором, занимает по длине судна около 70 ф. и исключительно служит батареей для скорострельной артиллерии из шести 4,7 д. орудий. Еще выше этого каземата, в передней его части, находится командирская броневая рубка, служащая для управления судном во время боя. От оконечностей казематов к носу и корме идут броневые палубы, из них самая нижняя, наиболее солидная, доведена до фор-и ахтерштевней, следующая броневая палуба сделана в промежутке между нижним и вторым казематами двойною, а в остальной части одинарною.
