Броненосные крейсера “Шарнхорст”, “Гнейзенау” и “Блюхер” (1905-1914)
Шрифт:
На “Блюхере” III и IV-й основные отсеки по длине увеличили на одну шпацию – до 12,6 м, что позволило при схожей компановке отсеков установить более мощные паровые машины. Общая длина МО составляла 25,2 м или те же 16,6% длины корпуса корабля между перпендикулярами .
Машинная установка состояла из трёх отдельных вертикальных четырёхцилиндровых паровых поршневых машин тройного расширения прямого действия. Согласно Groner [7], при избыточнном (рабочем) давлении пара 16 кгс/кв.см. и числе оборотов коленчатого вала в среднем 122 об/мин три паровые машины при суммарной работе развивали номинальную мощность на валах 32000 л.с. (удельная мощность 2,02 л.с./т нормального водоизмещения), что вызывает сомнение в достоверности
V-й основной отсек длиной 6 м представлял собой врезку в корпус в районе с 47-го по 52-й шп. Пространство корпуса от настила двойного дна до броневой палубы, ограниченное с бортов коффердамами, разделили по ДП продольной переборкой на два помещения. В трюме побортно оборудовали погреба 150-мм снарядов и зарядов и по одному круглому туннелю для доставки их к орудиям.

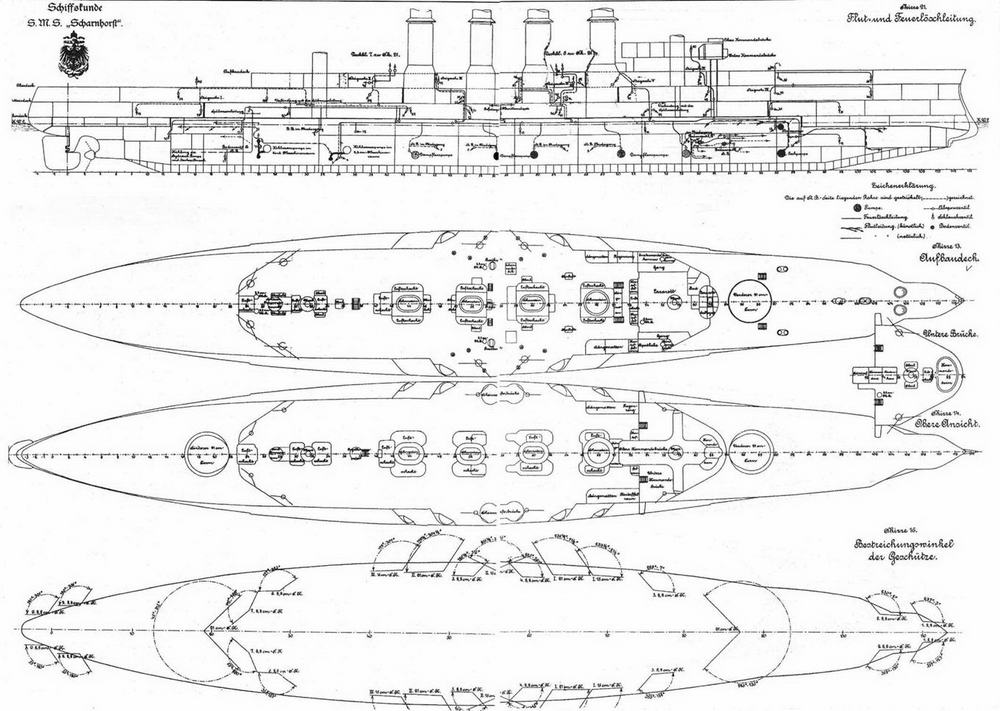

Броненосный крейсер “Шарнхорст”
(Сечение по ДП с указанием трубопроводов противопожарной системы и планы палуб)

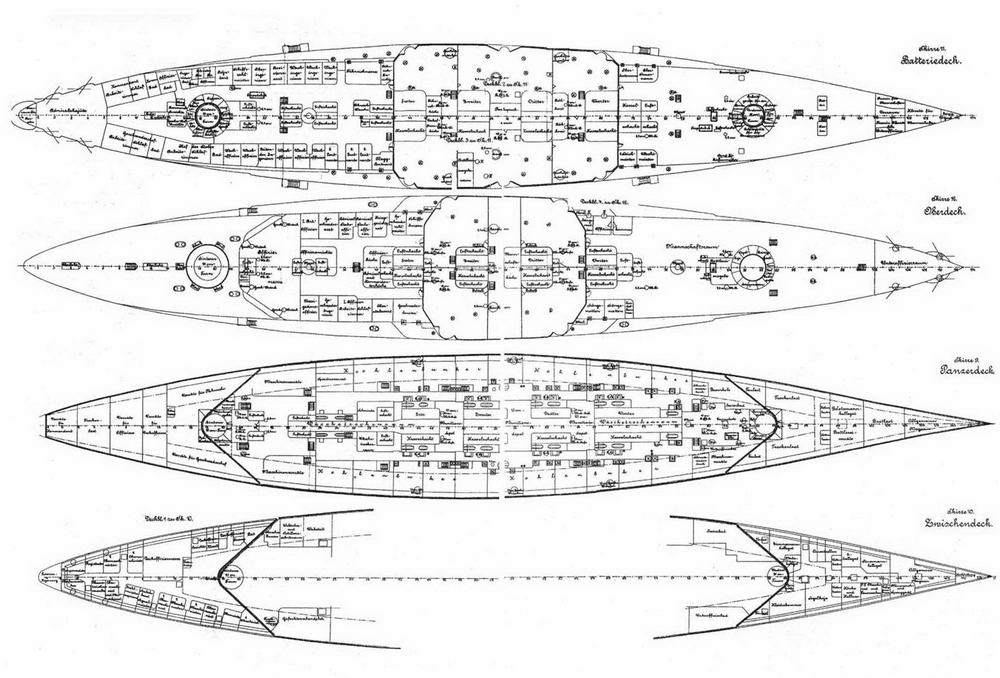

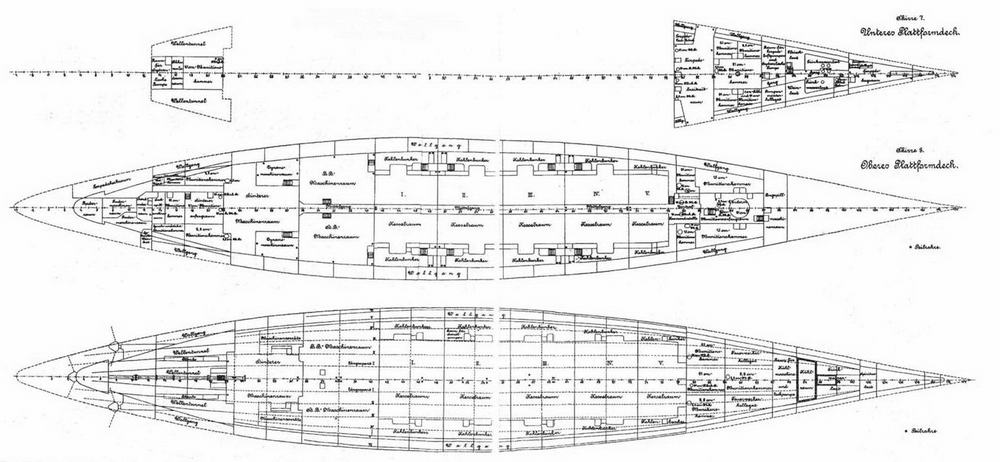

Броненосный крейсер “Шарнхорст" (планы палуб)
Через отсек проходили обе палубные платформы. На них ближе к ДП оборудовали погреба 210-мм снарядов и зарядов. На верхней платформе у погребов проделали проходы для доставки боеприпасов, между ними и коффердамами в районе с 47-го по 50 1/2-й шп. выгородки для верхних зарядов в картузах, а в районе с 50 1/2-го по 52-й шп. шахты подачи боеприпасов калибра 210 мм из трюма и с платформ в эти проходы для доставки их к орудиям.
На крейсерах типа “Шарнхорст” в V, VI, VII, VIII и 1Х-м основных отсеках общей длиной 45,6 м пространство корпуса в районе с 41-го по 79-й шп. от настила двойного дна до броневой палубы, ограниченное с боков коффердамами, без перерыва занимали пять последовательно расположенных котельных отделений (КО). По ДП под броневой палубой, опираясь на пиллерсы, проходил центральный коридор. Вдоль каждой кочегарки ближе к бортам оборудовалии продольные расходные угольные ямы, наружной стенкой которых являлась внутренняя стенка коффердама. Побортно за продольными угольными ямами находились коффердамы, затем двойной борт. Ямы представляли собой единое помещение, коффердамы разделили настилом на два уровня, в двойном борту имелось по две цистерны. В коффердамы можно было попасть через двери из поперечного прохода, а из них через горловины лазов в цистерны двойного борта.
В V-м основном отсеке длиной 9,6 м пространство корпуса в районе с 41-го по 49-й шп. занимало 1-е (заднее) КО. По ДП его условно поделили пополам на две кочегарки, каждая с двумя повернутыми друг к другу передними стенками водотрубными котлами морского типа (системы Шульца) и различными вспомогательными механизмами.
В VI-м основном отсеке длиной 9,6 м пространство корпуса в районе с 49-го по 57-й шп. занимало П-е КО с точно таким же количеством и расположением котлов и механизмов, как и в V-м основном отсеке. В расходной угольной яме л/б оборудовали выгородку для двух нефтяных насосов.
Броненосный
В VII-M основном отсеке длиной 9,6 м пространство корпуса в районе с 57-го по 65-й шп. занимало Ш-е КО с точно таким же количеством и расположением котлов и механизмов. В трюме по обе стороны от среднего килевого листа образовали два прохода высотой 1,75 м и шириной 1,4 м для трубопроводов системы осушения и кренования, доступ в которые осуществлялся из обеих кочегарок КО.
В VIII-м основном отсеке длиной 9,6 м пространство корпуса в районе с 65-го по 73-й шп. занимало IV-e КО с точно таким же количеством и расположением котлов и механизмов.
В 1Х-м основном отсеке длиной 7,2 м пространство корпуса в районе с 73-го по 79-й шп. занимало V-e КО. По ДП КО условно поделили пополам на две кочегарки, каждая с одним водотрубным котлом морского типа (системы Шульца), повернутыми передними стенками точно также, как и предыдущих КО и с различными вспомогательными механизмами. Расположенная между 78 и 79-м шп. поперечная и продольные расходные угольные ямы своими стенками образовали единую конструкцию. Общая длина КО с примыкающими к ним угольными ямами составляла 45,6 м или 33,3 % длины корпуса корабля между перпендикулярами по сравнению, соответственно, с 30,6 м и 25,2% на броненосцах типа “Дёйчланд”.
Таким образом, общая длина МО и КО составляла 68,4 м или 49,9% длины корпуса между перпендикулярами против, соответственно, с 40,8 м и 41% на броненосцах типа “Дёйчланд”.
На “Блюхере” в VI-м основном отсеке длиной 9,6 м пространство корпуса в районе с 52-го по 60-й шп. занимало 1-е (заднее) КО с четырьмя водотрубными котлами морского типа (системы Шульца) с тонкими паропроводными трубками, главным и резервным питательными насосами, паровым осушительным насосом и различными вспомогательными механизмами.

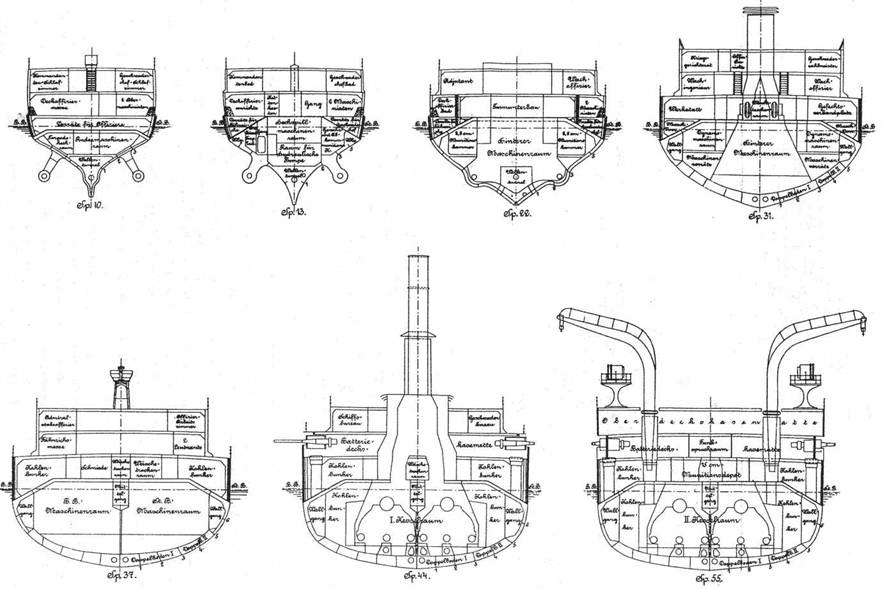

Броненосный крейсер “Шарнхорст” (поперечные сечения кормовой части корпуса)

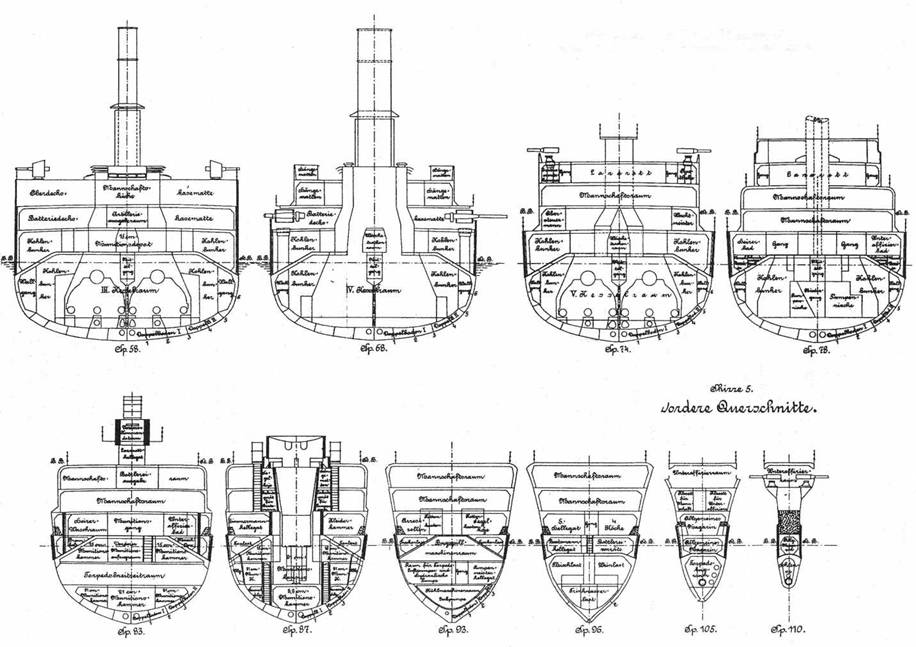

Броненосный крейсер “Шарнхорст" (поперечные сечения носовой части корпуса)
Побортно в КО оборудовали расходные угольные ямы, граничащие с коффердамами.
В VII-M основном отсеке длиной 9,6 м пространство корпуса в районе с 60-го по 68-й шп. занимало П-е КО с точно таким же количеством и расположением котлов и механизмов, как и в VI-м основном отсеке.
В VIII-м основном отсеке длиной 9,6 м пространство корпуса в районе с 68-го по 76-й шп. занимало Ш-е КО с точно таким же количеством и расположением котлов и механизмов.
В 1Х-м основном отсеке длиной 9,6 м пространство корпуса в районе с 76-го по 84-й шп. занимало IV-e КО с четырьмя малыми водотрубными котлами морского типа (системы Шульца) с тонкими паропроводными трубками и точно таким же расположением котлов и механизмов.
В Х-м основном отсеке длиной 7,2 м пространство корпуса в районе с 84-го по 90-й шп. занимало V-e КО с двумя малыми водотрубными котлами морского типа (системы Шульца) с тонкими паропроводными трубками и аварийным осушительным насосом. В выгородке между 89 и 90-м шп. оборудовали поперечную расходную угольную яму. Общая длина КО с примыкающими к ним угольными ямами составляла 45,6 м или 30% длины корпуса корабля между перпендикулярами. Таким образом, общая длина МО и КО составляла, соответственно, 70,8 м или 46,5%.
