Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

Коломиец Максим Викторович

Что касается самого конструктора, то в декабре 1932 года военные отказались от его услуг, уволив его с должности начальника опытно-конструкторского и испытательного бюро. После этого Дыренков предлагал свои услуги КБ ОГПУ, но и здесь его ждала неудача. По некоторым данным, он погиб в автокатастрофе в середине 30-х годов.

Проекты КБ ОГПУ

Кроме военных, разработкой бронеавтомобилей Объединенное государственное политическое управление (ОГПУ), активно используя для этого «врагов народа» – арестованных конструкторов и инженеров, работавших в закрытых КБ тюремного типа – «шарагах». Особо активно в этой области проявило себя техническое

отделение экономического отдела полномочного представительства (ТО ЭКО ПП) ОГПУ в Ленинградском военном округе (ЛВО). В структуре этого отдела имелось небольшое конструкторское бюро из «врагов народа», занимавшееся проектированием различных образцов боевой техники – от танков до самолетов и катеров.

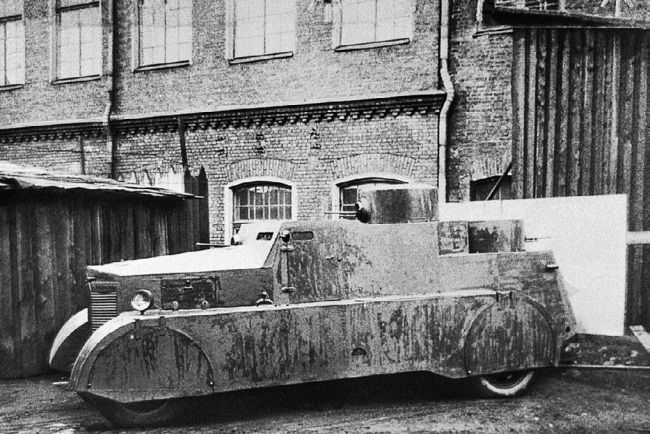

Бронеавтомобиль БАД-1, вид слева.

Ленинград, 1931 год (АСКМ).

В начале 1931 года здесь изготовили железнодорожные бандажи для грузового автомобиля «Форд-АА», превратив его в дрезину. Проведенные испытания показали хорошие результаты: скорость с 15 пассажирами составляла 80 км/ч, а время перехода с автомобильных колес на железнодорожные составляло всего 20 минут. В сопроводительной записке конструкторы писали: «При такой малой затрате времени можно достигнуть конвейеризации в переброски войск на авто-мото-дрезинах. Машина, выезжая из казарм с войсками подъезжает к железнодорожному полотну, моментально поднимается на домкрате, одевает стальной ход, подъезжает вторая машина, обслуживающая команда садится в первую машину, уже подготовленную к отправке и уезжает, подошедшая же в свою очередь становится на рельсы и так далее. Одна за другой машины становятся на стальную паутину рельс и летят на боевые участки со скоростью 80 км/ч. Но этого недостаточно. Нужно было сделать «Форд» броневой машиной».

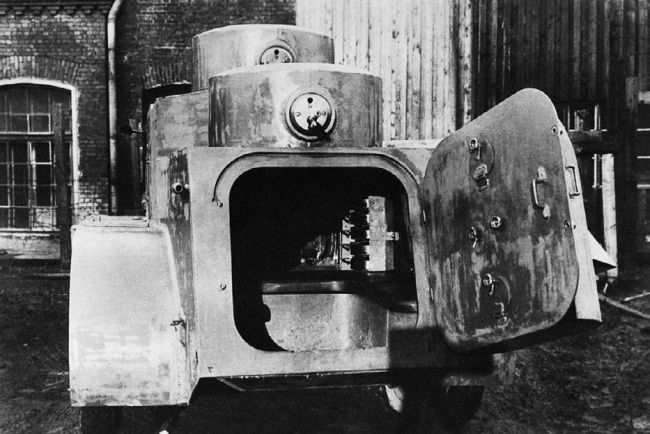

Бронеавтомобиль БАД-1, вид сзади. На внутренней стороне двери маховички для включения приборов дымопуска (АСКМ).

Осенью того же года в ТО ЭКО ПП ОГПУ спроектировали и изготовили броневой корпус для грузовика «Форд-АА». С базового автомобиля сняли грузовой кузов, кабину и сиденья. Передние рессоры усилили пятью листами, а задние оставили безо всяких изменений. Для избежания перегрева машины при движении в водяную трубу над мотором встроили аэротермометр, а указатель со стрелкой установили на щитке водителя. В остальном шасси «Форд-АА» осталось без изменений.

Броневой корпус изготавливался из броневых листов, сваренных между собой. Изнутри сварные швы усиливались дополнительными угольниками. Толщина брони составляла 10 (лобовой лист и задвижки смотровых окон), 6 (корпус и башни) и 4 мм (крыша и защита ходовой части).

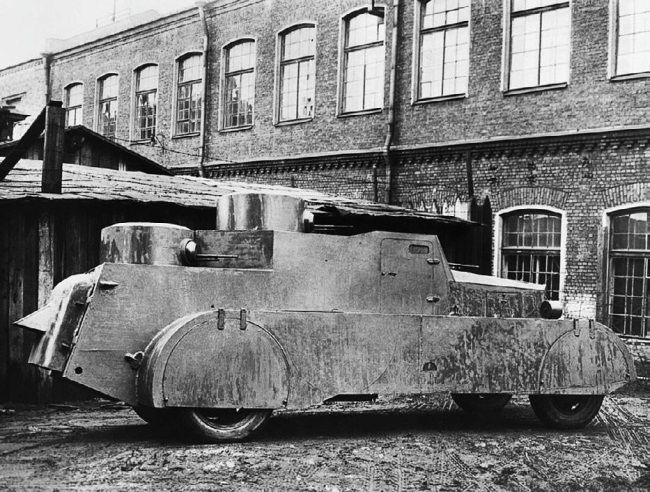

Бронеавтомобиль БАД-1, вид справа.

Ленинград, 1931 год (АСКМ).

Экипаж машины состоял из водителя и 3 пулеметчиков, вооружение состояло из 3 пулеметов ДТ (в башнях и лобовом листе корпуса). Кроме того, в БАД-1 было 2 запасных ДТ, уложенных на стойках за сиденьем водителя и переднего пулеметчика. На задней дверце корпуса имелся специальный броневой кожух, в котором крепились 2 баллона емкостью на 15 л для постановки дымовых завес. Для растаскивания завалов на дороге на корме машины крепились стальные

крюки. Переход на железнодорожный ход осуществлялся при помощи домкрата и стальных бандажей, одеваемых вместо колес.

Бронеавтомобиль, получивший обозначение БАД-1 (боевая автодрезина), изготовили за 36 дней. Его испытания прошли в октябре – ноябре 1931 года в окрестностях Ленинграда и показали хорошие результаты. Через месяц БАД-1 передали на вооружение частей управления пограничной охраны постоянного представительства ОГПУ в ЛВО.

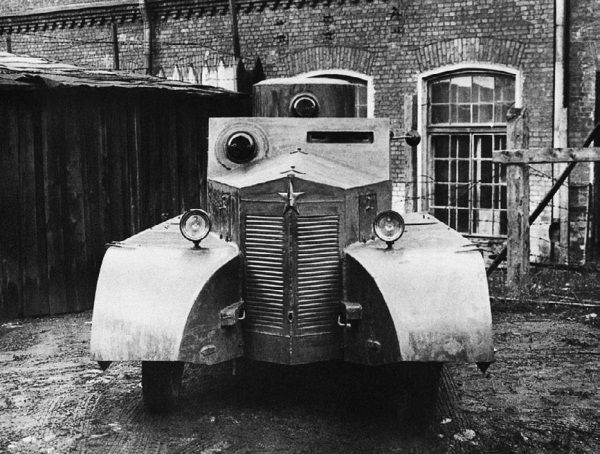

Бронеавтомобиль БАД-1, вид спереди.

Хорошо видна конструкция жалюзи защиты радиатора (АСКМ).

В начале 1932 года в ТО ЭКО ПП ОГПУ разработали эскизный проект более мощной бронемашины-амфибии под обозначением БАД-2. Его передали военным, которые и вели дальнейшую работу над этой машиной (подробнее см. главу «Бронемашины-амфибии»).

Кроме БАД-1 и БАД-2, «шараги» ОГПУ спроектировали еще несколько броневых автомобилей. Так, 10 ноября

1931 года начальник Авто-танко-тракторного бюро экономического управления (АТТБ ЭКУ) ОГПУ Вунштейн направил в УММ РККА два эскизных проекта бронеавтомобиля под обозначением «ФВВ». Проекты представляли собой броневики на шасси «Форд-Тимкен» со следующими характеристиками:

«В обеих вариантах следующая толщина брони:

радиатор спереди – 7 мм,

мотор с боков – 6 мм,

бок корпуса – 7 мм,

лист перед водителем и башня – 7 мм,

крыша – 4 мм,

задняя стенка – 5 мм.

Вооружение первого варианта – 37-мм пушка образца 1930 года и 7,62-мм пулемет ДТУ в башне, 1 ДТУ в переднем листе корпуса (угол снижения 6–8 градусов), 1 ДТУ для зенитной стрельбы впереди башни на специальном вращающемся круге.

Второй вариант – все то же самое, только вместо зенитного ДТУ установлена спарка авиационных пулеметов ДА.

Боекомплект обоих вариантов состоит из 5985 патронов, 80 снарядов, экипаж 3 человека, запас горючего 70 литров, приблизительный вес 4210–4237 кг».

Проект ФВВ рассмотрели на заседании научно-технического комитета (НТК) УММ РККА, и 13 ноября председатель НТК Лебедев направил в АТТБ ЭКУ ОГПУ письмо следующего содержания: «Ваши проекты бронеавтомобиля на трехосном шасси «Форд-Тимкен» утверждаются со следующими изменениями:

1. Устранить зенитный пулемет,

2. Сдвинуть вперед башню, а заднюю стенку сделать наклонной.

Прошу срочно принять заказ на изготовление макета и опытного образца». Автору не удалось найти никаких документов об изготовлении этой машины, кроме доклада Бокиса от 6 апреля 1932 года, из которого следует, что броневик ФВВ был построен. В любом случае, информация об этой машине требует дополнительного уточнения.

Бронемашины Ижорского завода

Используя опыт работ по созданию первого броневика на шасси «Форд-Тимкен», конструкторское бюро Ижорского завода в начале 1932 года изготовило новый образец броневого автомобиля, получивший обозначение БАИ – «Бронеавтомобиль Ижорский».

Сварной корпус новой машины собирался из бронелистов толщиной 4–8 мм и крепился к шасси в 10 точках. Благодаря тому, что задняя часть шасси «Форд-Тимкен» была обрезана на 400 мм, ижорцам удалось сделать конструкцию броневика более компактной по сравнению с Д-13 – масса БАИ составляла 3860 т. Крыша корпуса над местами водителя и пулеметчика была выше, чем над боевым отделением. Такое решение, позволившее снизить общую высоту машины, в последующем применялось на всех советских средних бронеавтомобилях 30-х годов.
