Пешеходный мост Нортумбрийского университета построили в 2007 году, и он соединяет две основные части территории университета в Ньюкасле-апон-Тайнев Англии
Я немного постояла на твердой земле перед мостом, прежде чем ступить на него. Я помню этот момент: я была взволнована и в то же время не верила своим глазам – меня поражало, что я принимала участие в возведении этого прекрасного моста, по которому каждый день будут ходить сотни людей. Я посмотрела наверх – на его высокую мачту и расходящиеся от нее тросы, которые надежно держат тонкое полотно над шоссе, – он легко выдерживает свой собственный
Конечно же, он очень прочный. В конце концов, все числа и модели, которые я тщательно проработала, чтобы вычислить, какие силы будут действовать на мой мост, проверили и перепроверили. Потому что инженеры не могут позволить себе допускать ошибки. Я понимаю, что каждый день тысячи людей будут пользоваться сооружениями, которые я проектирую: они будут по ним переходить, работать в них или жить и совершенно не будут волноваться о том, что мои творения могут их подвести. Мы вкладываем в инженерное дело свою веру и усилия ног своих (часто в буквальном смысле), и инженер отвечает за то, чтобы сооружения были прочными и надежными. При всем этом, история показывает, что что-то может пойти не так. Днем 29 августа 1907 года жители города Квебека решили, что началось землетрясение. На самом деле в 15 километрах от города происходило нечто еще более немыслимое. На берегах реки Святого Лаврентия воздух разрывали звуки рвущегося металла.
Стою на пешеходном мосту Нортумбрийского университета – моем первом инженерном проекте
Заклепки, которые скрепляли конструкцию моста, отрывались и свистели над головами напуганных рабочих. Стальные балки сложились как бумага, и сам мост – вместе с рабочими, которые находились на нем, – погрузился под воду. Это одно из самых эпичных крушений моста за всю историю строительства и жестокий пример того, как неумелое руководство и просчеты могут обернуться катастрофой.
Мосты расширяют города, соединяют людей и способствуют развитию торговли и коммуникаций. Идея о строительстве моста через реку Святого Лаврентия обсуждалась в парламенте с 1850-х гг. С технической точки зрения это было настоящее испытание: в самом узком месте ширина реки составляет три километра, вода в ней глубокая, а течение быстрое. Зимой вода замерзала, и в канале образовывались нагромождения льда высотой до 15 метров. Тем не менее для реализации этого проекта учредили компанию «Квебек-Бридж» и в 1900 году начали работу над фундаментом.
Эдвард Хоар, главный инженер компании, до этого никогда не занимался строительством мостов длиннее 90 м (даже в оригинальных планах проекта называлась «свободная расчетная длина» – то есть длина участка без каких-либо опор – чуть более 480 м). Таким образом было принято судьбоносное решение заручиться поддержкой Теодора Купера в качестве консультанта. Купер был широко известен как один из лучших специалистов по строительству мостов и написал блестящий доклад об использовании стали в сооружении железнодорожных мостов. Теоретически он был похож на идеального кандидата. Но с самого начала что-то пошло не так. Купер жил далеко, в Нью-Йорке, и из-за проблем со здоровьем редко посещал строительную площадку. Тем не менее он настоял на том, чтобы лично отвечать за контроль над производством стали и строительством. Он отказался предоставить свой проект на проверку кому-либо еще и полагался лишь на своего относительно неопытного инспектора Нормана Маклюра, который сообщал ему, как идут дела на площадке. Возведение стальной конструкции началось в 1905 году, и в последующие два года Маклюр все больше волновался о том, как идет процесс строительства. Начнем с того, что стальные детали, которые доставили с завода, оказались тяжелее, чем ожидалось. Некоторые из них даже оказались согнутыми, а не прямыми, потому что не выдерживали собственного веса. Еще более тревожит тот факт, что многие детали, которые
Деформация произошла в результате решения Купера изменить конструкцию моста относительно первоначального плана и удлинить центральный пролет (часть моста в середине, под которой нет опор) почти до 549 м. Вероятно, разум Купера затуманили амбиции: принимая такое решение, он, очевидно, надеялся, что станет инженером, построившим первый в мире мост с таким длинным пролетом, и заберет это звание у проектировщиков Форт-Бриджа в Шотландии. Чем длиннее пролет, тем больше материала на него нужно и тем тяжелее конструкция. Новый проект Купера весил примерно на 18 % больше изначального, и, не уделив достаточно внимания вычислениям, он решил, что конструкция по-прежнему прочная и выдержит дополнительный вес. Маклюр был с ним не согласен, и они спорили об этом в переписке. Но так ничего и не решили.
Наконец Маклюр так забеспокоился, что распорядился приостановить строительство и отправился на поезде в Нью-Йорк, чтобы выяснить вопрос с Купером. В его отсутствие инженер на строительной площадке отменил его распоряжение и продолжил строительство, которое в результате закончилось трагедией. Всего за пятнадцать секунд вся южная часть моста – 19 тысяч тонн стали – рухнула в реку и погребла под водой 75 из 86 рабочих.

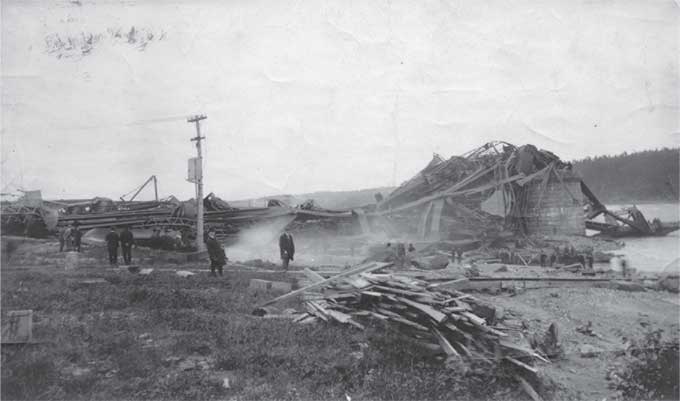

Сцена разрушения после трагедии 1907 года при строительстве Квебек-Бриджа через реку Святого Лаврентия в Квебеке в Канаде
К крушению моста привело много проблем и ошибок. В частности, катастрофа показала, как опасно наделять огромной властью одного инженера, за которым никто не присматривает. Организации профессиональных инженеров в Канаде и других странах мира стали решать эту проблему и стараться предотвратить ошибки, совершенные при строительстве Квебек-Бриджа. В конечном же счете большая часть ответственности лежит на Теодоре Купере, который неправильно рассчитал вес моста. Ведь план строительства не учитывал того, что конструкция не выдержит собственного веса.
Разрушение Квебек-Бриджа показывает, к каким катастрофическим последствиям может привести неквалифицированная инженерная работа. Немалая часть работы инженера заключается в том, чтобы выяснить, как конструкции будут выдерживать множество сил, приложенных к ним, которые их толкают, тянут, трясут, скручивают, гнут, продавливают, разъединяют и разрывают на части. Однако гравитация – самый важный из всех этих факторов. Это вездесущая сила, благодаря которой существует солнечная система, и все, что находится на нашей планете, стремится к ее ядру. Таким образом, к каждому объекту приложена сила, которую мы называем весом. Эта сила проходит через объект. Подумайте о весе разных частей тела. Вес кисти руки воздействует на предплечье, оно, в свою очередь, на плечо, а вес плеча ложится на позвоночник. Сила стремится вниз по позвоночнику к бедрам, а потом, пройдя тазовую кость, разделяется надвое, проходит через каждую ногу и устремляется в землю. Примерно то же можно наблюдать, если построить башню из соломинок и полить ее сверху водой: вода побежит вниз всеми путями, какие найдет, и будет разделяться там, где возможно.
Когда инженер проектирует конструкцию, ему необходимо понимать, куда приложена сила и какая, и убедиться, что конструкция, через которую эта сила проходит, выдержит нагрузку.
Существуют два основных вида силы, которые гравитация (а также другие явления вроде ветра и землетрясений) создает в конструкциях: сжатие и растяжение. Если сложить лист плотной бумаги в цилиндр, поставить вертикально на стол, а сверху положить книгу, то книга будет давить на цилиндр. Сила, с которой книга давит на цилиндр (равная массе книги, умноженной на гравитационную постоянную g), проходит через цилиндр и давит на стол (подобно тому, как вес тела проходит через ногу). Таким образом, цилиндр (как и нога) подвергается сжатию.
