1.20.3. Упрощенный вариант горячего водоснабжения

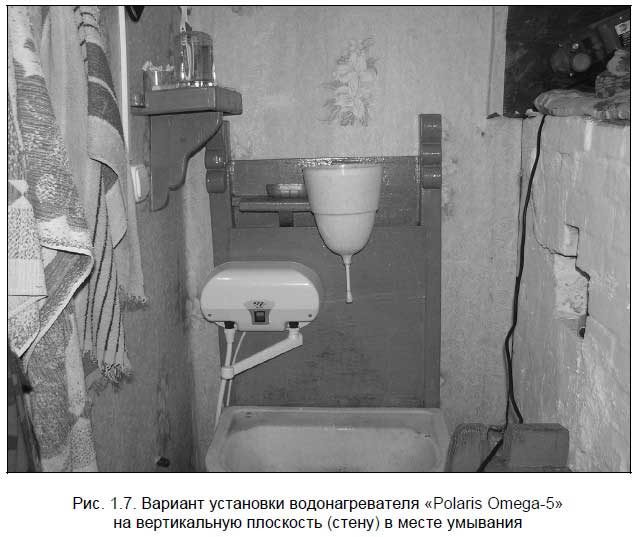

Не все насосные станции снабжены автоматическим подогревом — имеются «бюджетные» варианты насосных станций по цене до 6 тыс. руб. Если вообще обходиться без насосной станции, потребуются нагнетатель воды в виде обычного центробежного насоса и водонагреватель (рис. 1.7).
Со скоростью 1,5–4 л/мин водонагреватель нагреет воду на 20 °C (относительно температуры заборной
• режим минимального нагрева — потребление 2 кВт;
• режим среднего нагрева — 3 кВт;
• максимального — 5 кВт.
Во входной контур такого водонагревателя вода поступает из деревенского колодца (ключа). Причем летом она может поступать напрямую из заборного шланга или подаваться погружным насосом подкачки, снабженным обратным клапаном и установленным в колодце (см. разд. 1.19.2 и 1.19.3). Современные насосы таковы, что могут обеспечить снабжение водой на расстоянии 100–300 метров, что вполне достаточно для удаленного от дома деревенского колодца. Особых требований к составу воды нет. Зимой — другое дело. Вода в шланге может замерзнуть, поэтому ее предварительно накапливают в резервуаре емкостью от 100 литров (пластмассовых бочках-канистрах). Оттуда она поступает к центробежному насосу, создающему давление для водонагревателя.
Водонагреватель снабжен реле давления (прессостатом), которое является своеобразным предохранителем — пока воды в контуре и тубе нагревательного элемента нет — нагреватель не включится. Так защищается сам нагревательный элемент большой мощности.
Минимальное давление воды во входном контуре должно быть не менее 0,25 атмосферы — такое давление обеспечивает минимальный расход воды 1,5 л/мин. При давлении менее 0,25 атмосферы сработает реле давления, и водонагреватель отключит нагрев. Кран, установленный на входе водонагревателя, также позволяет регулировать это давление и расход воды. Поскольку электрический нагреватель имеет в тубе постоянную температуру нагрева, регулировкой потока проходящей через кран воды также можно изменять ее температуру на выходе — чем меньше поток воды на входе водонагревателя, тем она горячее на выходе.
Для создания давления во входном контуре нагревателя вполне достаточно слабосильного насоса типа НБЦ-0,55, он подключается к сети 220 В через обычный электровыключатель. Теперь остается только (при открытом входном кране) включить насосом подкачку воды, на передней панели водонагревателя выбрать режим нагрева (от минимального до максимального) и направить струю в раковину.
Совет.
Водонагреватель может быть установлен и выше роста человека, например, для варианта с душевой кабиной или деревенским душем.
В этом случае применяют специальные насадки на выходной кран с распылителем воды.
Однако что делать тем, кто по каким-то причинам не обзавелся насосом патрубками, переходниками или не смог это правильно собрать и подключить? И здесь не все потеряно для тех, кто любит (и может) работать руками.

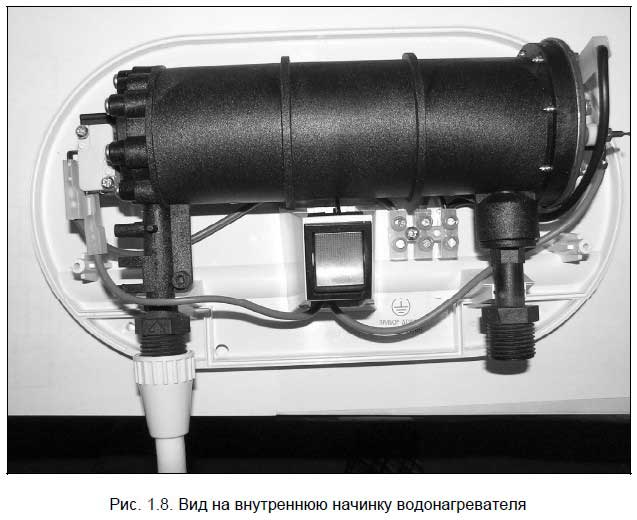

Доработка водонагревателя для его работы без насоса «проще пареной репы». Она сводится к принудительной блокировке прессостата. Потребуется вскрыть (выкрутив три самореза) верхнюю панель водонагревателя, и вашему взору предстанет вид, показанный

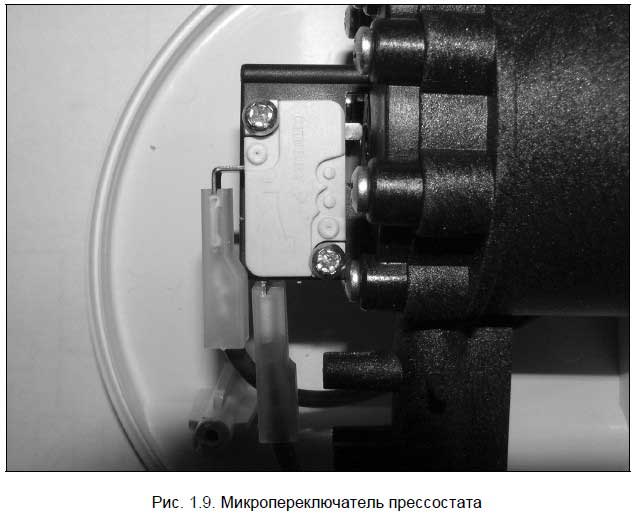

Длинная черная туба — основной элемент водонагревателя, через него заборная вода, поступающая слева, нагревается и подается к выходному отверстию. Прессостат состоит из пружины и заглушки, которая уже при минимальном давлении воды воздействует на микропереключатель (рис. 1.9).
Микропереключатель типа МП3-9 коммутирует (управляет) нагревательный элемент водонагревателя, подавая на него — при наличии водяного давления в контуре — напряжение осветительной сети 220 В. Когда давления в контуре нет, вода не подается, контакты микропереключателя разомкнуты и нагревательный элемент обесточен.
Для усовершенствования водонагревателя, чтобы он работал не только с насосом типа НБЦ-0,55 (и аналогичными), но и от поступления воды самотеком из расположенного выше водонагревателя резервуара (им может быть бочка, установленная на крыше дома или бани), следует разобрать заглушку прессостата и извлечь пружину. Теперь вода может течь беспрепятственно сквозь канал в нагревательном элементе-тубе. Следующим шагом, чтобы заблокировать защиту прессостата, контакты микропереключателя замыкают между собой и изолируют с помощью клеммника. Все, водонагреватель готов к работе. Осталось только аккуратно закрыть его крышку.
Теперь для включения водонагревателя следует полностью открыть кран входного контура — вода начнет поступать самотеком из расположенной выше роста человека накопительной бочки. Это холодная вода или (в зависимости от места установки бочки) вода комнатной температуры. Чтобы потекла горячая, следующим шагом включают переключатель красного цвета на передней панели водонагревателя (см. рис. 1.7). Прекращают процесс помывки в обратной последовательности: выключают нагрев и перекрывают входной кран.
Внимание, важно!
Не рекомендуется нарушать указанную последовательность — повторюсь: сначала нужно отключить нагрев, а уже потом перекрыть воду.
Впрочем, нагревательный элемент примененного мной водонагревателя «Polaris Omega-5» не выходит из строя при перегрузке, даже если пожилой человек (хотя и молодые сейчас «без памяти») забудет выключить «красную кнопку нагрева», а воду краном перекроет. Не беда. Специально для этого в водонагревателе производителем предусмотрена дополнительная защита: термостат, отключающий подачу напряжения при достижении температуры воды +57 °C.
Но чтобы исключить и такую возможность, я рекомендую снабдить водонагреватель простейшей электрической схемой звукового сигнализатора, спрятанной внутри его корпуса. В этом случае при включении нагрева водонагреватель будет издавать громкий звук (однотональный, прерывистый или полную мелодию), что, безусловно, исключит забывчивость отдельных граждан. Собрать такую схему сможет любой начинающий, автор готов ее выслать или опубликовать по запросу.
Внимание, важно!
В рассмотренном (и аналогичной конструкции) водонагревателе категорически нельзя устанавливать кран на выход воды. Кран перекрытия воды с целью предотвращения выхода из строя нагревателя должен быть установлен на входном патрубке.
