Внимание, важно!

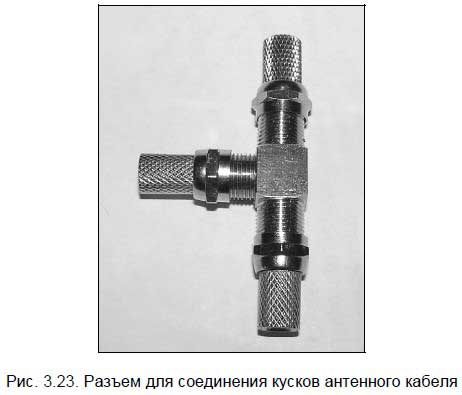

Иногда, из-за конкретных условий расположения, антенну приходится устанавливать вдали от ресивера и телевизора. Длина антенного кабеля в пределах 50 м не критична. В крайнем случае (в сельской местности это до сих пор актуально) кабель может быть срощен из отдельных кусков — главное, чтобы куски надежно соединялись с помощью F-разъемов (рис. 3.23), а не скруткой или пайкой.
Другой конец антенного кабеля с одетым F-разъемом подключают ко входу IF IN 13–18
Теперь можно включить телевизор (в режиме «AV») и ресивер. Если телевизор выпущен после 2003 года, он войдет в данный режим автоматически, и дополнительно в режим аудио-видео его вводить не придется.
3.22.3. Ручная настройка на спутник
Для настройки на группу спутников HotBird в ресивере нужно установить параметры сильного транспондера — к примеру, можно выбрать 11034 V 27500 3/4, где 11034 — частота в МГц, V — вертикальная поляризация, 27500 — символьная скорость, 3/4 — код коррекции ошибок.
Данные настройки корректируются в меню Установка | Одиночный поиск, где в поле Спутник выбирается название спутника: Hotbird 13.0E. Для подсказки в нижней части меню отображаются кнопки пульта ДУ, с помощью которых производится выбор.

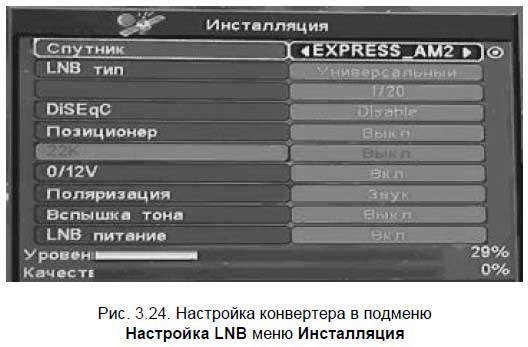

Далее в подменю Настройка LNB настраивается конвертер (рис. 3.24). Устанавливаются следующие параметры:
• LNB тип — Универсальный с частотами: первичная частота 9750 МГц, первая частота 11300 МГц. Чтобы выйти к настройке данных частот необходимо в подменю Универсальный нажать на ПДУ кнопку <ОК>;
• 22К — не включается (при выборе универсального конвертера);
• DiSEqC — Disable (или 3/4 — хороший результат коррекции ошибок);
• Позиционер — Выкл (устройство автоматического дистанционного — с помощью электродвигателя — поворота антенны-тарелки для переключения между разными спутниками);
• 0/12 V — не принципиально (если используется один ресивер);
• Поляризация — Звук (в некоторых прошивках пишется Авто);
• Вспышка тона — Вкл (в некоторых прошивках пишется Тон).
Для подтверждения измененных параметров системы нажимаем на пульте ДУ кнопку <Menu> и подтверждаем выбор — <OK>. Так же поступаем при изменении и прочих настроек ресивера.

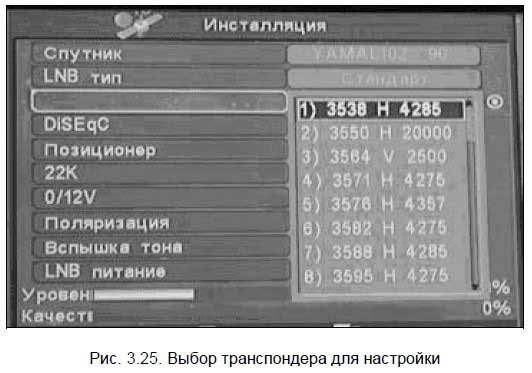

Затем выбирается номер транспондера (рис. 3.25). В открывшемся меню в поле Номер ТП выбираем, например, 17/109, что соответствует частоте 11034 МГц, тип сканирования каналов Открытые — выбираем Нет, что позволит сканировать все каналы. Впрочем, если поступить наоборот и в этом поле поставить галочку, тогда система просканирует и оставит в памяти ресивера только открытые (не кодированные) каналы. Если в опции Поиск канала установить ТВ+радио, в памяти останутся и радиоканалы тоже; если это не нужно, выбираем только ТВ. В опции Режим поиска выбираем вариант Сканирование по предварительной установке.
Внимание,
Поскольку спутниковое телевидение дает возможность принимать более 800 радиоканалов в стереорежиме, то при подключении к гнезду Audio out (с тыловой стороны ресивера) стереоусилителя НЧ (к примеру, аудиовхода музыкального центра) и выбора соответствующего режима воспроизведения от этого входа легко получаем качественный радиоприемник с чистейшим звучанием.
Кстати, в моем деревенском удалении и радиоприемники «ловят» плохо, практически не ловят. К примеру, радиоволну не удается поймать на «супернавороченный» автомобильный CD-чейнджер, но удовлетворительно — на радиоприемник ВЭФ-211 1984 года выпуска. Здесь дело в том, что избирательность по радиоканалу в наших отечественных старых моделях намного лучше (так как они сделаны по принципу супергетеродина с множеством катушек), чем в дорогих, но бесполезных в удаленной деревне китайских современных моделях.
Все эти настройки можно сделать дома, в тепле и комфортных условиях. Затем рекомендую взять с собой электрический удлинитель, ресивер и малогабаритный телевизор и перейти непосредственно к уже установленной антенне (тарелке). Портативный телевизор потребуется для того, чтобы самому видеть изменения шкал уровня сигнала и качества при настройке спутниковой антенны в реальном времени.
Этот способ, поверьте, гораздо лучше, чем настраивать антенну вдвоем, когда один крутит «по горизонту» тарелку, а другой находится дома, глядит в телевизор на шкалы уровня и качества сигнала и кричит через окна (или по рации) об изменениях. Из-за инерции процесса такой метод может быть применен разве что от безысходности — если нет портативного телевизора или антенну ставят на крыше, где нет условий для его питания.
3.22.4. Поиск спутника
После выполнения указанных настроек переходим непосредственно к поиску спутника. С помощью компаса направляем антенну по азимуту 209° (если в Москве) или 214° (в Вологде).
Внимание, важно!
Поскольку на антенной конструкции, как правило, нет шкалы наклонов (ни вертикальной, ни горизонтальной — недоработка производителя, однако), придется исхитриться и «продлить» стрелку компаса метровой линейкой или длинной жердью, поскольку продлять стрелку компаса «на глаз» весьма непродуктивно. Направление по стрелке жерди, лежащей на земле, резко упростит горизонтальную настройку тарелки и сэкономит время работы.
Чтобы видеть параметры настройки в меню ресивера выходим в режим Инсталляция или нажимаем на ПДУ кнопку <i>. Отслеживая на экране телевизора уровень шкалы Качество (Q), необходимо медленно поворачивать антенну влево/вправо — буквально по одному градусу — пока не появится зеленая полоска. Если при повороте антенны влево/вправо не удастся добиться появления зеленой полоски, а азимут указан правильно, то нужно сместить антенну вверх/вниз на один градус и повторить поиск.
Внимание, важно!
При настройке положения антенны гайки крепления вертикального и горизонтального положения тарелки необходимо ослабить до такой степени, чтобы тарелка перемещалась с очень легким усилием. Надо иметь в виду, что любое сильное давление на тарелку (для изменения угла поворота при настройке и в других случаях, например, при транспортировке) неизбежно приведет к ее деформации, изменению фокуса и сильно скажется на приеме сигнала от спутника. Деформированная антенна (при этом внешне деформация тарелки может быть не заметна) вообще может не принять от спутника луч (сигнал), ширина которого всего 2°. Лучше не рисковать.
