Например, когда в текстовом редакторе курсор виртуального терминала перемещается в левый верхний угол экрана, это программное обеспечение должно послать соответствующую последовательность команд реальному терминалу, чтобы и он переместил курсор в верхний левый угол. Все программное обеспечение виртуальных терминалов находится на прикладном уровне.
Еще одна функция прикладного уровня заключается в передаче файлов. Различные файловые системы имеют разные соглашения относительно наименования файлов, представления текстовых строк и т. д.
Передача файла между двумя различными системами требует учета этих и других несовместимостей. Эта работа тоже выполняется на прикладном уровне, как и обмен сообщениями электронной почты,
Рис. 11.25. Семь уровней модели OSI и их соотношение с протоколами сети Интернет
Протокол IP был создан в 70-х годах для поддержки ранних компьютерных сетей на базе операционной системы Unix. Сейчас протокол IP стал коммуникационным стандартом для всех современных сетевых операционных систем. Многие популярные высокоуровневые протоколы, такие, как HTTP и TCP работают на базе IP.
Адрес протокола IP (IP-адрес) уникальным образом идентифицирует узел или устройство Ethernet, как имя идентифицирует определенного человека.
Два устройства Ethernet в одной сети никогда не должны иметь одинаковый IP-адрес.
Сейчас используется две версии протокола IP.
Практически все сети используют 4 версию протокола IP (IPv4), но все большее число сетей исследовательских и образовательных учреждений переходят на следующую версию протокола IP (IPv6).
Рис. 11.26. Установка IP-адреса в Microsoft Windows 2000

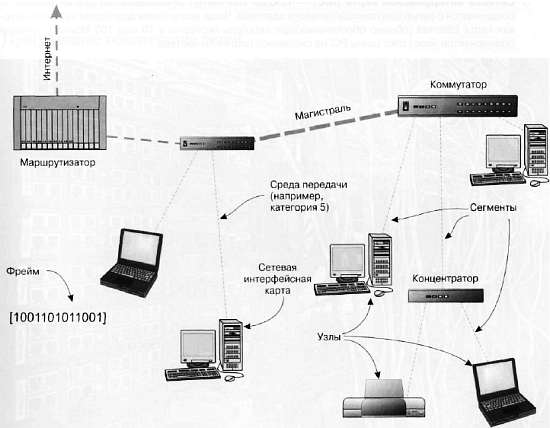

Так как сигнал в среде Ethernet доходит до каждого подключенного к ней узла, то необходимо точно знать адрес назначения каждого фрейма. Например, когда компьютер В передает данные на принтер С, компьютеры А и D также получают и просматривают каждый фрейм. Впрочем, когда станция впервые получает фрейм, она просматривает адрес назначения, рассчитывая, что этот фрейм предназначен для нее. Если это не так, то станция отбрасывает фрейм, даже не изучая его содержимое.
Одним из интересных аспектов адресации в сетях является применение широковещательного адреса (broadcast address). Фрейм, у которого адрес назначения совпадает с широковещательным адресом, предназначен для каждого узла сети, и каждый узел сети получит и обработает этот фрейм.
Понимание адресации IP особенно важно для специалистов, которые часто выезжают к клиентам, у которых имеются свои собственные сети. Для того чтобы подключиться к цифровому видеорегистратору по сети, настроить его или оценить возможности сети потребуется не только разрешение системного администратора данной сети, но и умение настроить свой собственный компьютер, для подключения к сети клиента без конфликтов и сбоев. Хотя к цифровому видеорегистратору можно подключаться и напрямую, используя перекрестный кабель (вероятно, так будет даже проще и безопаснее), если вы находитесь физически рядом с устройством, но, тем не менее, необходимо знать, как получить доступ к IP-адресу данного цифрового видеорегистратора с другого компьютера, который не является частью местной сети.
В конце этой главы мы приведем примеры использования классических команд ping, которые позволяют определить правомерность использования определенных адресов в сети.
Адресная
Адресная схема протокола IPv4 состоит из 4 байт (32 бита).
Эти байты также называются октетами.
Для удобства восприятия мы обычно работаем с IP-адресами в десятичной системе счисления и используем точки, чтобы разделять октеты. Например, первые 8 бит (октет) следующего IP-адреса 11000000 10101000 1100110 1011010, записанного в двоичной системе счисления, в десятичной системе счисления будут выглядеть как 192: 1х27 + 1х26 + 0х25 + 0х24 + 0х23 + 0х22 + 0х21 + 0x20 = 128 + 64 + 0 + 0 + 0 + 0 + 0 + 0 = 192. Такие же вычисления нужно проделать и с оставшимися тремя октетами, чтобы получить IP-адрес, записанный в десятичной форме счисления. В данном примере это будет 192.168.102.90
Поскольку каждый байт содержит 8 бит, то каждый октет в IP-адресе может принимать значения от 0 до 255 (28). Таким образом, полный диапазон адресной схемы протокола IPv4 считается от 0.0.0.0 до 255.255.255.255, что дает нам 256x256x256x256 = 2564 = 4,294,967,296 доступных IP-адресов.
С одной стороны может показаться, что такого количества IP-адресов будет вполне достаточно практически для каждого человека на земном шаре, но с другой стороны не следует забывать, что уже в начале 21 века население Земли составило более 6 миллиардов человек. Быстрое развитие сети Интернет также диктует необходимость расширения адресного пространства.
Классы адресного пространства IP
Не все IP-адреса можно свободно использовать в вашей локальной сети, что подтвердит и ваш сетевой администратор. Кроме того, не все адреса, которые доступны, вы можете использовать, так как может оказаться, что адрес свободен, но принадлежит к группе адресов, к которой обращается сетевое оборудование. Для того чтобы внести какой-то порядок в различные локальные и глобальные сети, существуют определенные правила и классы адресного пространства IP, которым подчиняются все сетевые устройства.
Адресное пространство IPv4 разделено на 5 классов: А, В, С, D и Е.
Каждый класс является диапазоном адресов полного адресного пространства IPv4. В большинстве случаев, кроме специально описанных далее в этой главе, значение первых 4 (слева) битов адреса IPv4 определяют его класс, как это показано в таблице.
Классы А, В и С
Классы А, В и С — это три класса IP-адресов, которые используются в сети Интернет, за исключением адресов, зарезервированных для локальных сетей, о чем пойдет речь ниже.
Адреса, зарезервированные для локальных сетей
Когда компьютер или сетевое устройство находится в локальной сети (не в сети Интернет), то они должны использовать один из множества адресов, специально зарезервированных для локальных сетей.
Локальные адреса этих устройств при подключении к сети Интернет (например, через ADSL-модем) практически невидимы для других устройств сети Интернет, которые используют «видимые» адреса класса А, В или С.
Стандарт IP определяет в классах А, В и С четкие диапазоны адресов, которые используются только в локальных сетях. В следующей таблице приведены диапазоны адресов, зарезервированных для локальных сетей.
