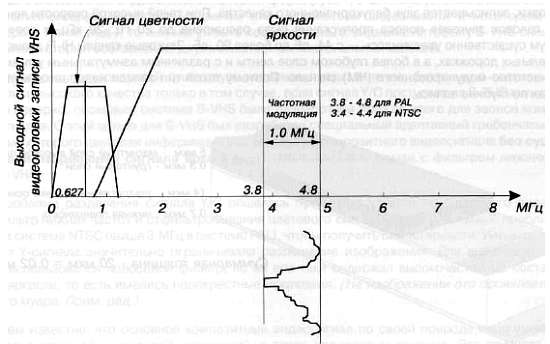

Следует также отметить, что технология гребенчатой фильтрации совершенствуется с каждым днем.
Сегодня самые усовершенствованные модификации гребенчатых фильтров используются не только в видеомагнитофонах S-VHS, но также и в высококачественных видеомониторах и телевизорах.
Сначала это был двумерный гребенчатый фильтр, в котором, чтобы сравнить «содержимое» цветового сигнала и выбрать оптимальную фильтрацию, использовалась не одна единственная строка видеосигнала, а еще и две соседние — предыдущая и последующая (отсюда название — двумерный). Дальнейшее усовершенствование было привнесено трехмерной гребенчатой фильтрацией и цифровой гребенчатой фильтрацией, когда информация о цвете обрабатывается не только в одном телевизионном поле, но и в предыдущем
Возможно, что в состав вашего оборудования входят, например, видеомагнитофон S-VHS и видеомонитор, оба со встроенными гребенчатыми фильтрами, но необязательно одинакового типа и качества. Имеет смысл поэкспериментировать, поскольку может случиться так, что лучшее качество при воспроизведении изображения будет достигнуто, если с видеомагнитофона взять композитный видеосигнал, информация о цвете из которого будет извлекаться гребенчатым фильтром видеомонитора (если он обладает лучшими параметрами), чем при использовании кабельного соединения Y/C между видеомагнитофоном S-VHS и видеомонитором.
Таким образом, применение в системе видеонаблюдения видеомагнитофонов S-VHS с цветными телекамерами высокого разрешения и одним коаксиальным кабелем для композитного видеосигнала является все же гораздо более предпочтительным, чем использование видеомагнитофонов формата VHS.
Качество записываемого сигнала обеспечивается высоким качеством адаптивного гребенчатого фильтра, встроенного в видеомагнитофон S-VHS, и воспроизведенный сигнал будет хорош настолько, насколько его способен будет отображать видеомонитор. Если используется цветной видеомонитор с высоким разрешением, который к тому же обладает своим гребенчатым фильтром, то качество будет намного выше, чем при использовании видеомониторов, предназначенных для коммерческого использования. Если мы предполагаем, что разрешающая способность по горизонтали телекамеры составляет 470 ТВЛ,
видеомагнитофон S-VHS имеет приблизительно 400 ТВЛ, а видеомонитор — 600 ТВЛ, то ясно, что видеомагнитофон представляет самое узкое место в смысле разрешающей способности и воспроизведенный сигнал будет иметь около 400 ТВЛ (предполагается, разумеется, использование ленты формата S-VHS).
Другое второстепенное замечание, затерявшееся среди многочисленных технических вопросов, связанных с видеомагнитофонами формата S-VHS, связано с режимами LP/SP (длительное воспроизведение/стандартное воспроизведение). Качество S-VHS достижимо как в режиме длительного воспроизведения, так и в режиме стандартного воспроизведения. Наблюдается весьма незначительное ухудшение записи в области верхних частот вследствие более близкого расположения видеодорожек и более медленного перемещения ленты, но этот дефект почти не обнаруживаем.
Использование бытовых видеомагнитофонов для целей видеонаблюдения
Самый тривиальный вопрос, который часто задают мне люди, далекие от техники, звучит так: «Могу ли я присоединить телекамеру к своему домашнему видеомагнитофону и записывать, а потом просматривать запись по телевизору?». Ответ — «Да», хотя вам следует иметь в виду, что при этом произойдет снижение качества записи из-за использования оборудования, не предназначенного специально для систем видеонаблюдения.
Типичный бытовой видеомагнитофон кроме радиочастотного (антенного) входа, имеет также входы Аудио/Видео (A/V). Обычно они представлены в виде входных розеток (иногда их называют RCA-разъемами), одна предназначена для основной полосы пропускания видеочастот (это то, что, как мы ранее упоминали, передается нам камерой видеонаблюдения), а другая — для звукового сигнала. Таким образом, видеосигнал камеры видеонаблюдения должен быть присоединен непосредственно к видеовходу видеомагнитофона с помощью соответствующего адаптера (BNC-RCA). После этого видеовыход видеомагнитофона (того же самого типа RCA) должен быть присоединен к видеовходу телевизора. Как видеомагнитофон,
Рис. 8.11. Стойки с видеомагнитофонами в Сиднейском казино «Star City», которые записывают сигналы со всех телекамер в режиме реального времени и полностью управляются матричным коммутатором.
Однако, если ваш телевизор не имеет входа A/V, то радиочастотный выходной сигнал видеомагнитофона должен быть принят на радиочастотном (или антенном) входе телевизионного приемника. Понятно, что телевизор при этом должен быть настроен на канал видеомагнитофона, которым в большинстве случаев должен служить один из ДМВ-каналов (36–39), поскольку это — заранее определенная зона для видеомагнитофонов, но некоторые более ранние модели могут модулировать свой сигнал в диапазонах метровых волн — 0, 1,2 или 3. В этом случае видеомагнитофон также должен быть настроен на канал A/ V, чтобы передать сигнал телекамеры с видеовхода на радиочастотный выход. В обоих упомянутых случаях видеомагнитофон включается между телекамерой и телевизором. При просмотре сигнала в реальном времени или в записи изображение появляется на экране телевизора, и в режиме воспроизведения видеомагнитофон отсекает входящий сигнал «живого» изображения и показывает на том же самом телевизоре записанное изображение.
При сравнении моделей бытовых видеомагнитофонов со специально предназначенными для видеонаблюдения time lapse видеомагнитофонами, которые будут рассмотрены в следующем параграфе, становятся очевидными их многочисленные неудобства: нет встроенных времени и даты в записываемый видеосигнал, нет входов для внешних датчиков тревоги и максимальное время записи может быть достигнуто в режиме длительного воспроизведения, который не превышает 10 часов для системы цветного телевидения PAL и 8 часов для системы NTSC. Однако, имеются и некоторые, вполне определенные преимущества: цена обычного видеомагнитофона очень низка и доступна, а изображения записываются в полном объеме, то есть 50 полей в секунду для системы PAL и 60 полей в секунду для системы NTSC.
Из-за последнего обстоятельства некоторые производители матричных видеокоммутаторов разработали специальные аппаратные средства и программные интерфейсы для своих устройств с тем, чтобы можно было управлять работой бытовых видеомагнитофонов. Обычно это делается путем исключения пульта дистанционного управления на ИК-лучах, при этом полное управление видеомагнитофоном осуществляется посредством матричного видеокоммутатора. Для больших систем это сопряжено почти с такими же материальными затратами, как если включать в их состав видеомультиплексоры или time lapse видеомагнитофоны. По этой причине, а также вследствие необходимости обеспечения записи в режиме реального времени на протяжении всего времени работы, такое решение стало особенно привлекательным для больших видеосистем в казино. Имея матричную систему, надлежащим образом разработанную и запрограммированную, можно полностью автоматизировать и контролировать работу сотен и сотен видеомагнитофонов, исключение составляет только замена лент.
Здесь нам следует упомянуть также, что из-за различных скоростей записи в двух телевизионных стандартах, рассмотренных в настоящей книге (системах цветного телевидения PAL и NTSC), мы имеем различную длину видеозаписи, и, следовательно, слегка различное время записи/воспроизведения. Представленная ниже таблица должна дать достаточно полную информацию о таких несоответствиях. Пожалуйста, обратите внимание, что международная маркировка ленты для устройств системы PAL предусматривает букву «Е», а для устройств системы NTSC — букву «Т».
