1.2. Доклад, п. 5.2.3. «Реактор эксплуатировался в режиме кипения теплоносителя в активной зоне и в то же время с незначительным или нулевым недогревом на всасе насосов и на входе в активную зону. Такой режим сам по себе мог привести к разрушительной аварии, … учитывая положительные обратные связи по реактивности реактора РБМК».
Реактор эксплуатируется только в кипящем режиме и согласно Регламенту допускает работу с малым, вплоть до нулевого, недогревом, смотри Регламент, глава 9. Это условие обязательное, поскольку избежать таких режимов нельзя в принципе – они возникают при
Интересная позиция экспертов – объяснить персоналу разрушительное действие положительной обратной связи. Хорошо (операторы будут знать, почему погибли, покалечены), но лучше, чтобы реактор отвечал нормам проектирования. Если реактор взрывается в режиме, избежать которого нельзя, то ответ один – запрет эксплуатации. Что тут объяснять?
26 апреля недогрев был примерно один градус, и давление медленно нарастало (табл. 2, Приложение 3).
Эксперты реанимировали давно отвергнутую версию о срыве насосов. Не было срыва циркуляции:
– если при снижении давления насосы не срывало, то почему бы это произошло при росте давления?
– системой контроля зарегистрирована исправная работа насосов вплоть до резкого скачка мощности;
– насосы, запитанные от «выбегающего» генератора, сорвать никак не могло – нет причин;
– однако первыми отключились именно «выбегающие» насосы (см. ИНСАГ-7, Приложение I, табл. I-I), затем – запитанные от резерва. Это указывает, что причиной прекращения подачи теплоносителя стал резкий наброс мощности.
Есть и ещё доводы, однако, если экспертам этого недостаточно, то уж ничем их не убедишь.
2.2. Тот реактор действительно взрывался при срыве ГЦН. А это могло быть при разрыве паропроводов, при открытии и непосадке главных предохранительных клапанов, при МПА … Но винить в этом нужно только авторов реактора.
Чтобы закончить о ГЦН, остановлюсь:
2.3. Доклад, п. 2.8. «Более того, поскольку температура теплоносителя на участке от циркуляционных насосов до входа в активную зону изменяется незначительно, при весьма малом недогреве, температура внутри насосов и на всосе в них близка к точке кипения».
Какое-то странное объяснение прямого и ясного: температура на всасе насосов приближается к точке кипения при большом расходе теплоносителя из-за меньшего расхолаживания его питательной водой и увеличения потери напора в опускном тракте (см. рис. 1, Приложение 3).
2.4. Доклад, п. 2.9 . «После отключения турбины работа запитанных от неё насосов начала замедляться, поскольку скорость вращения турбины снижалась и падало напряжение связанного с ней генератора. Понижающийся расход через активную зону вызывал повышение паросодержания в активной зоне и обусловил появление первоначальной положительной обратной связи по реактивности, которая, по крайней мере отчасти, была причиной аварии».
– Снижение расхода на 10 % за 36 с выбега вызвало рост реактивности такой, с которым АР успешно справляется. Никакого увеличения мощности не было.
– Достаточно посмотреть график мощности, предоставленный в МАГАТЭ в 1986 г. Об этом же сказано в Приложении 1, п. 1-4. 6. 2. (ИНСАГ-7).
– Если мало, то попросили бы
За время выбега плотность теплоносителя изменилась на 6 кг/м 3 (табл. 2, Приложение 3), что даёт рост реактивности порядка 24*10 -6 в реальных условиях скорость изменения реактивности бывает в несколько раз больше.
Так в принципе верная мысль без учёта фактических данных и хотя бы элементарных расчётов ведёт к необоснованным (ложным) выводам.
Таким образом, вопросы о недогреве теплоносителя, о срыве и выбеге ПЩ, равно и сам вопрос о выбеге ТГ, к аварии отношения не имеют. Если бы в самый последний момент отказались проводить эксперимент, то результат был бы тот же.
Как теперь ясно, ранее не раз были на грани катастрофы: вслед за срабатыванием А3 были случаи выпадения сигналов АЗМ и АЗС.
Их не должно быть, посчитали ложными не сумев осмыслить.

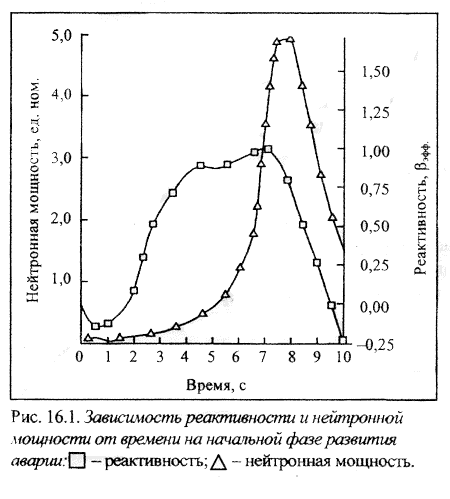

А это были фактические набросы мощности, вызываемые А3, не отмеченные самописцем СФКРЭ из-за инерционности используемых серебряных датчиков. А сигналы АЗМ и АЭС успевали выпадать, поскольку работают от менее инерционных ионизационных камер, но самопишущего прибора от них не было. Сравните с 26 апреля: в 23 мин 40 с кнопкой сброшена А3, через 3 с выпали сигналы АЗМ и АЗС. Здесь уместно высказать следующее: в Приложении II, глава Н-2. 5. 3. (ИНСАГ-7) сказано, что одна из расчётных моделей не воспроизводит такого разгона реактора, когда на третьей секунде от момента сбрасывания АЗ-5 появляются сигналы, превышающие уставки по мощности и скорости её нарастания. Возможно, но рассматривать надо не три, а почти четыре секунды, поскольку дискретность фиксации – одна секунда. Тогда (см. рис. 16.1), нет противоречий. Для пояснения сказанного: между двумя событиями 1994 и 1995 гг. промежуток времени может быть и два часа и два года без двух часов.
Авторы реактора, а с ними и эксперты МАГАТЭ, по нарастающей присваивают параметру ОЗР одну функцию за другой:
3.1 Возможность маневрировать мощностью.
3.2 Компенсация выгорания топлива.
Это естественные для всех реакторов функции, они оговорены в книгах и в правилах.
3.3 Регулирование энерговыделения по объёму реактора.
Тоже вроде бы естественная функция исходя из «непрерывного» режима перегрузки топлива и больших размеров, хотя РБМК – не единственный большой реактор.
3.4 Гарант работоспособности защиты реактора. Причём ограничения налагают не по максимуму, что было бы естественно, а по минимуму (?).
3.5 Работоспособность обеспечивается не только при определённом ОЗР, но ещё должна соблюдаться некая конфигурация стержней.
А вот это уже абсурд, нарушение всех норм проектирования. Конструкторы допустили явную ошибку в конструкции стержней, когда при движении в одну сторону они вносят реактивность разного знака. Сразу после аварии стержни были признаны негодными всеми, включая авторов, но, удивительно, конструкторы нашли поддержку экспертов.
