При всех оригинальных решениях «Модель А» компании «Борг-Уорнер» уступила новой машине компании FMC, воплощенной в серийном транспортере LVT-2 — и из-за жесткой подвески ходовой части, и по грузоподъемности. LVT-2 и пошел в серийное производство. Идею же установки на транспортер башни легкого танка использовали для плавающего танка LVT(A)-1 той же FMC.
Но «Борг-Уорнер» не сдалась и занялась существенной переделкой своей «Модели А» в соответствии с требованиями военных. Работы над новым плавающим транспортером вел на фирме Бенджамин А. Свеннес. «Модель В» (упоминается также как Т11 — видимо, «армейское» обозначение), представленная в апреле 1943 года, стала существенным шагом вперед по сравнению с предыдущими конструкциями LVT. Наиболее оригинальным решением, определившим ее успех, стало использование силовой установки и трансмиссии легкого танка М5 «Стюарт». По ходу разработки на машине устранили большие фальшборты, перекрывавшие ведущие колеса и способствовавшие скапливанию грязи
Внешне LVT-3 легко отличить от LVT-2 и LVT-4 по смещенной к носовой части рубке отделения управления и скругленному «носу» корпуса, на который на болтах крепилась пластина, предотвращавшая зарывание носом на плаву. Отделение управления было сдвинуто максимально вперед. Приподнятое положение рубки и три ее окна (как на LVT-1) обеспечивали механику-водителю лучший обзор.
Легкий танк М5, как известно, оснащался двумя 8-цилиндровыми V-образными автомобильными двигателями «Кадиллак» серии 42 жидкостного охлаждения, с углом развала цилиндров 90°. Каждый двигатель развивал мощность 110 л.с. при 3400 об./ мин и соединялся со стандартной автоматической гидромеханической трансмиссией «Гидраматик». В LVT-3 двигатели установили в увеличенных бортовых спонсонах — понтонах ближе к корме (мы уже видели, что похожую схему компоновки рассматривала и FMC). Впереди каждого двигателя внутри спонсона монтировались гидромуфта (сцепление) и планетарная четырехскоростная коробка передач, от которой вращение передавалось карданными валами на единый механизм поворота (двойной дифференциал), установленный в средней части корпуса позади отделения управления, от него такими же карданными валами вращение передавалось на одноступенчатые бортовые редукторы, приводившие во вращение ведущие колеса. Конструкторы Б. Свеннес и Л. Шелтон разработали крепление сборки двигатель-коробка передач, позволявшее при необходимости ремонта отсоединить сборку и выдвинуть внутрь грузового отделения. Радиатор устанавливался перед двигателем и обдувался вентилятором. Автоматическая трансмиссия обеспечивала 4 скорости вперед и 1 назад, плавно изменяла крутящий момент на гусенице при выходе машины из воды, не требуя выбора передачи вручную — одна из наиболее трудных задач, встающих перед механиком-водителем машины-амфибии. При повороте автоматически ускорение движения гусеницы одного борта сопровождалось подтормаживанием гусеницы другого борта, что делало управление машиной проще и требовало меньше усилий. Механик-водитель имел единые органы управления для обоих силовых блоков. Топливные баки размещались в кормовой части спонсонов. Решетки-жалюзи воздухозаборников и выхлопной системы выполнили в коробчатых надгусеничных полках.

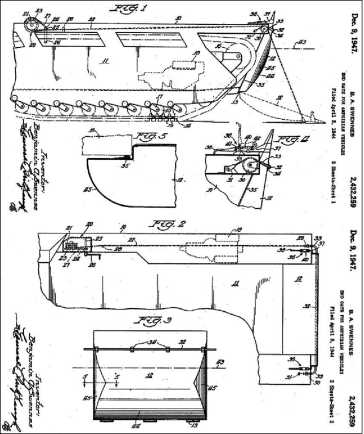

Схема откидной кормовой аппарели плавающего транспортера «Борг-Уорнер». Из патента Б. Свеннеса 1947 г.
Схема компоновки плавающего транспортера LVT-3: 1 — отделение управления (рубка), 2 — десантное отделение, 3 — ведущее колесо, 4 — гусеница, 5 — карданный вал, 6 — коробка передач, 7 — сцепление, 8 — двигатель, 9 — откидная аппарель.
Одинарные опорные катки имели индивидуальную торсионную подвеску на качающихся рычагах — балансирах. Гусеница цевочного зацепления была уже, чем у LVT-2, съемные лопатки-грунтозацепы также были W-образные. Подвеска и ведущее колесо незначительно отличались от LVT-2. Гусеница удерживалась от поперечного смещения двумя продольными гребнями, достаточно высокими, чтобы гусеница не спадала из-за провисания на плаву. Резиновые втулки шарниров гусеничной цепи уменьшали ее износ.
Выбранная компоновка позволила, во-первых, увеличить длину десантного отделения, не увеличивая длину машины, во-вторых, установить откидную кормовую аппарель, дававшую те же преимущества, что и на LVT-4. Аппарель управлялась ручной лебедкой, установленной в отделении управления, имела внутреннюю ребристую дорожку. Кроме того расположение агрегатов силовой установки ближе к корме смещало назад центр масс и обеспечивало машине на плаву дифферент на корму в нагруженном и негруженом состоянии. Машина оказалась даже чуть короче, чем LVT-2, при этом допустимая длина груза увеличилась примерно на 1,25 м. Полезная площадь грузового отделения LVT-3 составила 11,6 м2 — сравним с 6,05 м2
Вооружение транспортера обычно включало один 12,7-мм пулемет М2НВ и два 7,62-мм М1919А4 на трех шкворневых установках — одна за отделением управления и две у бортовых спонсонов. Установки могли снабжаться бронещитами. В марте 1945 года на Абердинском полигоне испытывался бронированный вариант LVT-3 со спаренной установкой 12,7-мм пулеметов М2НВ за отделением управления с возможностью стрельбы по наземным и воздушным целям, но о боевом применении транспортеров с такой установкой неизвестно.
Патент, полученный Б. Свеннесом в 1948 г. (заявка подана в 1943 г.), соответствует опытной «Модели А», предлагавшейся компанией «Борг-Уорнер». Видно устройство узла подвески опорного катка с резиновым упругим элементом.

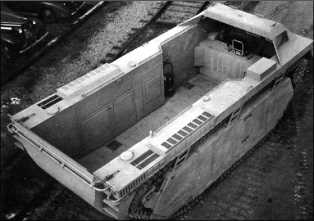

Вид сверху раннего варианта плавающего транспортера LVT-3 позволяет увидеть значительно большее, чем у предшественников, десантное отделение, а также компоновку отделения управления.
Патент Б. Свеннеса («Борг-Уорнер») на размещение топливных баков плавающего транспортера.
Первые машины имели скобы над понтонами, но со временем их устранили. Кроме обычных передних фар LVT-3 мог оснащаться поворотным прожектором над рубкой. Для откачки попавшей в корпус воды имелись две помпы — по одной в каждом спонсоне. На корпус LVT-3, как и на LVT-4, могли крепиться бронелисты, хотя при этом его грузоподъемность уменьшалась с 3,6 всего до 1,3 т — почти втрое. В отделении управления LVT-3 в специальном деревянном ящике держали пропитанную ветошь, деревянные пробки и другой материал, чтобы быстро заткнуть пробоину на плаву. Также на борту имелись ящик с ЗИП, сигнальные лампы, бачок с питьевой водой.

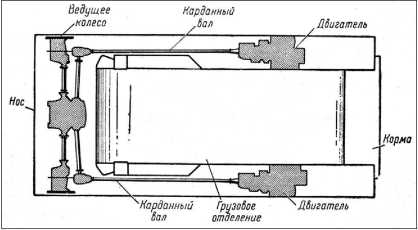

Схема размещения двигателей и основных агрегатов трансмиссии LVT-3.
Плавающий бронетранспортер LVT-3(C) в роли машины снабжения островов в районе Уэйлс Филд, Аляска. Обратим внимание на надувную спасательную лодку на крыше.

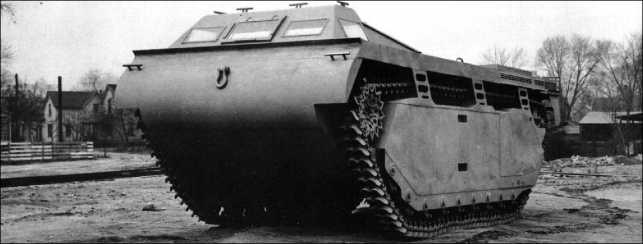

Ранний вариант плавающего транспортера LVT-3. Это был первый из плавающих транспортеров серии LVT, снабженный подобием волноотбойного щита.
Заказ, выданный компании «Борг-Уорнер», предполагал начало серийного производства с весны 1944 года и поставку за этот год 1 800 LVT-3 вместе с комплектами ЗИП для их обслуживания и ремонта. Но организация серийного производства вместе с необходимостью подготовки экипажей (управление LVT-3 отличалось от LVT-2 и -4) и обслуживающего персонала задержали поставки. К производству привлекли заводы компаний «Грэхэм-Пэйдж» и «Ингерсолл».

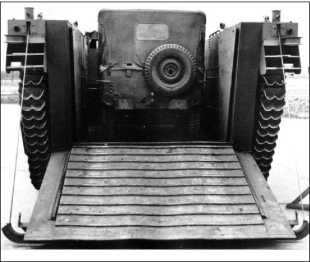

Загрузка джипа «Виллис» в десантное (грузовое) отделение плавающего транспортера LVT-3. Хорошо видны тросы откидной аппарели и ее ребристый настил.

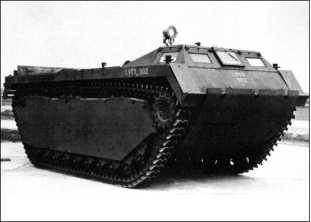

Плавающий транспортер LVT-3 с комплектом частичного (локального) бронирования на Абердинском полигоне. США, 1945 г.
Схема управления плавающим транспортером типа LVT-3 с помощью одного рычага, предложенная Милтоном Андерсоном в 1944 г. (патент США 1948 г.).
Первые LVT-3 поступили в войска к весне 1945 года — позже транспортеров LVT-4 компании FMC — и впервые были использованы при высадке на Окинаву в апреле 1945 года. Всего в течение 1944 и 1945 годов было построено 2964 (по другим данным — 2962) машины LVT-3 «Бушмастер», все они переданы Морской пехоте. В отличие от LVT-1 и LVT-2, признанных устаревшими по окончании Второй мировой войны, LVT-3 продолжили службу и после войны.
