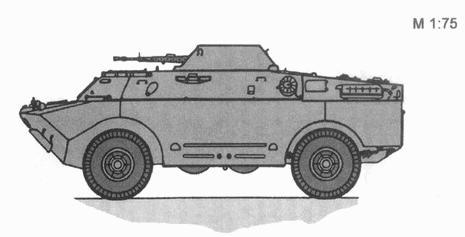

Бронированная разведывательно- дозорная машина «БРДМ-2»

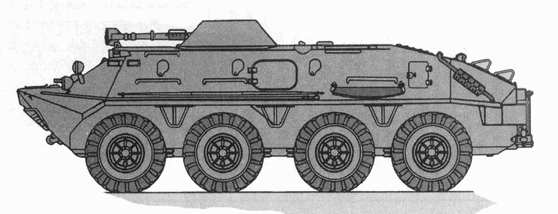

Бронетранспортер «БТР-60П»

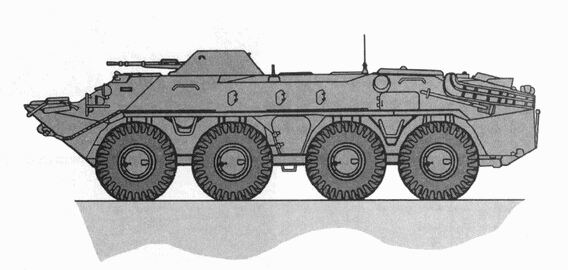

Бронетранспортер «БТР-70»

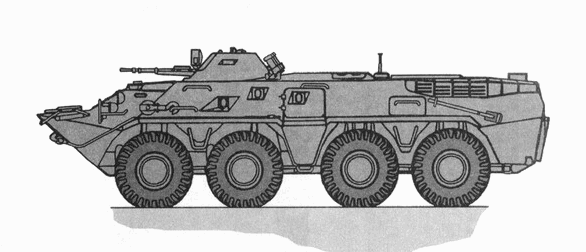

Бронетранспортер «БТР-80»

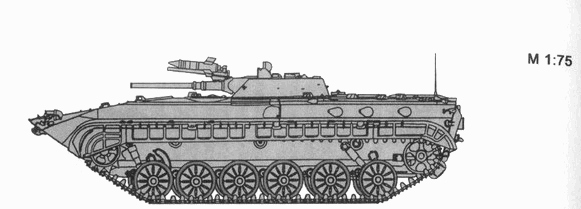

Боевая машина пехоты «БМП-1»

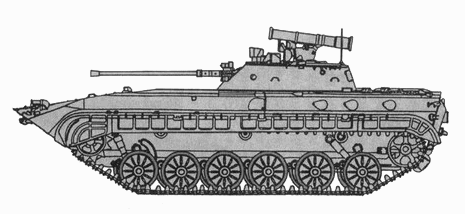

Боевая машина пехоты «БМП-2»

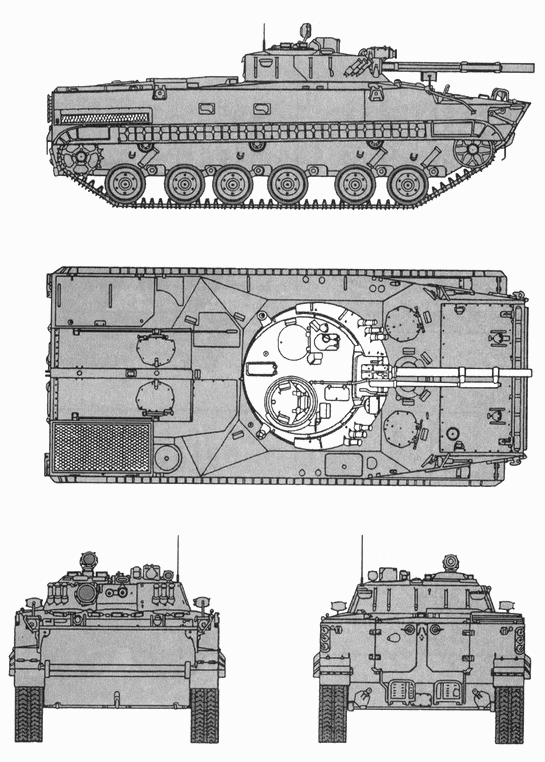

Боевая машина пехоты «БМП-3»
Таблица 3 Тактико-технические данные артиллерийского и зенитно-ракетного вооружения морской пехоты Советского Союза по состоянию на декабрь 1991 г.
| Наименование образца (год принятия на вооружение) | Боевая масса, т / Тип защиты (бронирование, мм) | Размеры: Дл. X Ш. х В., м / Клиренс. мм | Экипаж. чел. | Вооружение | Тип х мощность двигателя, л.с | Макс. скорость. км/час / запас хода, км | Примечания | |
| Калибр орудия, мм (масса снаряда, кг) / Дальность стрельбы для типа БЗ. км (БПР. мм)/ досягаемость по высоте, м | Тип системы управления / СК. выстр./ мин. (БК) | |||||||
| Противотанковые управляемые ракеты (ПТУР) | ||||||||
| «ББМ-2П-27» (1968) | 5.8 / ПОМ (корпус: 6-12) | 5.66x2.25 х 1.87 / 315 | 2 | ПТУР «Малютка» (-12.0) / -3.0 (410) | ОП + ИК + РП / 2(8) | КД ГАЗ-40П х 90 | 90 (на плаву 9) / 500 | Бронированная боевая машина-носитель ПТУР «Малютка» создана на базе бронированной разведывательно-дозорной машины «БРДМ». Она имела сварной корпус из броневых катанных листов. На корпусе монтировалась рубка, закрытая сверху крышей с люками. Ходовая часть состояла из четырех колес большого диаметра и четырех дополнительных малого диаметра. При движении по воде применяйся реактивный водометный движитель. В начале 90-х годов «ББМ-2П-27» был снят с вооружения. |
| «ББМ-ЭП» (1974) | 7.0 / ПОМ (лоб корпуса: 6-10) | 5.8x2.55 х 2.3 / 340 | 2 | ПТУР «Конкурс» (-13.0) / — 4.0 (600) | ОП + ИК + ПАП / 3–4(15) | КД ГАЗ-41 х 140 | 95 (на плаву 10) / 750 | Бронированная боевая машина-носитель ПТУР «Конкурс» создана на базе «БДРМ-2». В отличие от прототипа имеет измененную форму корпуса (дня размещения боекомппекта ПТУР и приборов наведения). Машина оснащена лазерным дальномером. ИК-прожектором и приборами ночного видения для водителя. |
| «Фагот» (1970) | 0.047 | 1.0 х 0.8 / х 1.0 | 5 | 115.0 (8.1) | 2.0 (-500) 3 | – | – | Переносной ПТУР |
| Самоходные артиллерийские установки | ||||||||
| «2С1» (1972) | 15.7 /
| 7.26 х 2.85 х 2.3 / 400 | 4 | 122.0 2А31 (-22.0) — 15.2 | ОП * ИК + ЛП 5–6(40) | ДД ЯМЗ-2Э8Н х 285-300 | 60-61 / 500 | Самоходная гаубица «2С1» («Гвоздика») предназначена для борьбы с бронетехникой. артиллерией и пехотой противника, разрушения инженерных сооружений. пробивания проходов в минных полях и проволочных заграждениях. Создана на базе шасси бронированного тягача МТ-ЛБ и использованием башни кругового вращения. В гаубице используются выстрелы раздельного заряжания. Для повышения скорострельности и облегчения работы заряжающего гаубица оснащена электромеханическим механизмом досылания снаряда и заряда. В настоящее время с АУ «2С1» можно использовать управляемые снаряды «Китолов-2» и «Китолов-2М» *. |
| «2СЗ» и «2СЗМ» (1971 и 1975) | 27.0-27.5 / ПОМ (лоб корпуса и башня: 30) | 7.77 х 3.25 х 2.62-3.05 / 450 | 4 | 1 x 152.0 (43.56) / 17.3-20.1 для ОФС или 20.0 для снаряда «Краснополь» | ОП + ИК + ЛП / 1.9–3.5 (40) | ДД В-59-4 х 520 | 60-63 / 500 | Самоходные гаубицы «2СЗ» и «2СЗМ» («Акация») предназначены для уничтожения тактических ядерных средств противника, артиллерийских и минометных батарей, всех видов бронетехники, разрушения полевых и долговременных оборонительных сооружений, подавления тыловых обьектов и органов управления, уничтожения средств ПВО. ПРО. живой силы противника, освещения местности ночью, ориентирования своих войск Гаубицы имеют сварной бронированный корпус с размещением силового отделения в его передней части и бронированную башню кругового вращения. В гаубице используются выстрелы раздельного заряжания В настоящее время с САУ «Акация» обоих модификаций САУ «2С19» можно использовать корректируемые снаряды «Сантиметр» и управляемые «Краснополь», а также «Краснополь-М» **. Установка «2СЗМ» имеет доработанную механизированную боеукладку барабанного типа на 12 выстрелов, что позволило увеличить боекомплект на 15 %. На крыше башни САУ «Акация» может размещаться 7.62-мм пулемет ПКТ (боекомплект 250 выстрелов). |
| «ЗСУ-23-4» (1962) | 19,07 / ПОМ (лоб корпуса и башня: 8-10) | 6.4 х 3.0 х 2,5 / 400 | 4 | 4 х 23,0 (0,22) 2,5/1500 | ОП + ИК + РЛП / 3400 (2000) | ДД ямз- 238Н х 285- 300 | 60-61 / 500 | Самоходная зенитная установка «Шилка». |
| Минометы | ||||||||
| «БМ-14-17» (1962) | 13.0 | 6,7x3,32 х 2,4 | 6 | 17x140,0 (39.6) / 9.8 | ОП / 17(17) | КД х175 | 75 / 500 | РЗСО «БМ-14-17» (боевая машина «8У36») создана на базе шасси автомобиля «ГАЗ-бЗ» с 17 направляющими. В ней использовались турбореактивные снаряды «М-14-0Ф» или «М-14-Д» (см. табл. № 4). Пакет направляющих стволов поворачивался на угол 70° по обе стороны от оси машины. Дальность стрельбы регулировалась изменением угла возвышения пакета стволов (до 50°). В середине 90-х годов система «БМ-14-17» была снята с вооружения. |
| «БМ-21» (1962) | 13,0 | 6,75 х 2,35 х 2,4 | 6 | 40 х 122,0 (66.4) / 20.7 | ОП 40 (40) | КД х 180 | 75 / 500 | РЗСО «БМ-21» («Град») создана на базе шасси автомобиля «Урал-375» с 40 направляющими. В ней используются реактивные снаряды «М-21-ОФ» или «СМ-21-Д» (см. табл. № 4). |
| 120-мм миномет | 0.5 | ? | 5 | 1x120,0 (15.9) 7.2 | ОП / 9-15 | – | – | Ротный миномет |
| Зенитные ракетные комплексы (ЗРК) | ||||||||
| ББМ «Стрела-1» (1968) | 7.0 / ПОМ (лоб корпуса: 6-10) | 5.8 х 2,55 х 2,65 / 340 | 2 | ЗУР «Стрел а-1» (32,0) / 4,2/ 300-3500 | ОП + ИК + ИКГСН / 4(6) | КД ГАЗ-41 х 140 | 95 (на плаву 10) / 750 | Бронированная боевая машина (ББМ) — носитель ЗРК «Стрела-1» создана на базе «БРДМ-2» |
| ББМ «Стрела-10М/3» (1975) | 14,0 / ПОМ (лоб корпуса: 6-10) | 6.7 х 2,85 х 2,7 / 400 | 3 | ЗУР «Стрела-10М/3» (74,0) 0,025/ 3000 | ОП + ИК + ТДОГС / 4(8) | ДД ЯМЗ- 238В х 240 | 61.5 (на плаву 6) / 500 | Бронированная боевая машина (ББМ) — носитель ЗРК «Стрел а-10М/3». Создана на базе бронированного транспортера-тягача МТ-ЛБ. В отличие от прототипа вместо башенки с 7.62-мм пулеметом несет четыре ПУ контейнерного типа с АП РЛС обнаружения ВЦ. Для движения по воде применялся реактивный водометный движитель. |
