Примерно в те же годы был разработан световой телефон. Передатчик такого телефона, как и прежде, представлял собой прожектор со светофильтром. Но вместо обычной лампы накаливания в нем устанавливали специальную газосветную лампу. Лампы такого типа меняют свою яркость в такт с изменением величины поданного на них напряжения.
Лампа светового телефона подключалась на выход мощного электронного усилителя. К входу этого усилителя присоединяли микрофон, который преобразовывал речь в электрические колебания. Они усиливались усилителем и меняли интенсивность свечения газосветной лампы.
На
Световые телефоны, устроенные по такому принципу, в прошлую войну применялись во многих армиях.
Вы, несомненно, слышали о радиолокаторах. Эти высокосовершенные приборы позволяют человеку обнаруживать объекты в воздухе, на земле, на поверхности воды в любое время суток и в любых метеорологических условиях. Ни снегопад, ни дождь, ни туман не мешают радиолокатору видеть. Эта замечательная способность объясняется тем, что радиоволны, на которых ведется локация, гораздо больше самых длинных инфракрасных волн. А чем больше длина волны электромагнитных колебаний, тем меньше им мешают такие явления, как снегопад, дождь и туман.
Другим исключительно важным достоинством радиолокации является то, что она позволяет с очень высокой точностью измерять расстояния до объектов. Принцип радиолокационного измерения расстояний очень прост. Он заключается в измерении промежутка времени между излучением очень короткой посылки радиоволн, «вспышкой» радиоволн, и приходом отраженных от объекта радиоволн. Зная скорость их распространения и время, затраченное волнами на путешествие до объекта и обратно, можно легко определить расстояние.
На этом же принципе основаны и световые измерители расстояний. В прожекторе-передатчике устанавливается специальная импульсная лампа, которая дает чрезвычайно кратковременные световые вспышки необычайной силы. Луч прожектора направляется на объект, который отразит световую вспышку. Часть света (очень маленькая) возвращается назад, и здесь ее улавливает приемник света — зеркальный или линзовый объектив, в фокусе которого установлен фотоумножитель. Время между посылкой вспышки и ее возвращением измеряется с помощью специальных электронных схем, таких же, как и в радиолокации.
Световые дальномеры могут быть сделаны такими точными, что в некоторых странах их используют в геодезии. Правда, они не могут работать уже при умеренном тумане, а облака являются для них непреодолимым препятствием даже при использовании инфракрасных лучей. В этом заключается очень большой недостаток световых дальномеров, но он может быть превращен и в преимущество. Так, например, световой дальномер может быстро и точно определять высоту нижней кромки облаков, что не под силу обычному радиолокатору.
Чувствительные глаза

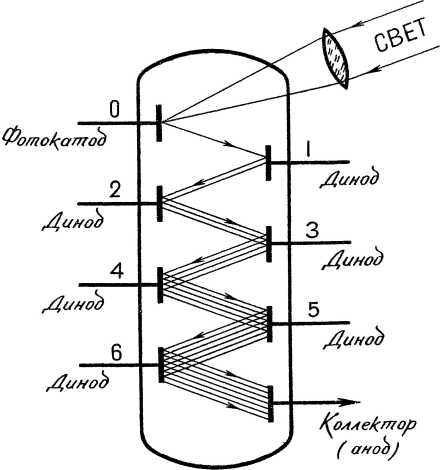

Итак, фотоэлементы и фотоумножители оказались очень полезными приборами и в ряде случаев с успехом заменили глаз человека. Но это возможно только тогда, когда требуется определять наличие или отсутствие световых лучей или получать электрические сигналы, пропорциональные изменению интенсивности света во времени. По-настоящему видеть ни фотоэлемент,
Может ли вообще электроника решить подобную задачу?
Безусловно, и в этом ей помогает фотоэффект. Об одном из волшебных приборов, созданных электроникой, позволяющем человеку непосредственно наблюдать невидимое, будет сейчас рассказано. Называется этот прибор электронно-оптическим преобразователем.
Схематический чертеж простейшего преобразователя приведен ниже.
Стакан Холста — первый тип электронно-оптического преобразователя.
Из него видно, что преобразователь представляет собой стеклянную колбу или баллон, похожий на стакан, но не простой, а с толстыми полыми стенками и двойным дном.
Рассмотрите чертеж внимательно, и вы увидите, что на внутренней поверхности дна большого стакана располагается фотокатод, такой же, как у фотоумножителя. Вы заметите так же, что на внутренней поверхности дна малого стакана нанесен слой люминофора — особого порошка, способного светиться под воздействием электронной бомбардировки. Этот люминофор образует экран, по своим свойствам совершенно схожий с экраном кинескопов для телевизоров. Заметьте, что к экрану положительным полюсом подключен источник высокого напряжения и, таким образом, он одновременно является и анодом.
На том же чертеже вы видите схематическое изображение объекта, сфокусированное на фотокатоде.
В соответствии с распределением освещенности на самом объекте различные участки фотокатода будут, как и на любой фотопластинке, освещены по-разному. На основании закона Столетова каждый из участков фотокатода будет в единицу времени испускать пропорциональное количество электронов: слабо освещенные участки будут испускать их мало, сильно освещенные — много.
Под воздействием приложенного высокого напряжения электроны, ускоряясь, полетят к экрану. По каким же путям будут они перемещаться? Оказывается, и это чрезвычайно важно при данной конструкции преобразователя, каждый из электронов будет двигаться по прямой, перпендикулярной к точке фотокатода, из которой он вылетел. А это означает, что каждая точка фотокатода как бы соединена незримой трубочкой с соответствующей точкой экрана. И по этим «трубочкам» движутся, не смешиваясь между собой, электроны.
В таких условиях каждая точка экрана будет светиться с яркостью, пропорциональной количеству электронов, вылетевших из противоположной точки фотокатода. И, следовательно, на экране мы увидим ту же самую картину, которая проектируется линзой на фотокатод. Ее нарисуют на белом экране электроны. Качество изображения в современных электронно-оптических преобразователях, гораздо более сложных по своей конструкции, чем описанный здесь, очень хорошее. Оно ненамного хуже, чем у фотографий, получаемых с малоформатного негатива. Правда, к краям изображение иногда заметно ухудшается.
