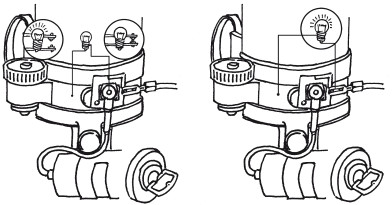

Если при разомкнутых контактах лампа не горит, то нужно отсоединить провод от клеммы распределителя зажигания. Контрольную лампу подключить между корпусом и наконечником соединительного провода. Если в этом случае лампа включается, то цепь исправна до распределителя зажигания, а распределитель зажигания неисправен.
Неисправность распределителя зажигания возникает из-за подвижного рычажка прерывателя и его провода или из-за замыкания обкладок конденсатора. В данном случае следует устранить замыкание (рис. 32).
Рисунок 32.
5. При прогаре крышки распределителя зажигания между центральным и одним из боковых электродов двигатель троит. В этом случае с распределителя зажигания необходимо снять крышку, протерев тряпкой, удалить слой копоти. Если это не дало положительного результата, то следует отсоединить от неисправного свечного вывода крышки свечной провод и произвести замену.
6. Неисправность бегунка. С распределителя снять крышку и вынуть центральный провод. Наконечник центрального провода поднести на расстояние 3 мм к токоведущей пластине бегунка. Если в момент размыкания контактов при включенном зажигании появится искра, это означает, что бегунок пробит и следует его заменить.
7. Окисление зажимов проводов в клеммах и наконечниках. Подтянуть провода гайками, обеспечив надежный контакт наконечников и зажимов проводов в клеммах.
8. Зависание подвижного контакта или большой зазор в контактах прерывателя. Если подвижный контакт изношен, его следует заменить. В прерывателе установить зазор 0,4 + 0,05 мм.
9. Механический износ кулачка, расшатывание, подгорание контактов замка зажигания. Следует просверлить на выступе кулачка отверстие диаметром 1,5 мм, нарезать резьбу и ввернуть в отверстие винт, который не должен доходить до валика контактной группы.
Стартер не включится при обгорании контактов, в этом случае следует с клеммы «50» снять штекер с красным проводом и присоединить его (временно) к клемме «16».
Проблема – неисправность системы питания
1. Износ штока привода. Из-за износа штока привода диафрагма бензонасоса не совершает полного хода. Следует уменьшить толщину прокладки между блоком двигателя и бензонасосом.
При неожиданном отключении зажигания следует снять голубой с черными полосами провод с клеммы «15» контактной группы и присоединить его к клемме «30».
2. Сильный запах бензина при остановке или при движении. В результате выпадения штуцера из карбюратора или корпуса насоса появляется сильный запах бензина. При выпадении штуцера автомобиль может некоторое время двигаться, так как в поплавковой камере еще находится бензин. Для устранения неполадки следует установить дополнительную скобу, которая будет за хомут притягивать топливный провод к карбюратору или топливному насосу. Если поломка произошла в пути, нужно с помощью проволоки привязать топливный провод к корпусу (рис. 33).
Рисунок 33. Дополнительная фиксация топливного провода на бензонасосе
3. В топливном проводе отсутствует циркуляция топлива.
Для устранения неисправности необходимо смочить в холодной воде тряпку и положить на насос, тем самым охлаждая его.
В

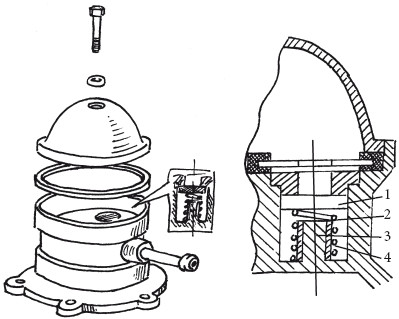

4. Топливо не подается в карбюратор. С двигателя снять насос. С него снять крышку и уплотнительную прокладку с сетчатым фильтром. Латунное седло клапана выпрессовать, из насоса достать клапан и его пружину (рис. 34).
Рисунок 34. Ремонт впускного клапана бензонасоса автомобиля ВАЗ: 1 – латунное седло клапана; 2 – впускной клапан; 3 – пружина; 4 – стойка
Старый клапан заменить новым, который изготовлен из пластмассы толщиной 1,5 мм. Зачистить седло клапана и прикрепить к нему клапан. Восстановить стойку при помощи напрессованной на нее тонкостенной стальной трубки.
5. Засорение фильтра заборника в бензобаке. В багажнике открыть люк и отвернуть винты, крепящие фланец. От фланца отсоединить трубку. Заборник снять, разобрать и прочистить.
Двигатель не запускается в холодное время года
Проблема – неисправность системы электрооборудования
Аккумулятор разряжен. Его подзарядить. Можно попытаться запустить двигатель пусковой рукояткой, временно замкнув клеммы «ВК-Б» и «ВК» на четырех-клеммовой катушке зажигания «Б 115—В» от «Волги» или «москвича».
Проблема – неисправность системы зажигания
При неисправности свечей зажигания (хотя бы одной) цилиндр двигателя исключается из работы и становится эффективным тормозом. Для устранения неисправности необходимо отключить провод высокого напряжения от любой свечи зажигания и приблизить его к массе на расстояние 6 мм. Затем включить зажигание и стартером провернуть коленчатый вал. Если между массой и концом провода проскакивает яркая искра, то система зажигания исправна.
Яркая и мощная искра имеет голубой цвет, а менее мощная будет красного цвета.
Неисправную свечу следует заменить более горячей с меньшей теплоотдачей. Если искра маломощная, следовательно, зазор меньше требуемой нормы. Если зазор превышает норму, то искра может не появиться. Следует установить зажигание с небольшим опережением. В дальнейшем надо вовремя менять свечи зажигания.
Проблема – неисправность системы питания
При запуске двигателя приготовленная в карбюраторе горючая смесь, проходя через впускную трубу, становится беднее, так как изменяется ее состав. Поэтому необходимо создать условия для образования нормальной горючей смеси, для чего можно влить в бензин нужную присадку и отрегулировать подачу топлива.
Проблема – неисправность карбюратора
1. Воздушная заслонка не закрывается, так как заклинило ее привод. Следует нажать 5—10 раз на педаль газа для того, чтобы ускорительный насос накачал топливо. Через 30 с запустить двигатель. Паузу в 30 с следует выждать для того, чтобы бензин заполнил впускной коллектор.
2. Излишнее поступление топлива в цилиндры двигателя при пуске. Пуск следует прекратить, затем открыть воздушную и дроссельную заслонки карбюратора, несколько раз провернуть коленчатый вал, продувая цилиндры.
