Еще большую популярность дизельные двигатели приобрели в связи с вопросами экономии, возникшими во второй половине XX в.: в 1970-е гг. после резкого роста цен на топливо на них обратили серьезное внимание мировые производители недорогих маленьких пассажирских автомобилей.

Однако нельзя сказать, что двигатель Дизеля стал окончательным вариантом – в дальнейшем этот механизм претерпевал доработки и усовершенствования. Так, например, большой вклад в улучшение двигателя Дизеля внес немецкий ученый Роберт Бош в 1920-х гг. Использованная им для нагнетания и впрыска

топлива гидравлическая система позволила отказаться от воздушного компрессора и дала возможность дальнейшего увеличения скорости вращения. Востребованный в таком виде высокооборотный дизель стал пользоваться все большей популярностью как силовой агрегат для вспомогательного и общественного транспорта: его устанавливали на пассажирских и небольших грузовых автомобилях.

Типы дизельных двигателей

Существует классификация типов дизельных двигателей в зависимости от конструкции камеры сгорания.

1. Дизель с неразделенной камерой. Камера сгорания выполнена в поршне, а топливо впрыскивается в надпоршневое пространство. Основное достоинство такого двигателя состоит в минимальном расходе топлива. Недостатком дизельного двигателя с неразделенной камерой является повышенный уровень шума, по устранению которого в настоящее время ведутся интенсивные работы.

2. Дизель с разделенной камерой. Топливо подается в дополнительную камеру. Обычно в дизельных двигателях такая камера (она называется вихревой) связана с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался.

Такое устройство способствует наибольшему перемешиванию впрыскиваемого топлива и воздуха и самовоспламенению смеси. Эта схема долгое время признавалась оптимальной и широко использовалась. Однако вследствие малой экономичности в последнее время идет активное вытеснение таких дизелей двигателями с непосредственным впрыском топлива.

Четырехтактный дизельный двигатель

На первом этапе (такт впуска, когда поршень идет вниз) в цилиндр через открытый впускной клапан втягивается свежая порция воздуха.

На втором этапе (такт сжатия, когда поршень идет вверх), в то время как впускной и выпускной клапаны закрыты, воздух сжимается в объеме примерно в 17 раз (от соотношения 14 : 1 до 24 : 1) по сравнению с общим объемом цилиндра, а воздух становится очень горячим.

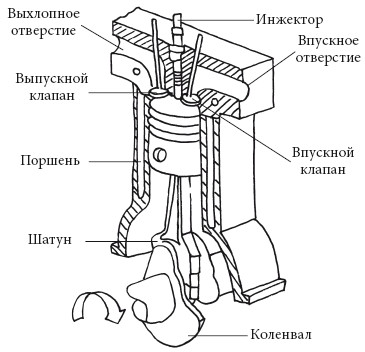

Рисунок 16. Четырехтактный дизельный двигатель

Непосредственно перед началом третьего такта (такт рабочего хода, когда поршень идет вниз) топливо впрыскивается в камеру сгорания через распылитель форсунки. Оно в момент впрыска распыляется на мелкие частицы, которые равномерно перемешиваются со сжатым воздухом для создания самовоспламеняемой смеси. Когда поршень начинает свое движение в такте рабочего хода, энергия при сгорании высвобождается. Впрыск продолжается, что вызывает поддержание постоянного давления сгораемого топлива на поршень.

В

начале четвертого этапа (такт выпуска, когда поршень идет вверх), выпускной клапан открывается и выхлопные газы проходят через него (рис. 16).

Двухтактный дизельный двигатель

Принцип работы двухтактного дизельного двигателя следующий. Поршень расположен в нижней мертвой точке (НМТ), и цилиндр в этот момент наполнен воздухом. Воздух сжимается во время хода поршня вверх; вблизи верхней мертвой точки (ВМТ) происходит впрыск топлива, которое самовоспламеняется.

Затем происходит рабочий ход: продукты сгорания, расширяясь, передают энергию поршню, который движется вниз. Вблизи нижней мертвой точки происходит продувка – продукты сгорания замещаются свежим воздухом. На этом цикл завершается.

Для осуществления продувки в нижней части цилиндра устраиваются продувочные окна. Они оказываются открытыми в то время, когда поршень находится внизу. Соответственно, когда поршень поднимается, он перекрывает окна.

Поскольку при двухтактном цикле рабочие ходы происходят вдвое чаще, то можно ожидать существенного повышения мощности по сравнению с четырехтактным циклом.

Мифы о дизельных двигателях

Слишком медленный двигатель. На самом деле современные дизельные двигатели, оснащенные системой турбонаддува, значительно эффективнее своих предшественников, а в некоторых случаях даже превосходят свои бензиновые атмосферные (без турбонаддува) аналоги с одинаковым объемом двигателя. Это наглядно демонстрируют некоторые модели престижных авто, например Audi R10 и BMW.

Дизельный двигатель слишком громкий. Все дело в правильной настройке дизельного двигателя: при ее соблюдении дизель работает лишь ненамного громче, чем бензиновый двигатель. Громко работающий двигатель свидетельствует просто о неправильной эксплуатации и воз можных неисправностях.

Старые дизели с механическим впрыском действительно отличаются весьма жесткой работой, однако с появлением аккумуляторных топливных систем высокого давления у дизельных двигателей удалось значительно снизить уровень шума.

Дизельный двигатель значительно экономичнее. Это верно лишь отчасти. Дело в том, что раньше разница в цене дизтоплива и бензина заметно отличалась в пользу первого, однако сегодня стоимость дизтоплива ниже бензина лишь на 10—20 %. Основная экономичность обусловлена более высокой теплотворной способностью дизельного топлива: в среднем дизель расходует топлива до 30 % меньше.

Срок службы дизельного двигателя действительно гораздо больше бензинового и может достигать пробега 400—600 тыс. км.

Дизельный двигатель плохо заводится в холодное время года. Это тоже верно лишь отчасти. Если раньше такие проблемы регулярно возникали в зимний период, то современные автомобили с дизельным двигателем все чаще оснащаются системой быстрого запуска.
