Главное неудобство радиовещательного приемника заключалось в том, что он не обеспечивал громкоговорящего приема радиостанций. Но даже этот недостаток не мешал «Буревестнику Русской революции» с помощью наушников внимательно прислушиваться к далеким радиоголосам планеты (рис. 4.7).
Рис. 4.7. А. М. Горький, 1928 год
Чуть позже конструкторы снабдили радиоприемники остроумным устройством, позволяющим озвучивать небольшие помещения. Оно представляло собой капсюль от наушника, вмонтированный в рупор, позаимствованный у граммофона. Однако качество воспроизведения
Радиоприемник с красивым названием «Радиолина» был одним из первых, оснащенных таким рупором-громкоговорителем (рис. 4.8).
Рис. 4.8. Громкоговорящий ламповый приемник «Радиолина»
Форма рупора столь напоминала знак вопроса, что из него невольно ожидалось услышать следующие слова диктора:
— Здоровы ли вы, дорогие радиослушатели??? Вы уже настроились на волну нашей радиостанции??? Хотите послушать последние известия???
Выпускалась «Радиолина» «Трестом заводов слабого тока» с 1924 по 1929 год. Она состояла из нескольких громоздких ящиков, едва помещавшихся на столе. Подобная «блочная конструкция» была оправдана лишь с технической точки зрения, и ни о какой художественной проработке формы изделия речи не было. Скорее всего, немудреный дизайн радиоприемника был придуман обыкновенным столяром, умевшим сколачивать «в шип» деревянные ящики для продукции своего завода. Первый ящик включал в себя устройство для настройки на радиовещательные станции. Два других представляли собой блок детектора и усилитель низкой частоты. А когда требовался очень громкий приём, подключался ещё один ящик — блок усилителя мощности.
В 1925 году были изобретены первые электромагнитные громкоговорители-репродукторы. Звук приемников стал громче и чище. Новое создание инженерной мысли представляло собой большую черную «тарелку», которая никак не помещалась в корпусе радиоприемника. Поэтому она поселилась либо на его верхней крышке, либо на стенах наших комнат. В блокадном Ленинграде репродукторы являлись, пожалуй, единственным средством связи с внешним миром. С их по мощью стихи поэтессы Ольги Берггольц входили в дом каждого жителя осажденного города:
«Позволь же мне по гулкому эфиру сквозь этот черный говорящий круг войти в твою вечернюю квартиру, мой ленинградский, мой давнишний друг!»
Руководитель группы подходит к следующему экспонату (рис. 4.9).

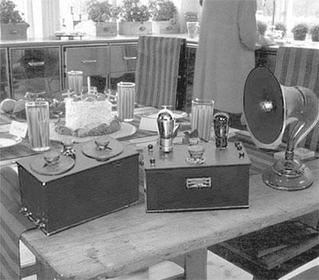

Рис. 4.9. Приемник ЭЧС-2 с динамиком «Рекорд», 1932 год
— Представление о внешнем виде отечественных радиоустройств, оснащенных «черным говорящим кругом», дает приемник «ЭЧС-2». Он имел так называемую регенеративную схему прямого усиления, изобретенную американским ученым Эдвином Говардом Армстронгом в 1913 году. Сконструировал приемник ведущий специалист Московского электромеханического завода им. Серго Орджоникидзе Е. Н. Геништ. С одной из неприятных технических особенностей регенеративного приемника мы познакомимся чуть позже, а сейчас лишь повнимательней присмотримся к его облику.
Корпус «ЭЧС-2» был сделан из добротных дубовых панелей, а верхняя крышка — откидывалась на двух петлях, чтобы обеспечить доступ к переместившимся внутрь деревянного ящика радиолампам. Ремонтировать приемник неудобно: чтобы добраться до неисправной детали, корпус нужно было полностью разобрать. Поражает оригинальное достижение конструкторской мысли: ограничителем поворота крышки служит ленточка из сыромятной кожи. Вызывает интерес «архаическая» форма пластмассовых ручек, больше подходящая для измерительных приборов, чем для бытовых устройств. На них методом «втирания» наносилась
Регенеративные приемники получили самое широкое распространение и были доступны десяткам тысяч радиослушателей. Однако в бочку меда подмешалась ложка дегтя: они излучали в эфир собственные электромагнитные колебания. Правда, излучение было слабым и принималось лишь соседними устройствами.
Эти особенности регенеративных приемников были положены в основу сюжета одного из рассказов советского писателя Алексея Толстого. Он назывался «Радиовредитель» и был напечатан в далеком 1929 году. Позже писатель дал своему произведению более длинное, но точное заглавие: «Рассказ о капитане Гаттерасе, о Мите Стрельникове, о хулигане Ваське Табуреткине и злом коте Хаме». Главным персонажем сюжета являлся Васька Табуреткин, радихулиган, гроза всех детей, горе всего населения дома:
«Он сидел за сломанным шкафом в углу и настраивал двухламповый радиоприемник. Странно предположить, что такой бездельник завел себе отличный аппарат с лампочками. Странно, но это так. Откуда он раздобыл деньги на это и почему, раздобыв не истратил их на дорогие папиросы «Самородок» и на пиво, — тоже не выяснено. Мы сейчас увидим, для чего понадобился приемник.
Передавалась очень интересная лекция: «История открытия Северного полюса». Вот уже все наушники проговорили: «Слушайте, слушайте, слушайте…» Митя Стрельников, не выпуская из рук книжки, сел с другой стороны стола у детекторного приемника, устроенного в пенале, с тем, чтобы одновременно читать и слушать.
Ученый голос начал говорить:
«Уже давно пытливый человеческий ум стремился разгадать тайну Северного полюса. Жюль Верн в своем замечательном романе «Капитан Гаттерас» изобразил одну из таких отважных попыток…»
«Гы, гы, Гаттерас, Матерас, наплевал я на вас», — перебил профессора хулиганский голос Васьки Табуреткина, и во все наушники во всем доме начало получаться так:
«Первая попытка достичь Северного полюса… Черти полосатые, носы конопатые, дураки сопатые… Но отважный мореплаватель погиб вместе с кораблем, затертый льдами севернее Гренландии… Мордандии, чепухандии, всех вас вместе с Гаттерасом облить кислым квасом…» И тут Васька начал так ругаться, что всякий уважающий себя мальчик бросил бы радионаушники.
Объяснялось все очень просто: Васька Табуреткин, сидя в углу за шкафом, кричал и ругался в ламповый приемник. А, как известно, катодный аппарат принимает звуковые волны, которые образуют слабые индуктивные токи, и посылает магнитные волны на небольшое пространство — на несколько десятков метров. Во всяком случае, все антенны на дворе принимали Васькину ругань, и во всех наушниках получалась невероятная чепуха… Этого Ваське только и нужно было…»
Закончилась эта история хорошо, зло было наказано. Приемник радиовредителя был сломан, хулиганская слава навек погибла. В доме все радиолюбители сидели за радиоприемниками и ловили волны то из Берлина, то из Стокгольма, то из Лондона, то из Москвы.
Впоследствии, дабы приемник хорошо вписывался в уют жилых помещений, инженеры исхитрились спрятать «говорящую тарелку» в самую середину его деревянной оболочки. Впервые это было сделано в приемнике «ЭЧС-4». Он оснастился съемной задней стенкой и извлекаемым наружу шасси, обеспечившими лучшую вентиляцию и ремонтопригодность схемы. Эти усовершенствования впоследствии стали стандартом для всех бытовых ламповых приемников.
— Таким образом, — заключает Экскурсовод, — привычное всем сочетание радиосхемы и динамика в одном корпусе ознаменовало переход к однообъемной, монолитной форме радиоприемных устройств. Она стала характерной для современного дизайна.
Однообъемная форма пробудила дремлющую ранее фантазию художников-конструкторов. Из-за этого корпус приемника иногда принимал совершенно необычные очертания.
С одним из подобных художественных решений экскурсанты знакомятся далее (рис. 4.10).
<
